24. Alle 2400 Betriebsstunden:
VENTILSPIEL PRÜFEN/EINSTELLEN
Hinweis:
Das Ventilspiel muß nach den ersten 400 Betriebsstunden
nochmals geprüft bzw. eingestellt werden.
Die Einstellung des Ventilspiels erfolgt bei kaltem Motor, frühestens
30 Minuten nach dem Betrieb.
Ventildeckeldichtungen nach Bedarf erneuern. Anzugsdrehmoment: 25 Nm
Einlaßventilspiel: 0,45 mm
Auslaßventilspiel: 0,80 mm
Methode 1:
- Kurbelwelle in Drehrichtung drehen, bis der Kolben von Zylinder 1 auf
30° nach OT des Arbeitstakts steht. An dieser Position befindet sich eine
Markierung ⊥.
- Das Ventilspiel der nachfolgend angegebenen Ventile einstellen. Das
korrekte Ventilspiel ist auf einem Schild auf einem der Ventildeckel
angegeben:
Rechte
Zyl. 1
Zylinderreihe
Linke
Zyl. 5
Zylinderreihe
- Kolben von Zylinder 6 auf OT stellen, dazu Kurbelwelle um eine
Umdrehung in Drehrichtung drehen und folgende Ventile einstellen:
Rechte
Zyl. 2
Zylinderreihe
Linke
Zyl. 6
Zylinderreihe
2001-05:1
Einlaß und Auslaß
2
Auslaß
4
Auslaß
Einlaß und Auslaß
7
Einlaß
8
Einlaß
Einlaß
3
Einlaß und Auslaß
4
Einlaß
Einlaß und Auslaß
7
Auslaß
8
Auslaß
© Scania Industrial & Marine Engines
VORSICHT!
Bei Arbeiten am Motor die
Starteinrichtung stillsetzen.
Bei unbeabsichtigtem Starten
des Motors besteht
HOHE
VERLETZUNGSGEFAHR.
1
2
3
4
5
6

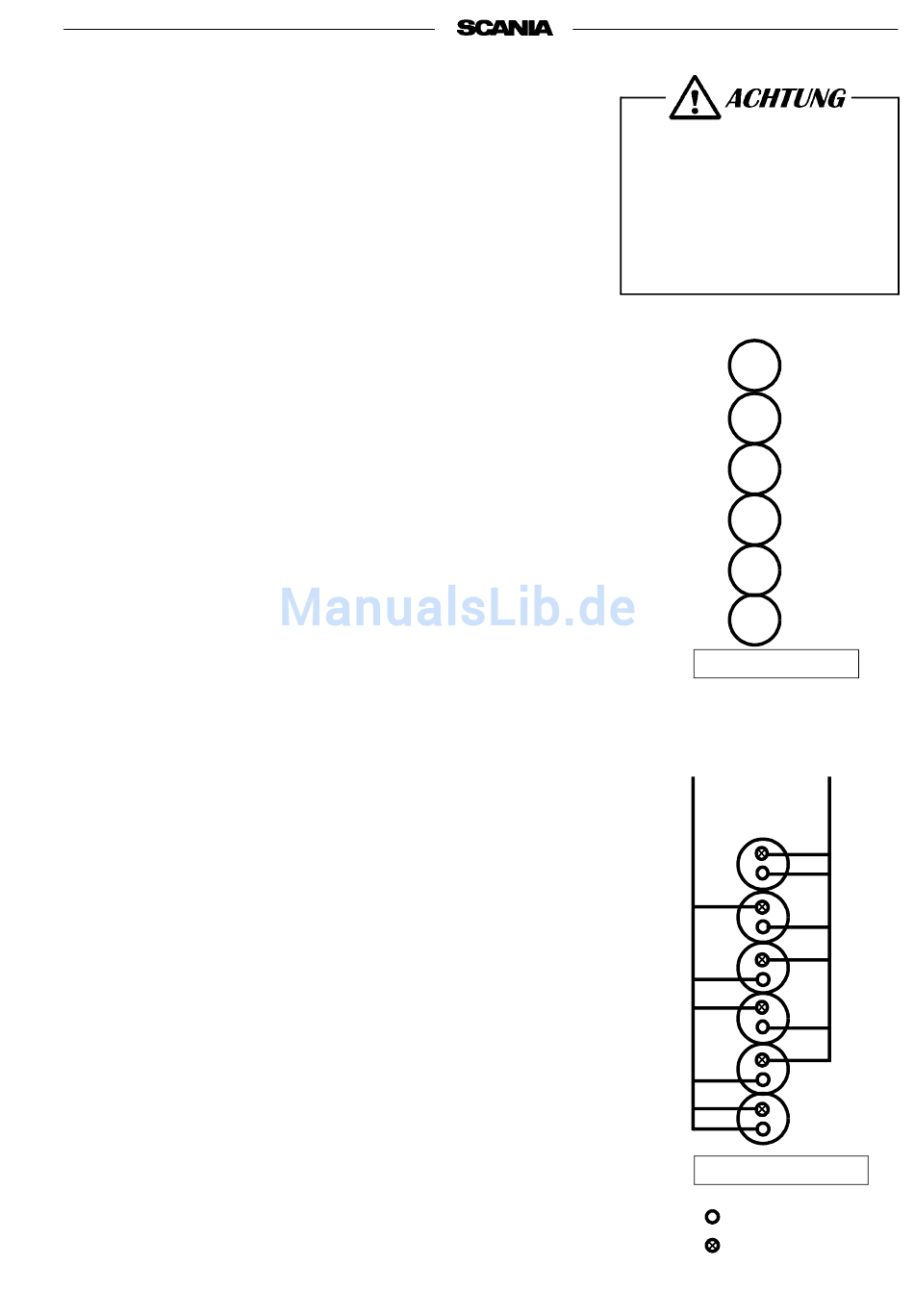

SCHWUNGRAD
Numerierung der Zylinder
OT
Zyl. 6
Zyl. 1
SCHWUNGRAD
Einlaßventil
Auslaßventil
OT
41
