1 920 794 INDIENSTSTELLUNGSBERICHT - GARANTIE Nach Ausfüllen des Indienststellungsberichts und Übersendung an Scania wird eine einjährige Garantie ab dem Indienststellungsdatum erteilt. Tragen Sie bitte zudem die Einzelangaben unten ein, da diese behilflich sein können, wenn beispielsweise Verbindung mit einer Kundendienstwerkstatt aufgenommen werden muss.
Seite 2
- Lernen Sie Ihren Motor kennen, damit Sie über dessen Verwendbarkeit und Funktion Bescheid wissen. Während der Garantiezeit bei - Wenden Sie sich bei Bedarf an eine autorisierte Scania Werkstatt. Diese allen Service- und verfügt über Spezialwerkzeuge und Scania Originalteile. Zudem ist das...
Seite 3
Betrieb .......28 Ölfiltereinheit reinigen .........29 Scania Assistance ..... . 57 Ölfilter erneuern ...........31 Filter der geschlossenen Kurbelgehäuseentlüftung...
Seite 4
Zur Einhaltung der in nahezu allen Märkten geltenden strengen Abgasnormen wurden schädliche Abgase drastisch reduziert, ohne hierbei die hohe Qualität von Scania Industrie- und Schiffsmotoren in Bezug auf Leistung oder Wirtschaftlichkeit zu verringern. Um diese Eigenschaften während der gesamten Lebensdauer des Motors aufrecht erhalten zu können, müssen die in diesen Bedienungsanweisungen...
Seite 5
- Es sind ausschließlich Scania Originalteile zu verwenden. - Servicearbeiten am Einspritzsystem dürfen nur von einer autorisierten Scania Werkstatt durchgeführt werden. - Der Motor darf keinesfalls mit nicht von Scania zugelassener Ausrüstung modifiziert werden. - Siegel und Einstelldaten dürfen nur beschädigt/verändert werden, wenn eine Genehmigung von Scania Södertälje vorliegt.
Seite 6
Motors besteht Siehe Beispiel ERNSTHAFTE VERLETZUNGSGEFAHR. Die folgenden drei Seiten enthalten die bei Betrieb und Wartung von Scania Motoren zu beachtenden Sicherheitshinweise. Der jeweilige Text ist zudem häufig neben dem betreffenden Arbeitsschritt aufgeführt und wie oben beschrieben entsprechend gekennzeichnet...
Seite 11

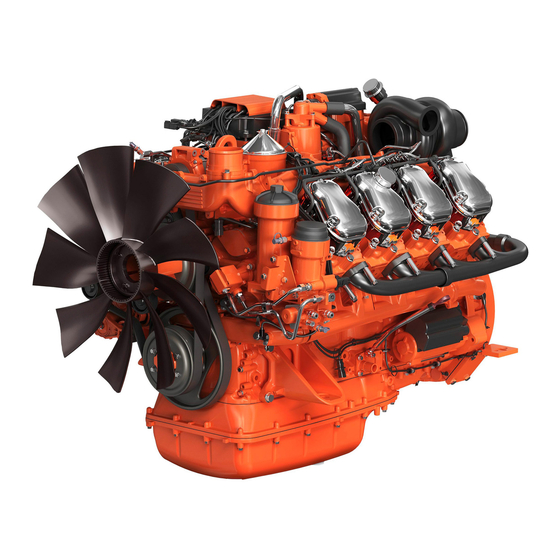

16 17 1, 2 Die Abbildungen zeigen einen Motor DC16 in Normalausführung. Ihr spezifischer Motor kann sich vom abgebildeten durch andere Ausrüstungen unterscheiden. Typnummer, in Kurbelgehäuseentlüftung Automatischer Zylinderblock Riemenspanner Ladeluftsensor eingeschlagen Generator Kraftstofffilter Motor-Seriennummer, in Ölfilter S6-Steuergerät Zylinderblock Kraftstoffpumpe mit Ölfiltereinheit...
Seite 12
Diagnoseleuchte in Form eines Blinkcodes bei Betätigen des Diagnoseschalters ausgelesen werden kann. Ein Blinkcode kann aus einer Reihe verschiedener Fehlercodes bestehen. Die Diagnose und Fehlersuche mit Scania EMS-Display wird in der Bedienungsanleitung zur Scania EMS-Instrumentierung beschrieben. Wird die Drehmomentbegrenzung aktiviert, werden Kraftstoffmenge und Motorleistung auf 70 % begrenzt.
Seite 14
Eine Beschreibung und Lokalisierung des Fehlers ist der Blinkcodetabelle auf der nächsten Seite zu entnehmen. Für weitere Informationen zum Fehlercode ist das PC-basierende Diagnosegerät oder Scania EMS-Display zu verwenden. Setzen Sie sich mit einer Scania Vertragswerkstatt in Verbindung. Nach Behebung eines Fehlers kann der Fehlercode wie nachfolgend beschrieben gelöscht werden.
Seite 16
Eine Beschreibung und Lokalisierung des Fehlers ist der Blinkcodetabelle auf der nächsten Seite zu entnehmen. Für weitere Informationen zum Fehlercode ist das PC-basierte Diagnosegerät oder Scania EMS-Display zu verwenden. Setzen Sie sich mit einer Scania Vertragswerkstatt in Verbindung. Nach Behebung eines Fehlers kann der Fehlercode wie nachfolgend beschrieben gelöscht werden.
Seite 18
Die korrekte Konzentration des Wichtig Korrosionsschutzmittels liegt zwischen 8 und 12 Volumen-% und darf nicht unter 8 Volumen-% abfallen. Der aktive Wirkstoff in Scania Korrosionsschutzmittel ist nitritfrei. Überdosierung des Scania - Erstbefüllung: Kühlsystem mit Wasser + 10 Volumen-% Scania Korrosionsschutzmittels und Korrosionsschutzmittel befüllen.
Seite 19
Motor längere Zeit nicht genutzt, das Kraftstoffsystem Beim Betrieb des Motors in entlüften, siehe Seite 41. geschlossenen Räumen sind Aus Rücksicht auf die Umwelt wurde Ihr Scania Motor dafür konzipiert, geeignete Absauganlagen für beim Startvorgang weniger Kraftstoff zu verbrauchen. Eine Einspritzung Abgase und Gase aus der unnötig großer Kraftstoffmengen für das Starten des Motors führt immer zur...
Seite 20
Bei Motoren mit INTERLOCK-Schalter muss dieser Schalter gedrückt und gehalten werden, bis der Öldruck ausreichend hoch ist. Betrieb Instrumente und Warnleuchten in regelmäßigen Zeitabständen prüfen. Motordrehzahl Der Scania Drehzahlmesser ist wie folgt in verschiedenfarbige Bereiche unterteilt: 0-500/min roter Bereich: unzulässige Motordrehzahl, wird beim Abstellen und Starten durchlaufen.
Seite 26
Ölwechsels erwarteten Temperaturen geeignet sein. - Viskositäten sind im Diagramm unten gezeigt. - Betrieb bei sehr niedrigen Umgebungstemperaturen: Informationen zum Vermeiden von Startschwierigkeiten erhalten Sie bei Ihrer Scania Vertretung. Ölanalyse Manche Mineralölgesellschaften bieten eine Motorölanalyse an. Bei dieser Analyse werden TBN-Zahl (Total Base Number) des Öls, TAN-Zahl (Total Acid Number), Kraftstoffverdünnung, Wassergehalt, Viskosität und Menge...
Seite 32
ACHTUNG! - Verschlussdeckel des Kühlmittelausgleichbehälters abschrauben und den Kühlmittelstand prüfen. Deckel vorsichtig öffnen. Heißes Wasser und Dampf - Korrekter Füllstand: (Scania Kunststoff-Ausgleichbehälter) können austreten. - Bei kaltem Motor: Der Kühlmittelstand muss sich ca. 50 mm unterhalb der Max.-Markierung befinden. - Bei warmem Motor: Der Kühlmittelstand muss sich ca. 25 mm unterhalb der Max.-Markierung befinden.
Seite 33
Kühlmittel prüfen Kühlmittel wie folgt prüfen: Kühlmittel sichtprüfen. Kühlmittel nur mit Frostschutzmittel: Frostschutzmittelanteil Kühlmittel- bestimmen. Zusammensetzung: Kühlmittel nur mit Scania Korrosionsschutzmittel: Korrosionsschutzmittelgehalt prüfen. Bei Frostgefahr: mindestens 30 Volumen-% Frostschutzmittel Die Zusammensetzung des Kühlmittels wird unter "Starten und höchstens 60 Volumen-% Betrieb"...
Seite 35
Einnahme tödlich wirken. Besteht keine Frostgefahr, lediglich Scania Korrosionsschutzmittel im Hautkontakt vermeiden. Kühlmittel verwenden. Der aktive Wirkstoff in Scania Korrosionsschutzmittel ist nitritfrei. Der korrekte Korrosionsschutzmittelanteil beträgt 8-12 Volumen-%. Wichtig - Ein Nachfüllen mit 1,0 Volumen-% Scania Korrosionsschutzmittel muss alle 2.400 Betriebsstunden erfolgen.
Seite 38
Filtereinsatz wechseln oder reinigen. Wichtig Hinweis: Reinigung des Filtereinsatzes bringt immer das Risiko einer Beschädigung mit sich. Der Filtereinsatz kann maximal vier Nur original Scania Luftfilter Mal gereinigt werden. Ein gereinigter Filtereinsatz besitzt ein verwenden. geringeres Staubrückhaltevermögen als ein neuer Einen beschädigten Filtereinsatz Filtereinsatz.
Seite 39
Schmutz oder andere Fremdkörper in den Motor ausbauen. gelangen. Seitlichen Deckel von Luftfilter abbauen. Filtereinsatz herausnehmen. Schutzeinsatz ausbauen. Einen neuen original Scania Schutzeinsatz einbauen. Filtereinsatz wechseln oder reinigen, siehe Punkt 10. Luftfilter zusammenbauen. 1. Schutzeinsatz Luftfilter mit Schutzeinsatz Wichtig Schutzeinsatz niemals reinigen.
Seite 52
15,60 Anzahl der Kurbelwellenhauptlager Zündfolge 1 - 5 - 4 - 2 - 6 - 3 - 7 - 8 Verdichtungsverhältnis 18:1 DC16 44:16:1 Kurbelwellen-Drehrichtung bei Draufsicht von hinten Gegen den Uhrzeigersinn Lüfter-Drehrichtung bei Draufsicht von vorn Im Uhrzeigersinn Kühlung Flüssiggekühlt...
Seite 54
Kraftstoffqualität ab. Die Anforderungen und Prüfstandards für die wichtigsten Eigenschaften werden im Service-Handbuch in Abschnitten beschrieben, die von Ihrem Scania Vertriebshändler oder direkt von Scania selbst bezogen werden können. Die Anschrift des Unternehmens ist auf dem Umschlag abgedruckt.
