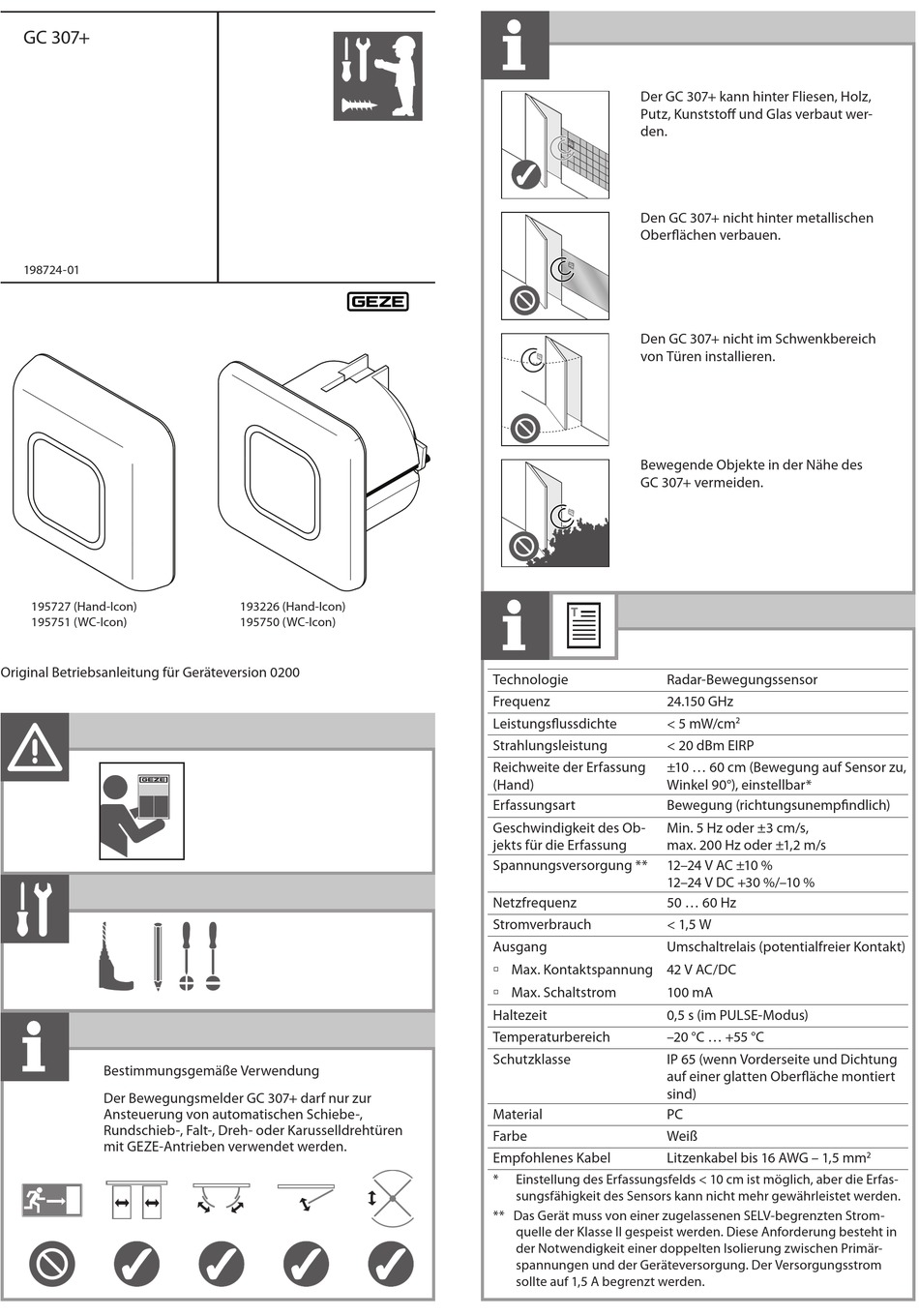

GEZE GC 307+ Montageanleitung

GC 307+
198724-01
195727 (Hand-Icon)
195751 (WC-Icon)
Original Betriebsanleitung für Geräteversion 0200
Bestimmungsgemäße Verwendung
Der Bewegungsmelder GC 307+ darf nur zur
Ansteuerung von automatischen Schiebe-,
Rundschieb-, Falt-, Dreh- oder Karusselldrehtüren
mit GEZE-Antrieben verwendet werden.
193226 (Hand-Icon)
195750 (WC-Icon)
Der GC 307+ kann hinter Fliesen, Holz,
Putz, Kunststoff und Glas verbaut wer-
den.
Den GC 307+ nicht hinter metallischen
Oberflächen verbauen.
Den GC 307+ nicht im Schwenkbereich
von Türen installieren.
Bewegende Objekte in der Nähe des
GC 307+ vermeiden.
T
Technologie Radar-Bewegungssensor
Frequenz 24.150 GHz
Leistungsflussdichte < 5 mW/cm
Strahlungsleistung < 20 dBm EIRP
Reichweite der Erfassung ±10 ... 60 cm (Bewegung auf Sensor zu,
(Hand) Winkel 90°), einstellbar*
Erfassungsart Bewegung (richtungsunempfindlich)
Geschwindigkeit des Ob- Min. 5 Hz oder ±3 cm/s,
jekts für die Erfassung max. 200 Hz oder ±1,2 m/s
Spannungsversorgung ** 12–24 V AC ±10 %
12–24 V DC +30 %/–10 %
Netzfrequenz 50 ... 60 Hz
Stromverbrauch < 1,5 W
Ausgang Umschaltrelais (potentialfreier Kontakt)
à Max. Kontaktspannung 42 V AC/DC
à Max. Schaltstrom 100 mA
Haltezeit 0,5 s (im PULSE-Modus)
Temperaturbereich –20 °C ... +55 °C
Schutzklasse IP 65 (wenn Vorderseite und Dichtung
auf einer glatten Oberfläche montiert
sind)
Material PC
Farbe Weiß
Empfohlenes Kabel Litzenkabel bis 16 AWG – 1,5 mm
* Einstellung des Erfassungsfelds < 10 cm ist möglich, aber die Erfas-
sungsfähigkeit des Sensors kann nicht mehr gewährleistet werden.
** Das Gerät muss von einer zugelassenen SELV-begrenzten Strom-
quelle der Klasse II gespeist werden. Diese Anforderung besteht in
der Notwendigkeit einer doppelten Isolierung zwischen Primär-
spannungen und der Geräteversorgung. Der Versorgungsstrom
sollte auf 1,5 A begrenzt werden.
