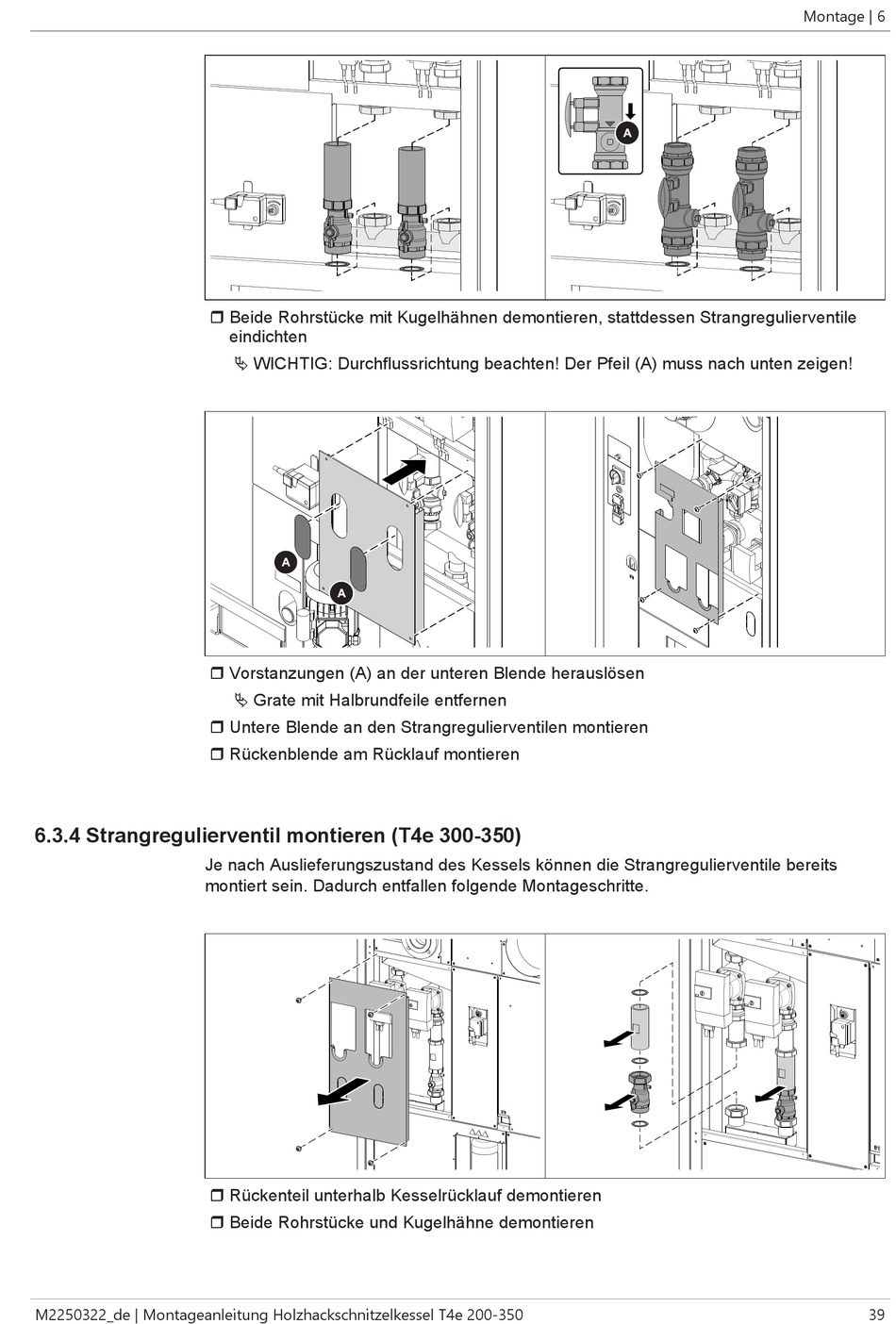

6.3.4 Strangregulierventil montieren (T4e 300-350)

M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350
r Beide Rohrstücke mit Kugelhähnen demontieren, stattdessen Strangregulierventile
eindichten
Ä WICHTIG: Durchflussrichtung beachten! Der Pfeil (A) muss nach unten zeigen!
r Vorstanzungen (A) an der unteren Blende herauslösen
Ä Grate mit Halbrundfeile entfernen
r Untere Blende an den Strangregulierventilen montieren
r Rückenblende am Rücklauf montieren
Je nach Auslieferungszustand des Kessels können die Strangregulierventile bereits
montiert sein. Dadurch entfallen folgende Montageschritte.
r Rückenteil unterhalb Kesselrücklauf demontieren
r Beide Rohrstücke und Kugelhähne demontieren
