3.4.2 Messöffnung

3.4.3 Zugbegrenzer

3.4.4 Verpuffungsklappe

M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350
Für die Emissionsmessung der Anlage ist in der Verbindungsleitung zwischen Kessel und
Kaminsystem eine geeignete Messöffnung einzurichten.

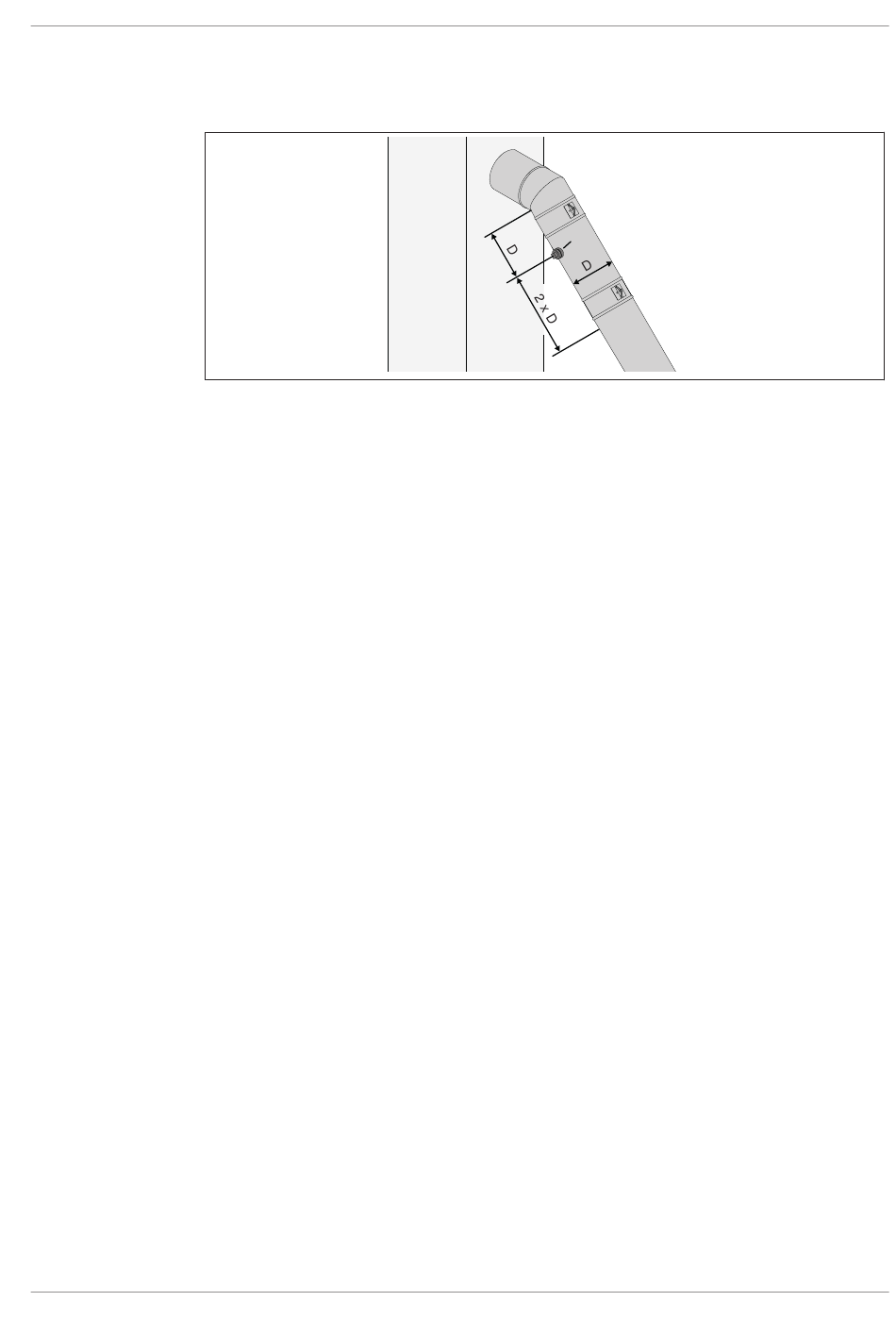

Vor der Messöffnung (M) soll sich in einem Abstand, der etwa dem zweifachen
Durchmesser (D) der Verbindungsleitung entspricht, eine gerade Einlaufstrecke befinden.
Nach der Messöffnung ist eine gerade Auslaufstrecke in einem Abstand, der etwa dem
einfachen Durchmesser der Verbindungsleitung entspricht, vorzusehen. Die Messöffnung
ist während des Betriebs der Anlage stets geschlossen zu halten.
Der Durchmesser der verwendeten Messsonde des Fröling Werkskundendienstes
beträgt 14 mm. Zur Vermeidung von Messfehlern durch Falschlufteintritt darf die
Messöffnung einen Durchmesser von 21 mm nicht überschreiten.
Generell wird der Einbau eines Zugbegrenzers empfohlen. Wird der in den Daten zur
Auslegung des Abgassystems angeführte maximal zulässige Förderdruck überschritten,
ist der Einbau eines Zugbegrenzers erforderlich!
HINWEIS! Anbringung des Zugbegrenzers direkt unter der Einmündung der
Abgasleitung, da hier ein ständiger Unterdruck gewährleistet ist.
Laut TRVB H 118 (nur Österreich) ist in der Verbindungsleitung zum Kamin in
unmittelbarer Nähe des Heizkessels eine Verpuffungsklappe anzuordnen. Die Situierung
ist so vorzunehmen, dass eine Gefährdung von Personen ausgeschlossen wird!
