M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350

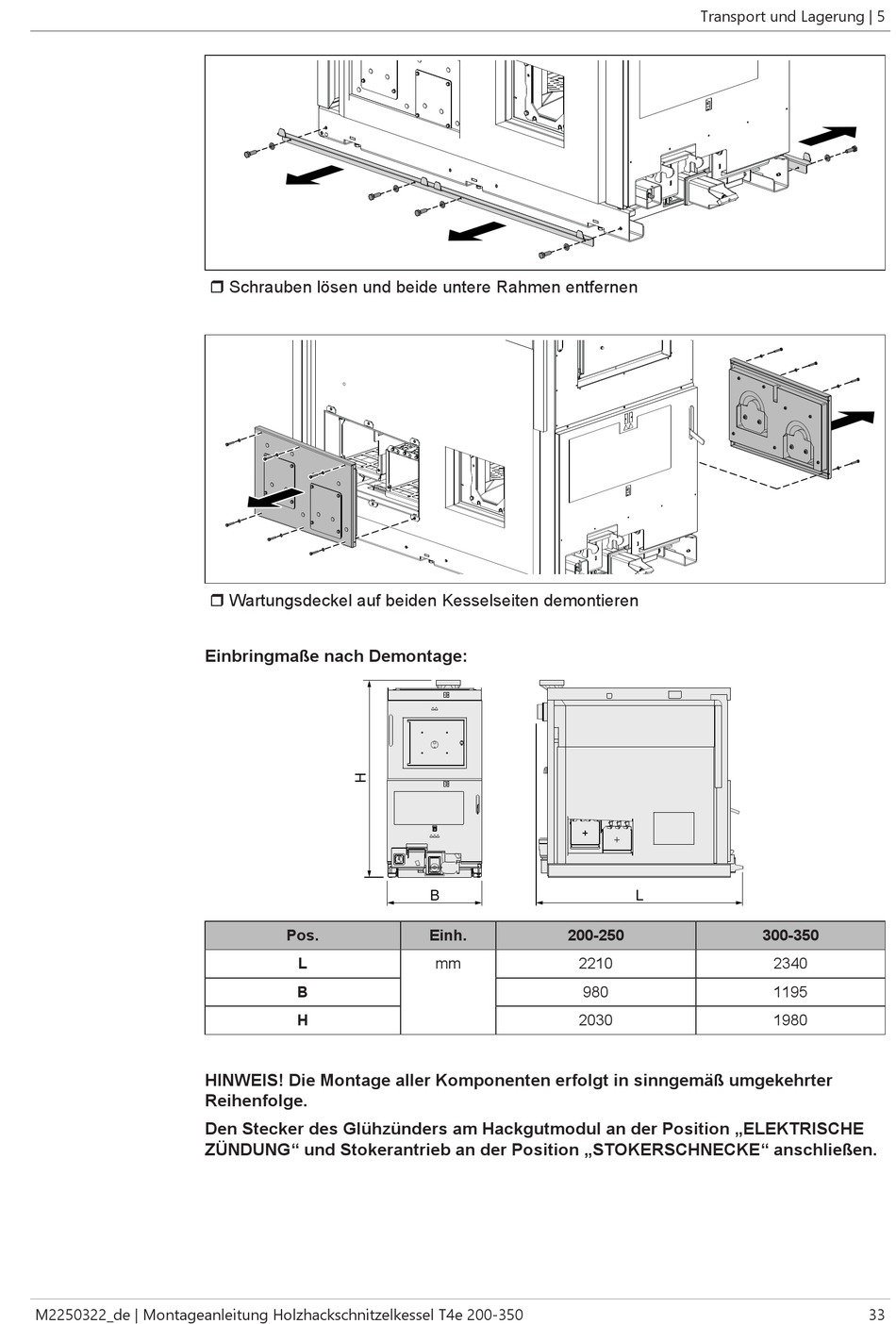

r Schrauben lösen und beide untere Rahmen entfernen
r Wartungsdeckel auf beiden Kesselseiten demontieren
Einbringmaße nach Demontage:
Pos.
L
B
H
HINWEIS! Die Montage aller Komponenten erfolgt in sinngemäß umgekehrter
Reihenfolge.
Den Stecker des Glühzünders am Hackgutmodul an der Position „ELEKTRISCHE
ZÜNDUNG" und Stokerantrieb an der Position „STOKERSCHNECKE" anschließen.
B
Einh. 200-250
mm 2210
980
2030
Transport und Lagerung | 5
L
300-350
2340
1195
1980
