5 | Transport und Lagerung

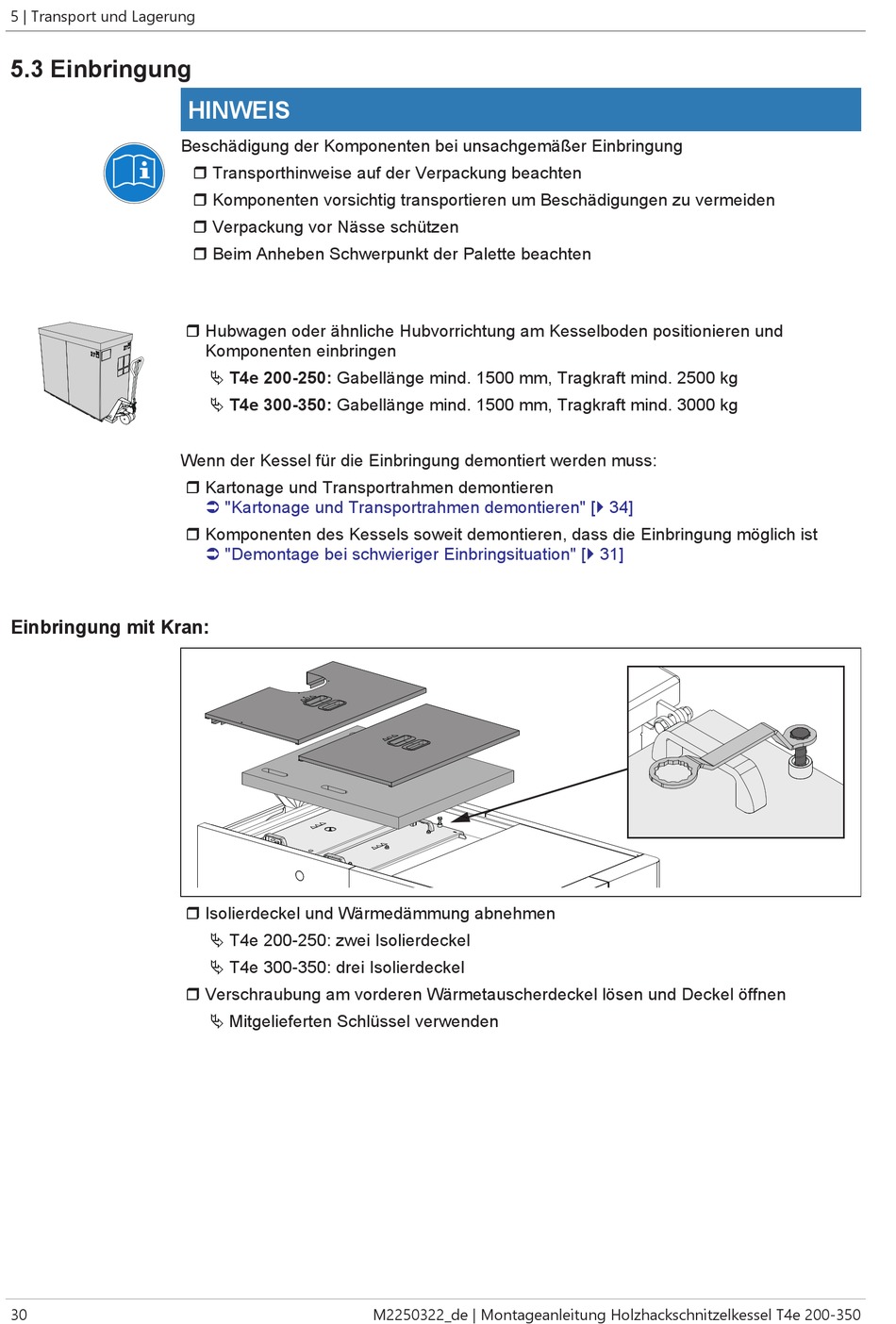

5.3 Einbringung
Einbringung mit Kran:
30
HINWEIS
Beschädigung der Komponenten bei unsachgemäßer Einbringung
r Transporthinweise auf der Verpackung beachten
r Komponenten vorsichtig transportieren um Beschädigungen zu vermeiden
r Verpackung vor Nässe schützen
r Beim Anheben Schwerpunkt der Palette beachten
r Hubwagen oder ähnliche Hubvorrichtung am Kesselboden positionieren und
Komponenten einbringen
Ä T4e 200-250: Gabellänge mind. 1500 mm, Tragkraft mind. 2500 kg
Ä T4e 300-350: Gabellänge mind. 1500 mm, Tragkraft mind. 3000 kg
Wenn der Kessel für die Einbringung demontiert werden muss:
r Kartonage und Transportrahmen demontieren
Ü "Kartonage und Transportrahmen demontieren" [} 34]
r Komponenten des Kessels soweit demontieren, dass die Einbringung möglich ist
Ü "Demontage bei schwieriger Einbringsituation" [} 31]
r Isolierdeckel und Wärmedämmung abnehmen
Ä T4e 200-250: zwei Isolierdeckel
Ä T4e 300-350: drei Isolierdeckel
r Verschraubung am vorderen Wärmetauscherdeckel lösen und Deckel öffnen
Ä Mitgelieferten Schlüssel verwenden
M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350
