Froling T4e 200 Montageanleitung Seite 20

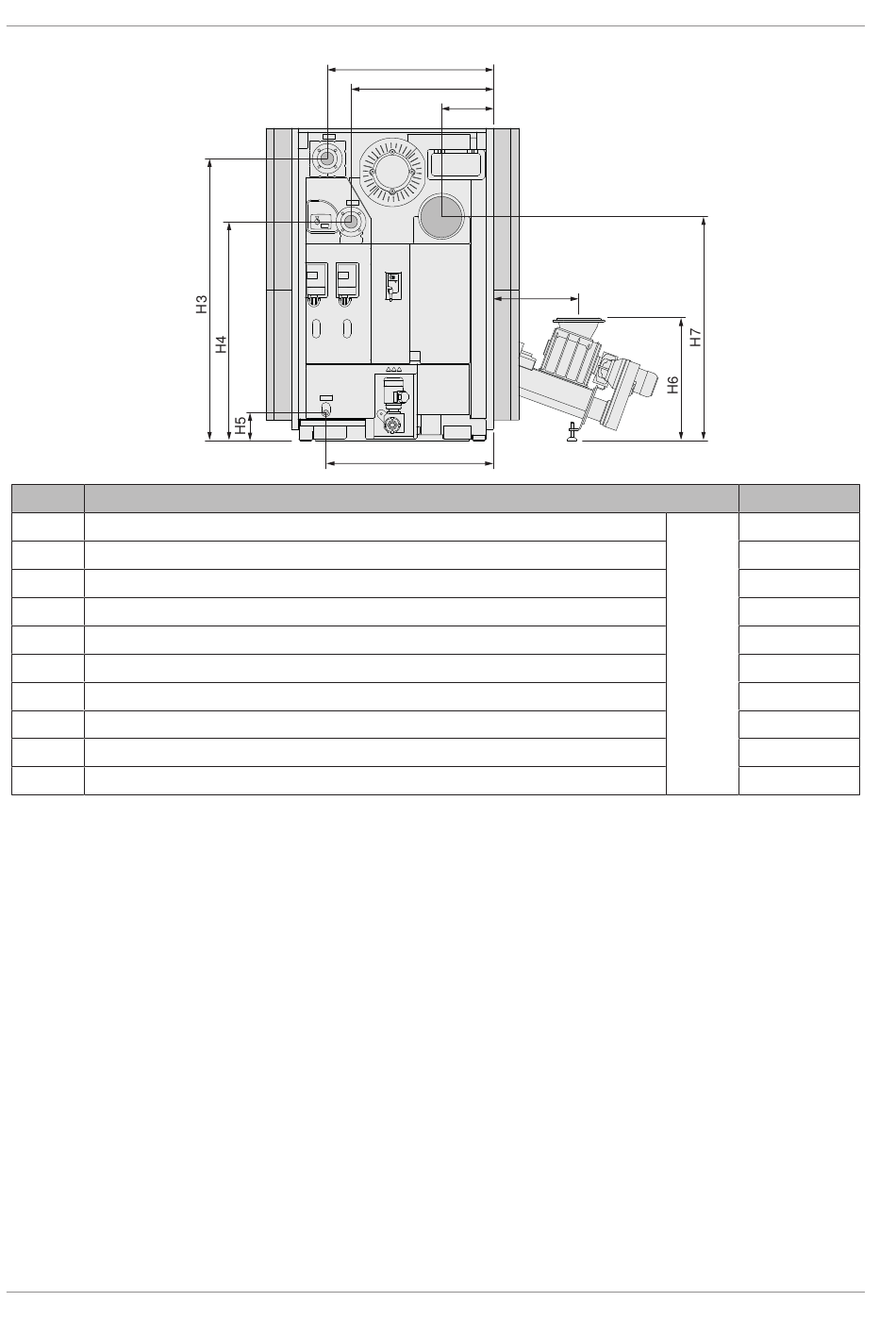

4 | Technik
Maß
B5 Abstand Anschluss Vorlauf zu Kesselseite
B6 Abstand Anschluss Rücklauf zu Kesselseite
B7 Abstand Anschluss Abgasrohr zu Kesselseite
B8 Abstand Anschluss Stoker zu Kesselseite
B9 Abstand Anschluss Entleerung zu Kesselseite
H3 Höhe Anschluss Vorlauf
H4 Höhe Anschluss Rücklauf
H5 Höhe Anschluss Entleerung
H6 Höhe Anschluss Stoker
H7 Höhe Anschluss Abgasrohr
20
B5
B6
B7
B8
B9
Benennung
M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350
300 - 350
mm 1050
900
330
540
1060
1790
1390
180
775
1420
