M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350

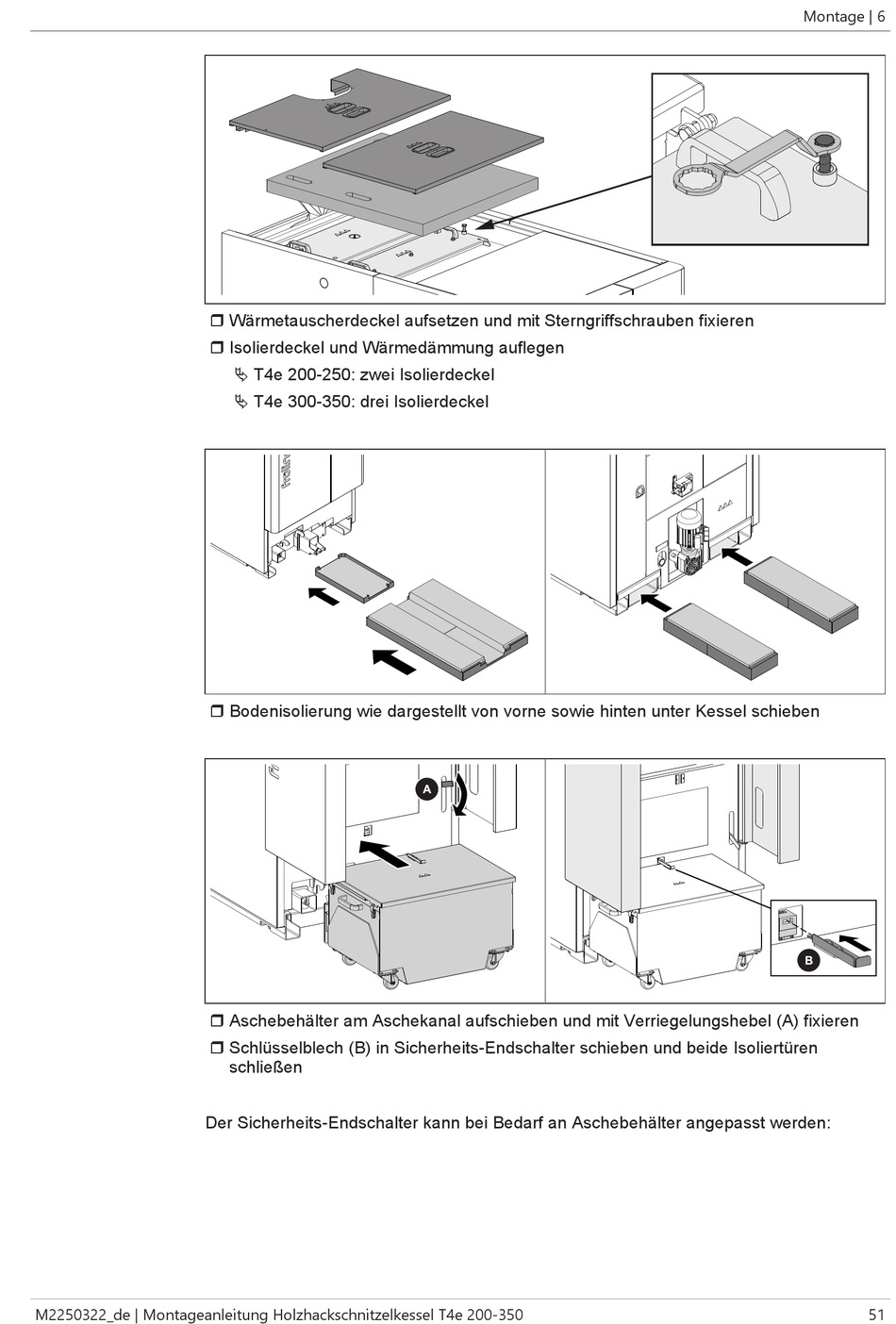

r Wärmetauscherdeckel aufsetzen und mit Sterngriffschrauben fixieren
r Isolierdeckel und Wärmedämmung auflegen
Ä T4e 200-250: zwei Isolierdeckel
Ä T4e 300-350: drei Isolierdeckel
r Bodenisolierung wie dargestellt von vorne sowie hinten unter Kessel schieben
r Aschebehälter am Aschekanal aufschieben und mit Verriegelungshebel (A) fixieren
r Schlüsselblech (B) in Sicherheits-Endschalter schieben und beide Isoliertüren
schließen
Der Sicherheits-Endschalter kann bei Bedarf an Aschebehälter angepasst werden:
Montage | 6
51
