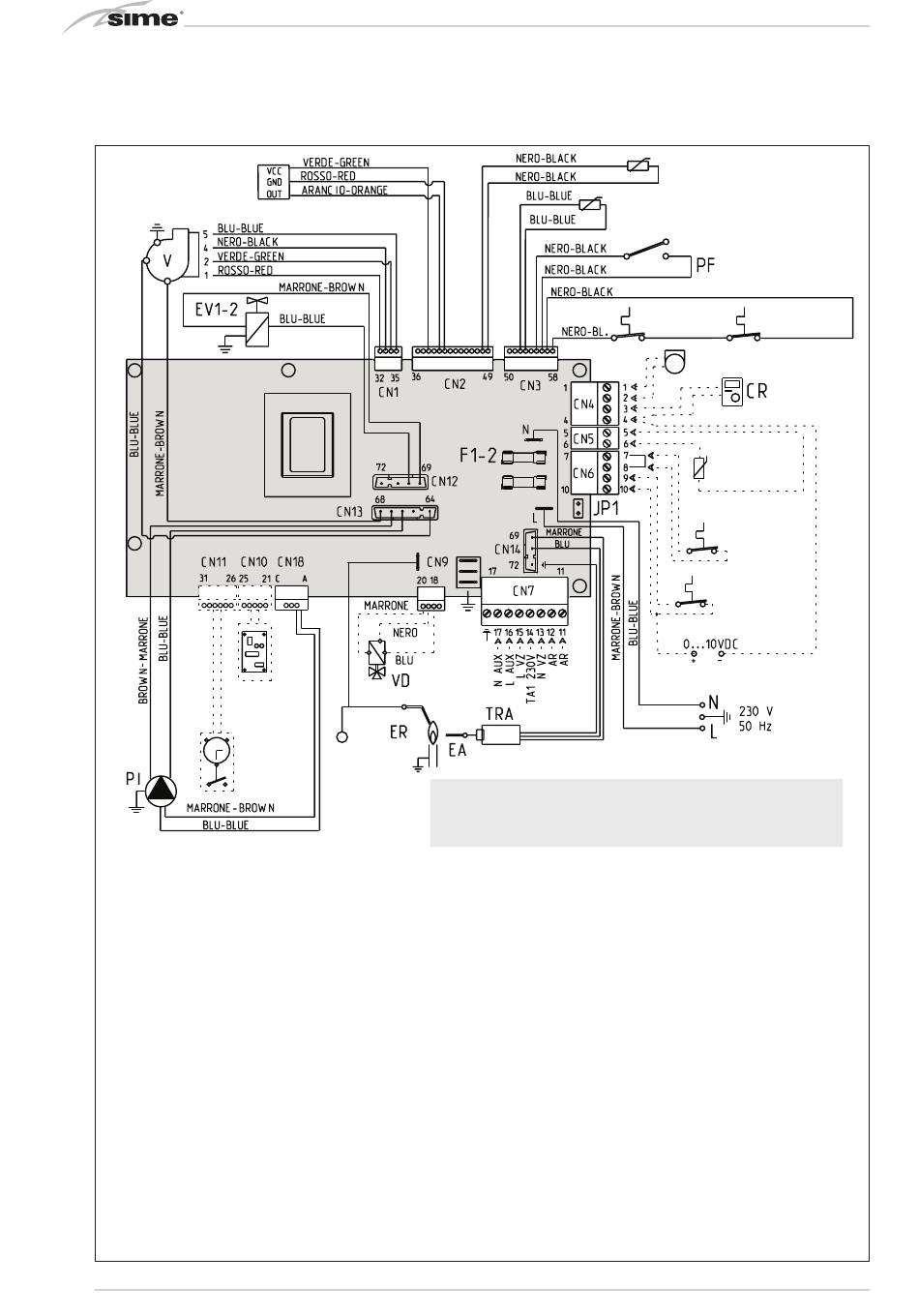

2.12 ELEKTRISCHER SCHALTPLAN (Abb. 10)
TPA (5 VDC)
EXP
(24 VRAC)
OP
(24 VAC)
ZEICHENERKLÄRUNG
F1-2 Sicherung (4 AT - 250 V)
TRA Einschalttransformator
PI Anlagenpumpe
V Gebläse
PF Rauch-Druckwächter
EA Einschaltelektrode
ER Erkennungselektrode
EV1-2 Gasventilspule
TS Sicherheitsthermostat
VD Umschaltventil (falls installiert)
SM Sonde Druckseite mit Kolben (SM)
SR Rücklaufsonde Heizung
TPA Wasserdruckwandler
TA1 Umweltthermostat Bereichs 1
JP1 Auswahl TA2 oder 0-10 VDC
WARNUNG
Es ist obligatorisch:
- Verwendung eines omnipolaren magnetothermischen Schal-
ters, eines netzseitigen Trennschalters, der den EN-Normen
entspricht und eine vollständige Trennung unter den Bedingun-
gen der Überspannungskategorie III ermöglicht (dh mit einem
Abstand von mindestens 3 mm zwischen den offenen Kontakten).
- Achten Sie auf die Verbindung L (Phase) - N (Neutral).
- Das dedizierte Netzkabel darf nur durch ein Ersatzkabel ersetzt
104
SC
Für den Betrieb 0 ... 10VDC:
- Die Brücke JP1 entfernen
- Den Positivpol des Signal an die Klemme 10 von CN6 anschließen
- Den Negativpol des Signals an die Klemme 4 von CN4 anschließen.
TA2 Umweltthermostat Bereich 2
SB Boiler-Sonde (32/50 - 32/110 BE)
CR Fernbedienung SIME HOME (optional)
SE Außentemperatursonde (optional)
OP Programmieruhr (optional)
EXP Ausbreitungskarte
AR Fernalarm
VZ Bereichsventil
AUX Hilfsanschluss
TF Rauchgas-Thermostat
SC Kondenswassersensor

ANMERKUNG: TA1 an die Klemmen 7-8

anschließen, nachdem die Brücke entfernt
wurde.
werden, das von qualifiziertem Fachpersonal bestellt und ange-
schlossen wurde.
- Schließen Sie das Erdungskabel an ein wirksames Erdungssy-
stem an. Der Hersteller haftet nicht für Schäden, die durch
eine fehlerhafte Erdung des Geräts und die Nichtbeachtung der
Schaltpläne verursacht wurden.
ES IST VERBOTEN
Verwenden Sie die Wasserschläuche, um das Gerät zu erden.
SR (5 VDC)
SM (5 VDC)
TS (24 VDC) TF (24 VDC)
SE (5 VDC)
SB (5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
ERSATZTEILCODES
VERBINDER:
Art. nr. 6319189
CN1
Art. nr. 6319191
CN2
Art. nr. 6319192
CN3
Art. nr. 6316203
CN4
Art. nr. 6316200
CN5
Art. nr. 6316202
CN6
Art. nr. 6316204
CN7
Art. nr. 6319190
CN9
Art. nr. 6299991
CN12
Art. nr. 6319161
CN13
Art. nr. 6293569
CN14
Abb. 10
