32 ErP. In de versies MISTRAL HE 32/50
Apre
- 32/110 BE moeten daarentegen kra-
nen (A-B) geopend worden en moet de
2
vulling plaatsvinden tot de druk die door
de transductor aangeduid wordt tussen
1 en 1,5 bar (98 en 147 kPa) ligt. Is het
2
vullen klaar sluit dan de kranen (A-B).
Wanneer men meermaals de procedure
om het systeem te vullen moet herha-
len, is het aanbevolen om de effectieve
2
dichting van de verwarmingsinstallatie
te controleren (controleer of er geen
verlies is).

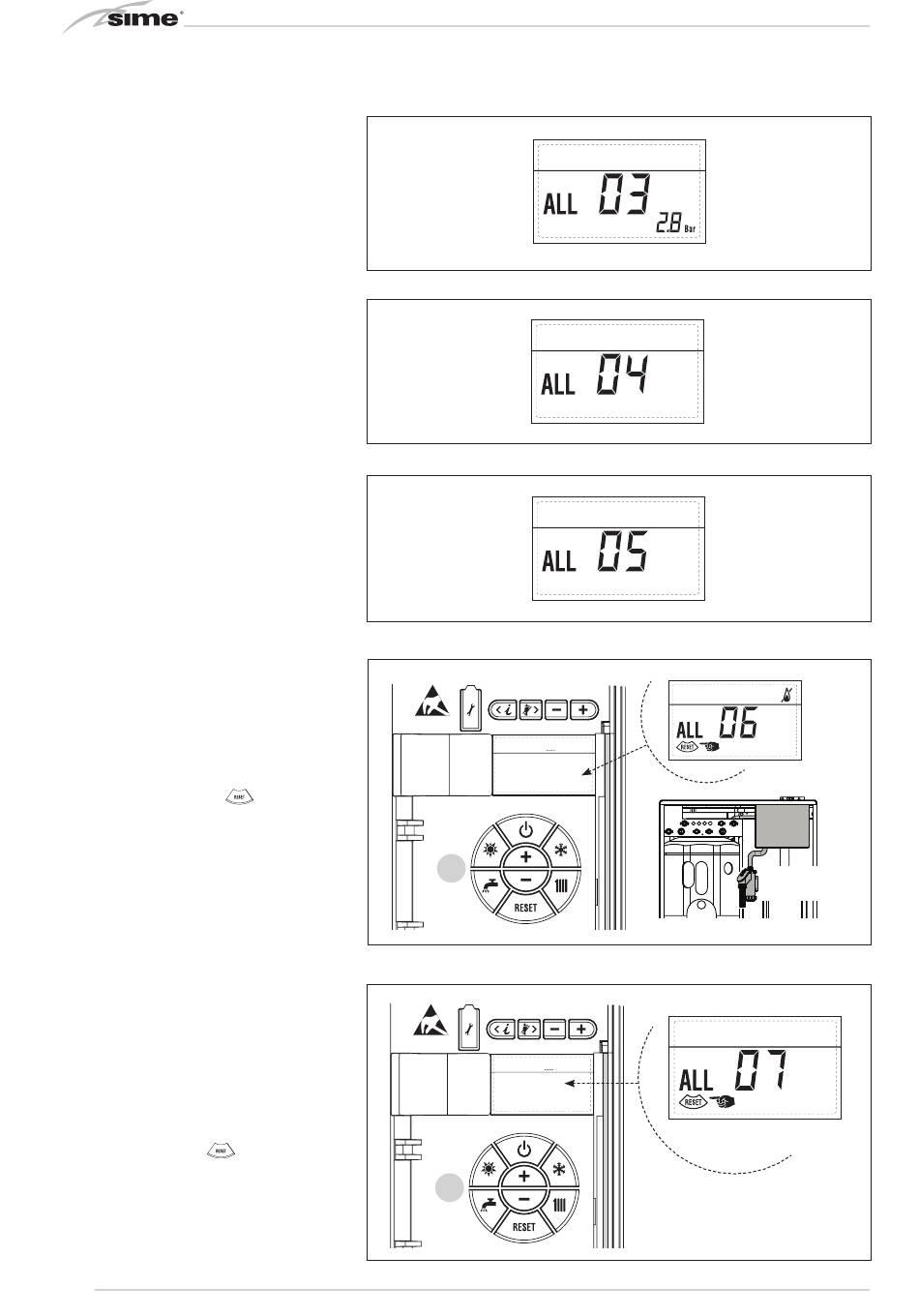

– STORING HOGE WATERDRUK "AL 03"
(Afb. 23/2)
Als de druk gemeten door de transductor
hoger is dan 2,8 bar, stopt de ketel en ver-
2
schijnt op het display de storing AL 03.
– STORING SONDE SANITAIR "AL 04"
(Afb. 23/3)
Wanneer de sonde van het sanitair (SS)
geopend of in kortsluiting is, werkt de
ketel wel maar voert geen modulatie van
Apre
5
het vermogen in fase sanitair uit. Op het
display verschijnt de storing AL 04.
– STORING SONDE AANVOER VERWAR-
MING "AL 05" (Afb. 23/4)
Wanneer de sonde voor aanvoer van de
verwarming (SM) geopend of in kortslui-
ting is, stopt de ketel en verschijnt op het
display de storing AL 05.
2
– BLOKKERING VLAM "AL 06" (Afb. 23/5)
Wanneer de vlamcontrole geen vlam
aanwezig detecteert op het einde van
2
een volledige sequentie voor inschake-
ling of als de kaart om een andere reden
de vlam niet meer ziet, stopt de ketel en
verschijnt op het display de storing AL
2
06. Druk op de toets
ningen (2) om de ketel opnieuw te doen
starten.
Apre
Controleer of de sifon voor de conden-
safvoer of de daarop aangesloten lei-
2
5
dingen niet verstopt zijn. Ga over tot de
reiniging.
– STORING VEILIGHEIDSTHERMOSTAAT /
1
ROOK "AL 07" (Afb. 23/6)
Het openen van de lijn van de aanslui-
ting met de veiligheidsthermostaat/rook
2
bepaalt het stoppen van de ketel, de
vlamcontrole blijft gedurende een mi-
nuut wachten op het sluiten van de lijn en
houdt de pomp van de installatie gedu-
rende deze tijdsspanne geforceerd aan.
Als de thermostaat sluit vóór deze minuut
is verstreken, dan zal de ketel de normale
werkingsstatus hervatten; indien dit niet
het geval is, dan stopt de ketel en ver-
schijnt op het display de storing AL 07.
Druk op de toets ( ) van de bedienin-
gen (2) om de ketel opnieuw te doen
starten.
2
78
2
Circuito
riscaldamento 2
Circuito
riscaldamento 2
Circuito
Circuito
riscaldamento 2
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 3
(impianto tre
zone)
2
3
1
2
4
van de bedie-
2
3
4
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
2
2
Afb. 23/2
Afb. 23/3
Afb. 23/4
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Condensafvoer
Afb. 23/5
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Afb. 23/6
