Sime MISTRAL HE 32 ErP Originalanleitung Seite 22

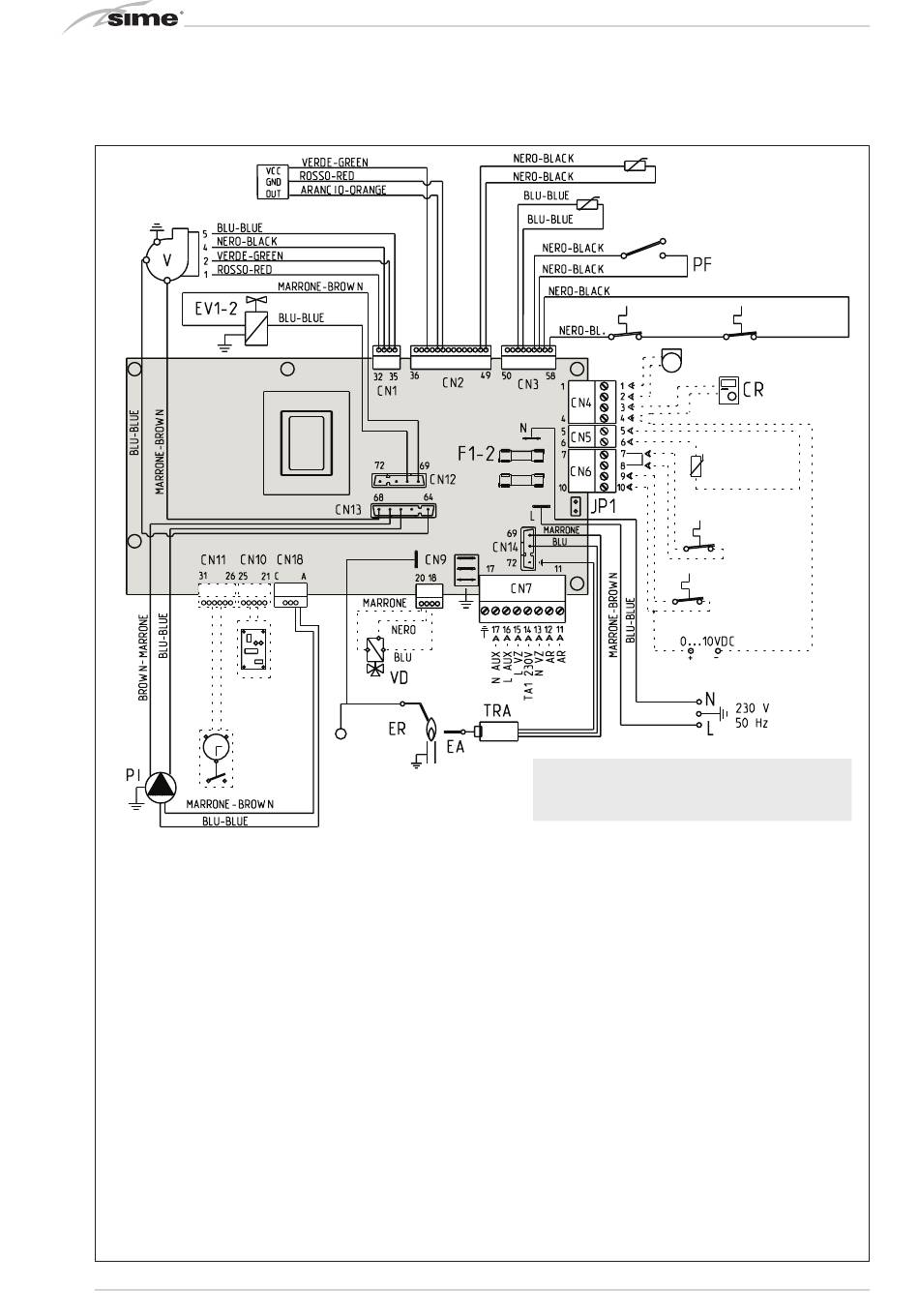

2.12 SCHÉMA ÉLECTRIQUE (fig. 10)
TPA (5 VDC)
EXP
(24 VRAC)
OP
(24 VAC)
LÉGENDE
F1-2 Fusible (4 AT - 250 V)
TRA Transformateur d'allumage
PI Pompe installation
V Ventilateur
PF Pressostat fumées
EA Électrode d'allumage
ER Électrode de détection
EV1-2 Bobine vanne gaz
TS Thermostat de sécurité
VD Vanne de déviation
(si elle est installée)
SM Sonde à bulbe refoulement
SR Sonde retour chauffage
TPA Transducteur pression eau
TA1 Thermostat ambiant Zone 1
JP1 Sélection TA2 ou 0-10 VDC
AVERTISSEMENT
C'est obligatoire:
- Utilisation d'un interrupteur magnétothermique omnipolaire,
un isolateur côté ligne, conforme aux normes EN et permettant
une déconnexion complète dans les conditions de la catégorie de
surtension III (c'est-à-dire avec une distance minimale de 3 mm
entre les contacts ouverts).
- Respectez la connexion L (Phase) - N (Neutre).
- Que le câble d'alimentation dédié ne soit remplacé que par
un câble de rechange commandé et connecté par du personnel
22
SC
TA2 Thermostat ambiant Zone 2
SB Sonde bouilleur (32/50 - 32/110 BE)
CR Commande à distance SIME HOME
(en option)
SE Sonde température externe
(en option)
OP Horloge programmateur (en option)
EXP Carte expansion
AR Alarme à distance
VZ Vanne de zone
AUX Branchement auxiliaire
TF Thermostat de fumées
SC Capteur de condensation
REMARQUE: Brancher le TA1 aux bornes 7-8
après avoir enlevé le pont.
qualifié.
- Connectez le câble de terre à un système de mise à la terre effi-
cace. Le fabricant n'est pas responsable des dommages résultant
d'une non-mise à la terre de l'appareil et du non-respect des
schémas de câblage.
IL EST INTERDIT
Utilisez les tuyaux d'eau pour mettre l'appareil à la terre.
SR (5 VDC)
SM (5 VDC)
TS (24 VDC)
SE (5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
Pour le fonctionnement 0 ... 10VDC:
- Enlever le shunt JP1
- Raccorder le positif du signal à la borne 10 du CN6
- Raccorder le négatif du signal à la borne 4 du CN4.
CODES PIÈCES DE RECHANGE
CONNECTEURS:
CN1
CN2
CN3
CN4
CN5
CN6
CN7
CN9
CN12
CN13
CN14
TF (24 VDC)
SB (5 VDC)
code 6319189
code 6319191
code 6319192
code 6316203
code 6316200
code 6316202
code 6316204
code 6319190
code 6299991
code 6319161
code 6293569
Fig. 10
