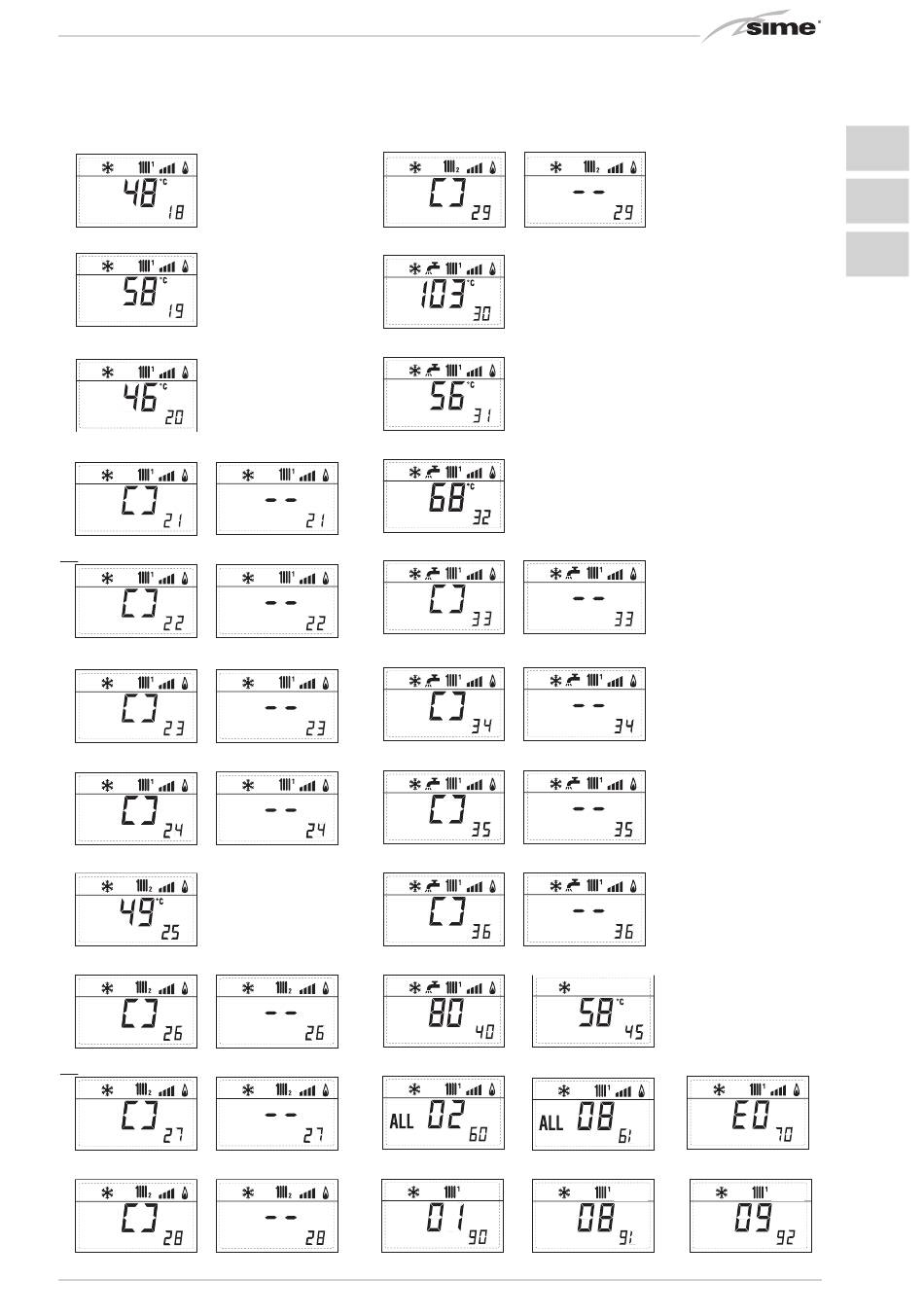

18. Weergave waarde sonde terugkeer verwarming (SR)
18. Visualizzazione valore sonda ritorno riscaldamento (SR)
19. Weergave waarde sonde collector cascade
19. Visualizzazione valore sonda collettore cascata
20. Weergave waarde sonde aanvoer gemengde installa-
20. Visualizzazione valore sonda mandata impianto miscelato
tie met kaart ZONAMIX 1 (ingang S2)
con schedino ZONA MIX 1 (ingresso S2)
21. Weergave veiligheidthermostaat ZONAMIX (ingang
21. Visualizzazione termostato sicurezza ZONA MIX (ingresso S1)
S1) respectievelijk ON en OFF
rispettivamente ON e OFF
22. Weergave pomp met kaart ZONAMIX 1
22. Visualizzazione pompa con schedino ZONA MIX 1
(respectievelijk ON en OFF)
(rispettivamente ON e OFF)
23. Weergave bediening openen klep met kaart ZONA MIX
23. Visualizzazione comando apertura valvola con
1 (respectievelijk ON en OFF)
schedino ZONA MIX 1 (rispettivamente ON e OFF)
24. Weergave bediening sluiten klep met kaart
24. Visualizzazione comando chiusura valvola
ZONAMIX 1 (respectievelijk ON en OFF)
con schedino ZONA MIX 1 (rispettivamente ON e OFF)
25. Weergave waarde van de sonde aanvoer installatie
25. Visualizzazione valore della sonda mandata impianto miscelato
gemengd met kaart ZONAMIX 2
con schedino ZONA MIX 2
26. Weergave veiligheidthermostaat met kaart ZONA
26. Visualizzazione termostato sicurezza con schedino
MIX 2 (ingang S1) respectievelijk ON en OFF
ZONA MIX 2 (ingresso S1) rispettivamente ON e OFF
27. Weergave pomp met kaart ZONAMIX 2
27. Visualizzazione pompa con schedino ZONA MIX 2
(respectievelijk ON en OFF) (rispettivamente ON e OFF)
28. Weergave bediening openen klep met kaart
28. Visualizzazione comando apertura valvola con schedino
ZONAMIX 2 (respectievelijk ON en OFF)
ZONA MIX 2 (rispettivamente ON e OFF)
29. Weergave bediening sluiten klep met kaart ZONAMIX 2 (respectievelijk ON en OFF)
29. Visualizzazione comando chiusura valvola con schedino
ZONA MIX 2 (rispettivamente ON e OFF)
30. Weergave waarde temperatuur solarsonde S1 met solarkaart INSOL
30. Visualizzazione valore temperatura sonda solare S1
con schedino solare INSOL
31. Weergave waarde temperatuur solarsonde S2 met solarkaart INSOL
31. Visualizzazione valore temperatura sonda solare S2
con schedino solare INSOL
32. Weergave waarde temperatuur solarsonde S3 met solarkaart INSOL
32. Visualizzazione valore temperatura sonda solare S3
con schedino solare INSOL
33. Weergave solarrelais R1 met solarkaart (respectievelijk ON en OFF) 33. Visualizzazione rel solare R1 con schedino solare INSOL
(rispettivamente ON e OFF)
34. Weergave solarrelais R2 met solarkaart INSOL (respectievelijk ON en
34. Visualizzazione rel solare R2 con schedino solare INSOL
OFF)
(rispettivamente ON e OFF)
35. Weergave solarrelais R3 met solarkaart INSOL (respectievelijk ON
35. Visualizzazione rel solare R3 con schedino solare INSOL
en OFF)
(rispettivamente ON e OFF)
36. Weergave status debietregelaar solar (respectievelijk ON en OFF)
36. Visualizzazione stato flussostato solare
(rispettivamente ON e OFF)
40. Weergave waarde %
45. Weergave temperatuur verwarming
40. Visualizzazione valore % 45. Visualizzazione temperatura
comando pompa PWM riscaldamento
bediening pomp PWM
60. Weergave code 61. Weergave code
60. Visualizzazione codice
61. Visualizzazione codice
errore ultima anomalia
errore penultima anomalia
fout laatste storing
90. Softwareversie op RS-485 91. Softwareversie op kaart EXP
91. Versione software presente su
90. Versione software presente
(bijvoorbeeld versie 01) (config. ZONAMIX)
schedino EXP (config. ZONA MIX)
su RS-485 (es. versione 01)
riferita al terzo circuito
met betrekking tot het derde circuit
70. Waarschuwingscode
70. Codice di warning
fout voorlaatste storing
92. Softwareversie op 2° kaart EXP
92. Versione software presente su 2¡
(config. ZONAMIX)
schedino EXP (config. ZONA MIX)
