Sime MISTRAL HE 32 ErP Originalanleitung Seite 36

STRAL HE 32 ErP. Dans les versions
Apre
MISTRAL HE 32/50 - 32/110 BE, il faut
en revanche ouvrir les robinets (A-B) et
2
remplir jusqu'à ce que la pression indi-
quée par le transducteur soit comprise
entre 1 et 1,5 bar (98 et 147 kPa). Une fois
2
le remplissage effectué, fermer les robi-
nets (A-B).
Étant donné qu'il faut répéter plusieurs
fois la procédure de chargement de
2
l'installation, il est conseillé de véri-
fier l'étanchéité effective du chauffage
(vérifier qu'il n'y ait pas de pertes).

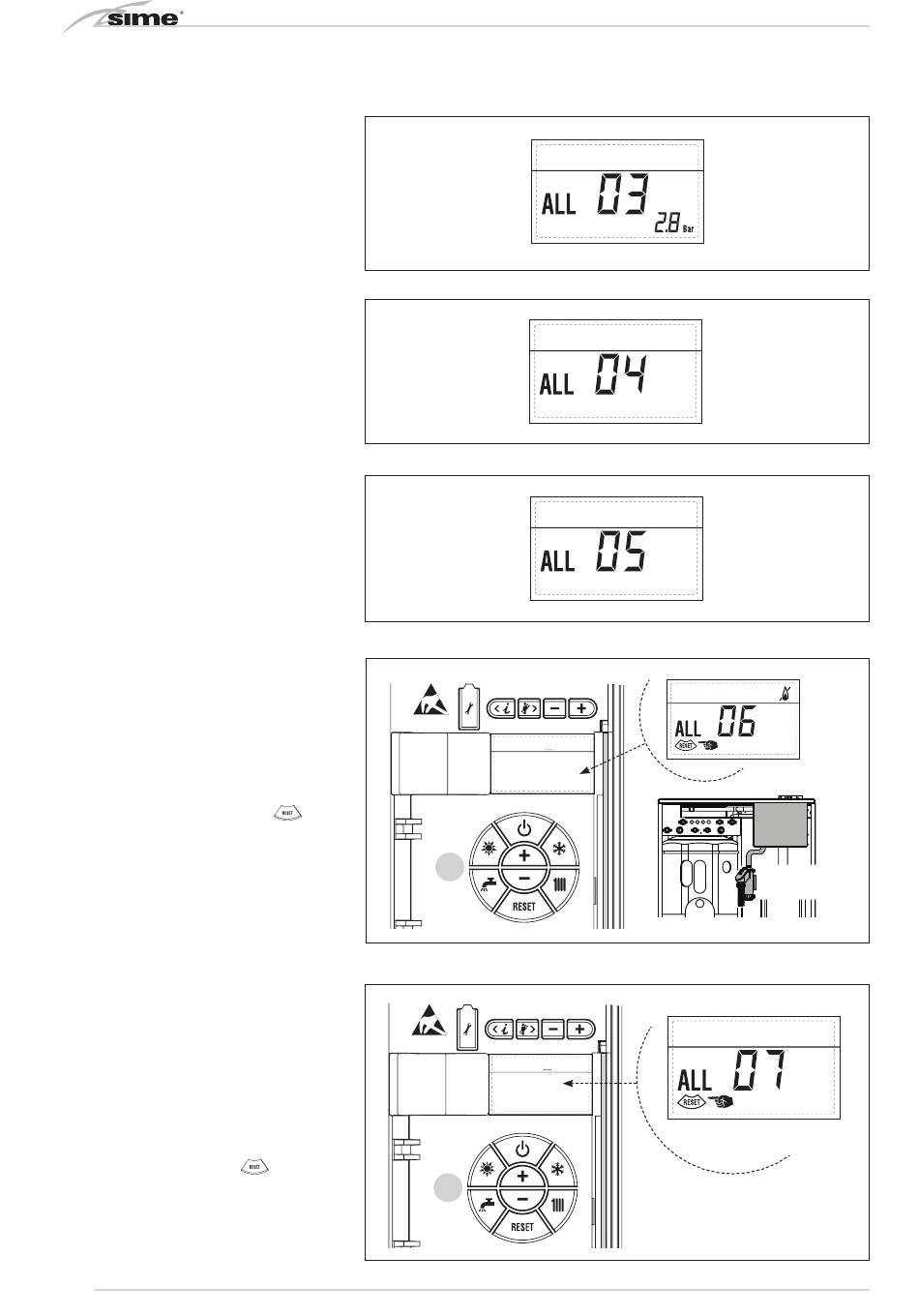

– ANOMALIE HAUTE PRESSION EAU "ALL
03" (fig. 23/2)
Si la pression détectée
transducteur est supérieure à 2,8 bar
(274,4 kPa), la chaudière s'arrête et
2
l'écran affiche l'anomalie ALL 03.
– ANOMALIE SONDE SANITAIRE "ALL 04"
(fig. 23/3)
Quand la sonde sanitaire (SS) est ouverte
ou qu'elle est court-circuitée, la chau-
dière fonctionne mais elle n'effectue pas
Apre
la modulation de puissance en phase sa-
nitaire. L'écran affiche l'anomalie ALL
04.
– ANOMALIE
SONDE REFOULEMENT
CHAUFFAGE "ALL 05" (fig. 23/4)
Quand la sonde refoulement chauffage
(SM) est ouverte ou qu'elle est court-
circuitée, la chaudière s'arrête et l'écran
affiche l'anomalie ALL 05.
2
– BLOCAGE FLAMME "ALL 06" (fig. 23/5)
Si le contrôle de la flamme n'a pas
2
détecté la présence de la flamme à la fin
d'une séquence complète d'allumage ou
pour toute autre raison, la carte perd la
visibilité de la flamme, la chaudière
2
s'arrête et l'écran affiche l'anomalie ALL
06. Appuyer sur la touche
commandes (2) pour faire repartir la
Apre
chaudière.
Vérifier que le siphon d'évacuation du
2
condensat ou les tuyaux raccordés à
celui-ci ne soient pas bouchés. Procéder
au nettoyage.
– NOMALIE
THERMOSTAT
FUMÉES "ALL 07" (fig. 23/6)
L'ouverture de la ligne de raccordement
avec le thermostat de sécurité/fumées
détermine l'arrêt de la chaudière, le
contrôle de la flamme reste en attente
de sa fermeture pendant une minute en
maintenant la pompe installation en al-
lumage forcé pendant cette période. Si
le thermostat se ferme avant la fin de la
minute, la chaudière reprendra son état
normal de fonctionnement ; autrement
elle s'arrête et l'écran affiche l'anomalie
ALL 07.
Appuyer sur la touche (
mandes (2) pour faire repartir la chau-
2
dière.
36
2
Circuito
riscaldamento 2
Circuito
riscaldamento 2
Circuito
Circuito
riscaldamento 2
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 3
(impianto tre
zone)
par le
2
5
3
1
2
4
2
des
5
3
SÉCURITÉ/
1
2
4
Circuito
riscaldamento 2
) des com-
Circuito
riscaldamento 3
(impianto tre
zone)
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
2
2
Fig. 23/4
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Évacuation des
condensats
Fig. 23/5
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Fig. 23/2
Fig. 23/3
Fig. 23/6
