la chaudière continue son fonctionne-
ment normal, à l'exception de la fonction
ZONE MIX/INSOL.

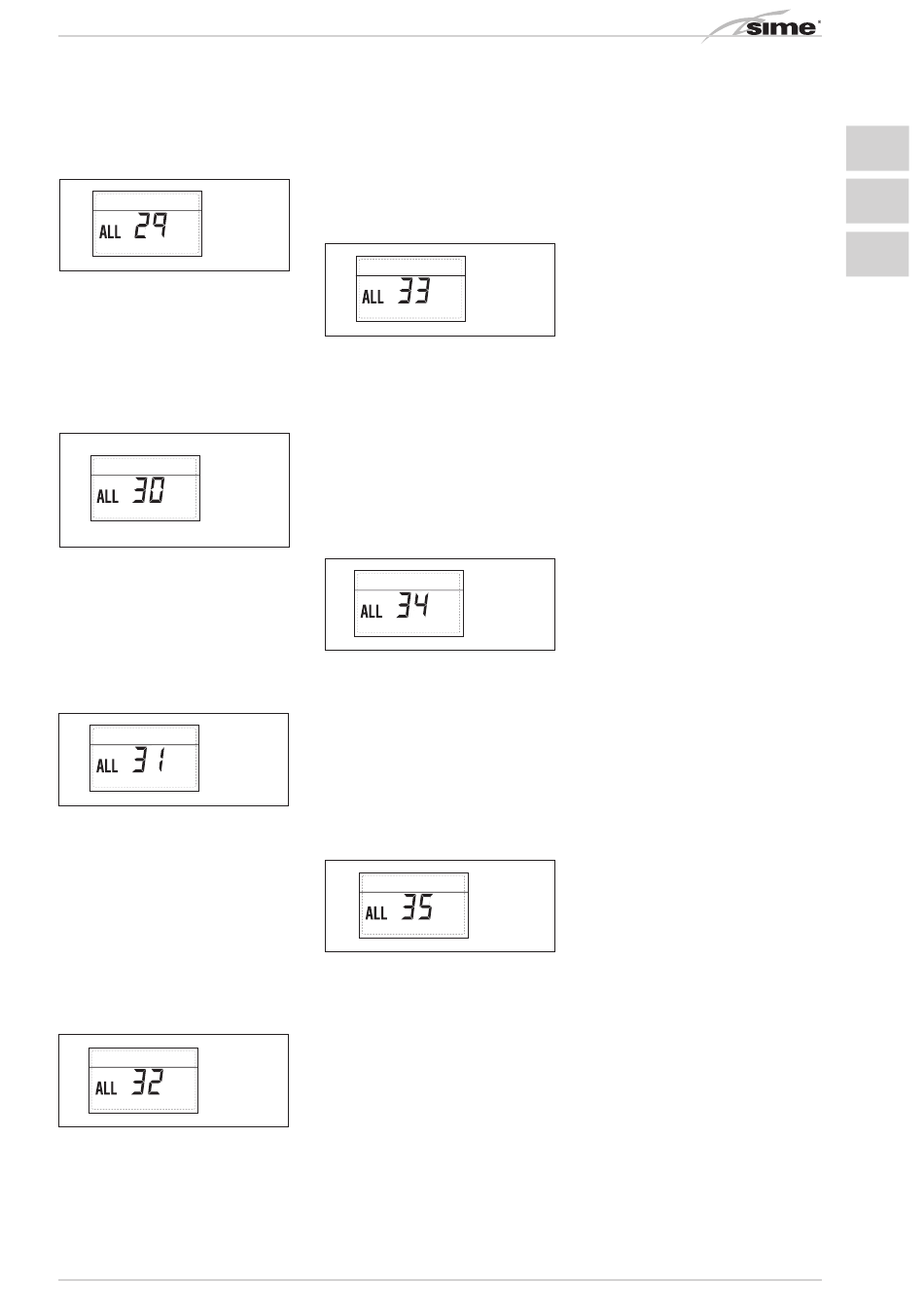

– ANOMALIE SONDE RETOUR CHAUFFA-
GE "ALL 30" (fig. 23/24)
Quand la sonde retour chauffage est ou-
verte ou court-circuitée, l'écran affiche
Apre
l'anomalie ALL 30. Durant cette anoma-
lie, la chaudière continue son fonction-
nement normal.
2
– ANOMALIE SONDE REFOULEMENT CA-
Apre
SCADE "ALL 31" (fig. 23/25)
Quand la sonde refoulement cascade
(SMC) est ouverte ou court-circuitée,
l'écran affiche l'anomalie ALL 31.
Durant cette anomalie, la chaudière con-
2
tinue son fonctionnement normal.
– ANOMALIE CONFIGURATION INSTAL-
LATION TROIS ZONES "ALL 32" (fig.
23/26)
Quand le nombre de cartes branchées
RS-485 est insuffisant ou si l'une d'entre
2
elles n'est pas une carte zone mélangée,
la chaudière s'arrêtera et l'écran affi-
chera l'anomalie ALL 32. La chaudière
redémarre quand la configuration cor-
Apre
recte pour l'installation à 3 zones s'ac-
tive.
2
– ANOMALIE COMMUNICATION CARTE
RS-485 EN MODE MODBUS "ALL 33" (fig.
23/27)
Circuito
2
riscaldamento 2
Quand le PAR 16 est différent de « - - »
et qu'il manque la communication entre
Circuito
riscaldamento 3
(impianto tre
zone)
2
la carte chaudière et la carte RS-485 en
mode MODBUS pendant au moins quatre
minutes, la chaudière s'arrête et l'écran
affiche l'anomalie ALL 33. La chaudière
redémarre lorsque la communication
est rétablie ou quand le PAR 16 = « - - »
Fig. 23/23
est configuré.
– ANOMALIE COMMUNICATION CARTE
RS-485 EN MODE CASCADE "ALL 34"
(fig. 23/28)
Quand le PAR 15 est différent de « - - »
et qu'il manque la communication entre
la carte chaudière et la carte RS-485 en
mode CASCADE, la chaudière s'arrête
et l'écran affiche l'anomalie ALL 34. La
Circuito
riscaldamento 2 chaudière redémarre lorsque la com-
munication est rétablie ou quand le PAR
Fig. 23/24
Circuito
riscaldamento 3
(impianto tre
zone)
15 = « - - » est configuré.
– NOMALIE COMMUNICATION CARTE
RS-485 ET CARTE RS-485 "ALL 35" (fig.
23/29)
Circuito
riscaldamento 2
Quand le PAR 15 est différent de « - - »
et qu'il manque la communication entre
deux cartes RS-485 au moins, la chau-
Fig. 23/25
dière s'arrête et l'écran affiche l'ano-
Circuito
malie ALL 35. La chaudière redémarre
riscaldamento 3
(impianto tre
lorsque la communication est rétablie ou
zone)
quand le PAR 15 = « - - » est configuré.
ATTENTION: dans le cas d'un raccorde-
ment en séquence/cascade, l'écran de la
commande à distance SIME HOME affiche
les codes d'erreur 70 et 71 :
- ALARME 70
Quand une anomalie qui bloque le fon-
Fig. 23/26
ctionnement de la cascade (sonde re-
Circuito
riscaldamento 2
foulement cascade ALL 31) intervient,
l'écran de la commande à distance SIME
HOME affiche l'alarme 70. Vérifier l'a-
nomalie sur la cascade.
Circuito
riscaldamento 3
(impianto tre
- ALARME 71
zone)
2
Quand une anomalie sur l'un des modu-
les intervient et que les autres modules
continuent à fonctionner dans les limites
autorisées, l'écran de la commande à
distance SIME HOME affiche l'alarme 71.
Vérifier l'anomalie sur la cascade.
Fig. 23/27
Fig. 23/28
Fig. 23/29
