– STÖRUNG DER ANZAHL ANGESCHLOS-
SENER KARTEN "ALL 29" (Abb. 23/23)
Wenn eine der angeschlossenen Kar-
ten ZONAMIX/INSOL defekt ist oder
nicht startet, wird auf dem Dispaly die
Störung ALL 20 angezeigt. Während die-
ser Störung arbeitet der Heizkessel im
Normalbetrieb mit ausgeschlossener
Funktion ZONAMIX/INSOL weiter.
– STÖRUNG SONDE RÜCKFLUSS HEIZUNG
"ALL 30" (Abb. 23/24)
Wenn die Sonde Rückfluss Heizung offen
Apre
oder kurz geschlossen ist, wird auf dem
Display die Störung ALL 30 angezeigt.
Während dieser Störung arbeitet der
Heizkessel im Normalbetrieb weiter.
2
– STÖRUNG DRUCKSEITE KASKADE "ALL
31" (Abb. 23/25)
Wenn die Sonde Druckseite Kaskade of-
Apre
fen oder kurz geschlossen ist, wird auf
dem Display die Störung ALL 31 ange-
zeigt. Während dieser Störung arbeitet
der Heizkessel im Normalbetrieb weiter.
– STÖRUNG KONFIGURATION DREIBE-
2
REICHSANLAGE "ALL 32" (Abb. 23/26)
Wenn die angeschlossenen Karten RS-
485 nicht in ausreichender Zahl vorliegen
bzw. mindestens eine keine Mischberei-
2
chskarte ist, hält der Heizkessel an und
auf dem Display wird die Störung ALL 32
angezeigt. Der Heizkessel startet wieder,
wenn sich die korrekte Konfiguration für
Anlagen mit 3 Bereichen einschaltet.
Apre
120
2
– STÖRUNG KOMMUNIKATION KARTE
RS-485 IM MODBUSBETRIEB "ALL 33"
(Abb. 23/27)
Wenn PAR 16 von "- -" abweicht und für
mindestens vier Minuten keine Kommuni-
kation zwischen Heizkesselkarte und der
Karte RS-485 im MODBUS-Betrieb be-
steht, hält der Heizkessel an und auf dem
Display wird die Störung ALL 33 angezeigt.
Der Heizkessel startet wieder, wenn die
Kommunikation wieder hergestellt ist
oder wenn PAR 16 = "- -" eingestellt wird.

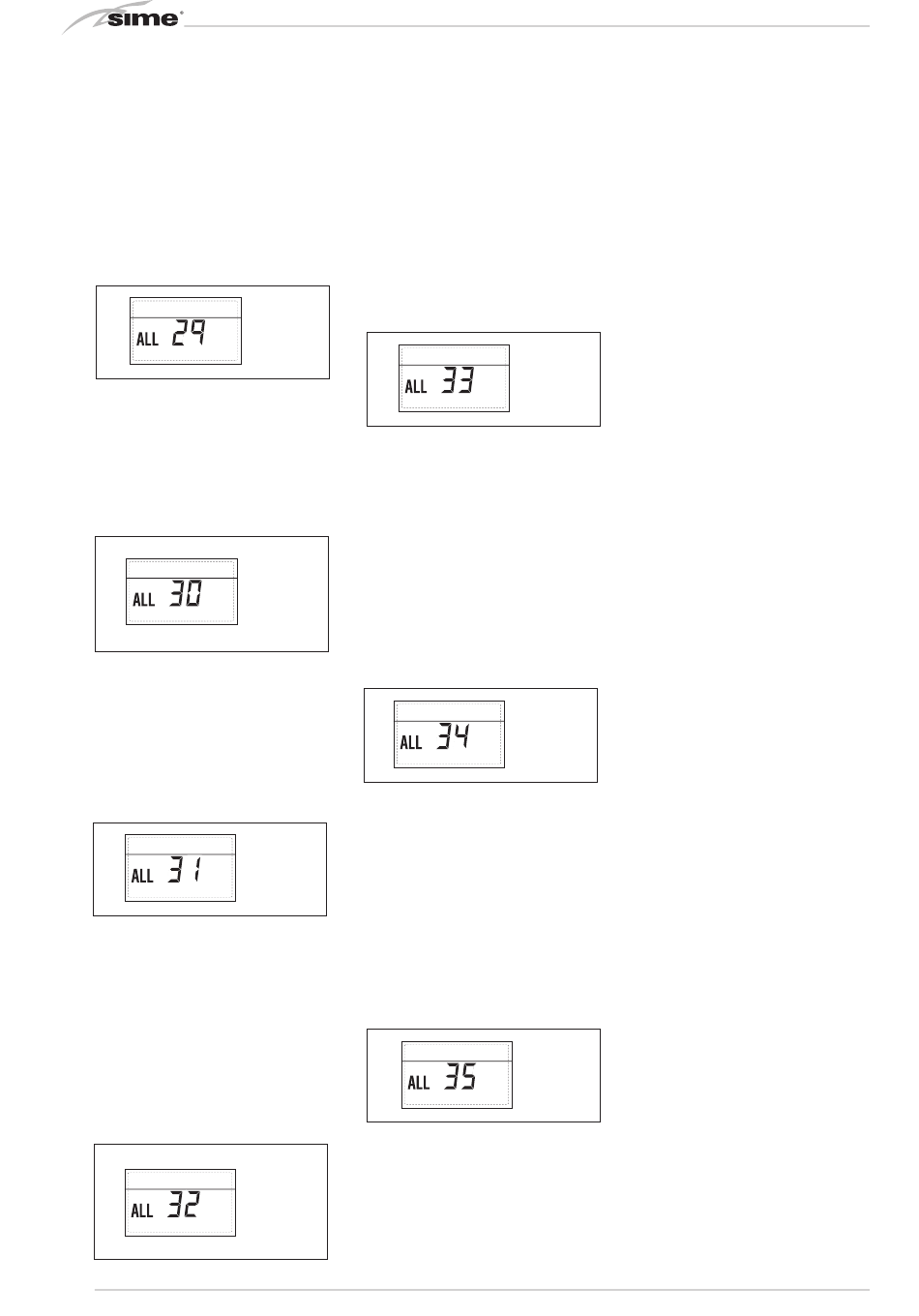

Abb. 23/23
– STÖRUNG KOMMUNIKATION KARTE
RS-485 IM KASKADENBETRIEB "ALL
34" (Abb. 23/28)
Wenn PAR 15 von "- -" abweicht
und keine Kommunikation zwischen
Heizkesselkarte und der Karte RS-485
im

KASKADEN-Betrieb

der Heizkessel an und auf dem Display
wird die Störung ALL 34 angezeigt..
Circuito
riscaldamento 2
Der Heizkessel startet wieder, wenn
die Kommunikation wieder hergestellt
Abb. 23/24
ist oder wenn PAR 15 = "- -" eingestellt
wird.
Circuito
riscaldamento 3
(impianto tre
zone)
– STÖRUNG KOMMUNIKATION KARTE
RS-485 UND E KARTE RS-485 "ALL 35"
(Abb. 23/29)
Wenn PAR 15 von "- -" abweicht und
Circuito
riscaldamento 2 keine Kommunikation zwischen minde-
stens zwei Karten RS-485 besteht,hält
Abb. 23/25
der Heizkessel an und auf dem Display
wird die Störung ALL 35 angezeigt..
Der Heizkessel startet wieder, wenn
Circuito
riscaldamento 3
die Kommunikation wieder hergestellt
(impianto tre
zone)
ist oder wenn PAR 15 = "- -" eingestellt
wird.
ACHTUNG: Im Fall eines Anschlusses Se-
quenz/Kaskade wird auf dem Display der
Fernbedienung SIME HOME der Fehlerco-
de 70 und 71 angezeigt:
- ALARM 70
Abb. 23/26
Wenn eine Störung erfolgt, die den
Circuito
riscaldamento 2
Betrieb der Kaskade blockiert (Sonde
Druckseite Kaskade ALL 31), wird auf
dem Display der Fernbedienung SIME
HOME der Fehlercode 70 angezeigt. Die
Störung auf der Kaskade untersuchen.
- ALARM 71
Wenn eine Störung auf einer der bei-
den Module erfolgt und die anderen
Module mit dem Betrieb fortfahren, so-
fern zulässig, wird auf dem Display der
Fernbedienung SIME HOME der Fehler-
code 71 angezeigt. Die Störung auf der
Kaskade untersuchen.
