5.4 Nähmaschinenoberteil an Antrieb DAC anschließen
M
1
–

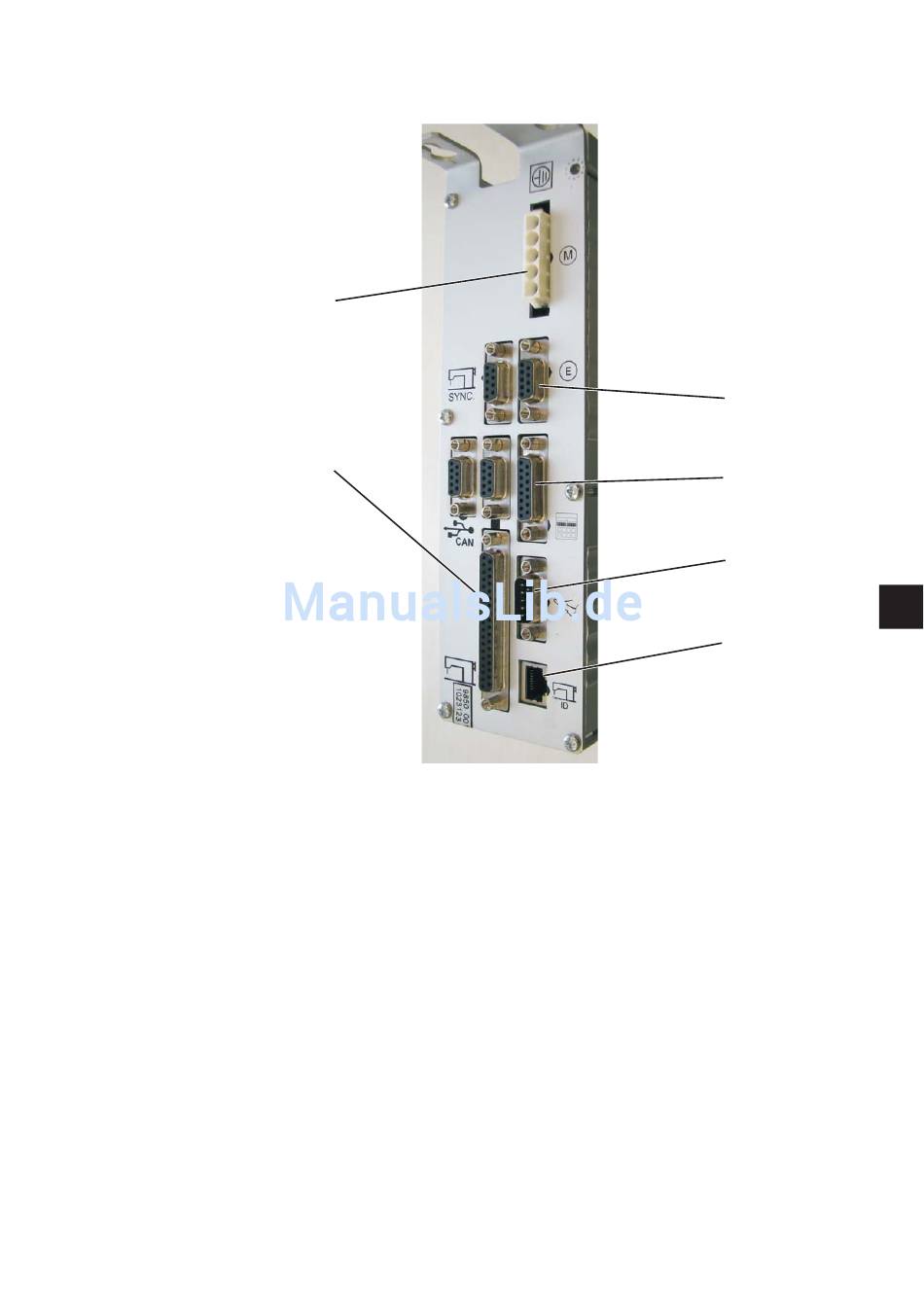

Das Anschlusskabel des Maschinenkopfes in den Konnektor (1)
mit dem Maschinensymbol anschließen.
–
Bedienungsfeld in den Konnektor (2) mit dem Panelsymbol
anschließen.
–
Den Motorencoder Stecker in den Konnektor (E) anschließen.
–
Den Motorstecker in den Konnektor (M) anschließen.
–
Den Pedalpositionsgeber in den Konnektor (3) mit Pedalsymbol
anschließen.
–
Kabel der „Maschineidentifikation" in den Konnektor ID
anschließen.
