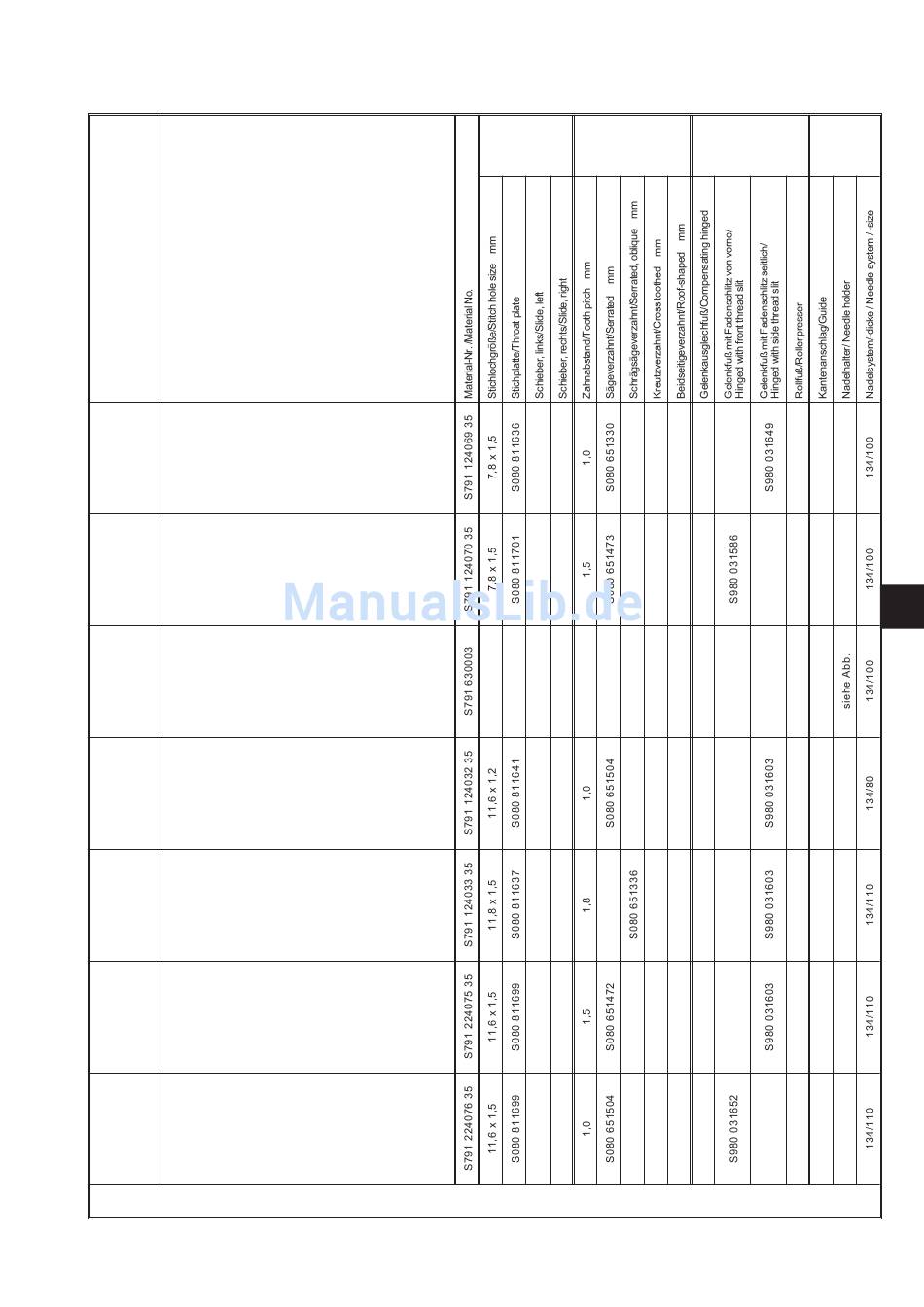

4. Nähausstattung
E-Nr.
Für Unterklasse / For Subclass
E-No.
Abb.-Nr.
Verwendungszweck / Use
Fig.No.
523 E 069 523i 411001; 523i 447001
Nähausstattung, 3-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 6 mm,
für leichtes und mittelschweres Nähgut.
523 E 070 523i 411001; 523i 447001
Nähausstattung, 4-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 6 mm,
für leichtes und mittelschweres Nähgut.
525 E 003 525i 811001; 525i 847001
Näheinrichtung für Nähen mit zwei Nadeln,
Nadelabstand 3 mm, 4 mm und 5 mm,
Nadelstärke Nm 80-110, Stichlänge max.
5 mm, für leichtes und mittelschweres Nähgut.
525 E 032 524i 811001; 524i 847001
525i 811001; 525i 847001
Nähausstattung, 4-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 10 mm,
für leichtes und mittelschweres Nähgut.
525 E 033 524i 811001; 524i 847001
525i 811001; 525i 847001
Nähausstattung, 3-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 10 mm,
für leichtes und mittelschweres Nähgut.
525 E 075 524i 811001; 524i 847001
525i 811001; 525i 847001
Nähausstattung, 4-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 10 mm,
für mittelschweres Nähgut.
525 E 076 524i 811001; 524i 847001; 525i 811001;
525i 847001; 527i 811001; 527i 847001
Nähausstattung, 4-Reihetransporteur,
Nadelstärke Nm 80-110, Stichlänge
max. 5 mm, Stichbreite max. 10 mm,
für mittelschweres Nähgut
Note: Die Nähausstattungen sind im Ersatzteilkatalog abgebildet.
„
Stichplatte Transporteur
Throat plate Feed dog
ƒ
‚
Fuß
Foot
… † 
