- Seite 1 Doppelkettenstich Knopflochautomat Bedienanleitung Aufstellanleitung Serviceanleitung Postfach 17 03 51, D-33703 Bielefeld Ÿ Potsdamer Straße 190, D-33719 Bielefeld Telefon + 49 (0) 5 21 / 9 25-00 Ÿ Telefax + 49 (0) 5 21 / 9 25 24 35 Ÿ www.duerkopp-adler.com...
-
Seite 2: Anleitung, Komplett / Manual, Complete
Anleitung, komplett / Manual, complete Übersicht Summary Bedienanleitung Operating instructions Aufstellanleitung Installation instructions Serviceanleitung Service instructions Bauschaltplan Interconnection-diagram 9870 579020 B 9870 579020 B Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Sprache: Deutsch / Englisch Telefon +49 (0) 521 / 9 25-00 •... - Seite 3 Vorwort Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
-
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder zu Beschädigungen der Maschine führen. 1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen Betriebsanleitung und nur durch entsprechend unterwiesene Bedienpersonen in Betrieb genommen werden. 2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betriebsanleitung des Motorsherstellers. -
Seite 5: Inhaltsverzeichnis
Unterfaden einfädeln ..........14 Gimpenfaden einfädeln (nur 589-221000) ........15 Fadenspannungen Nadel- und Unterfadenspannung . - Seite 6 Inhalt Seite: 9.3.2 Auswahl eines Parameters ......... . . 23 Nähvorgang .
-
Seite 7: Produktbeschreibung

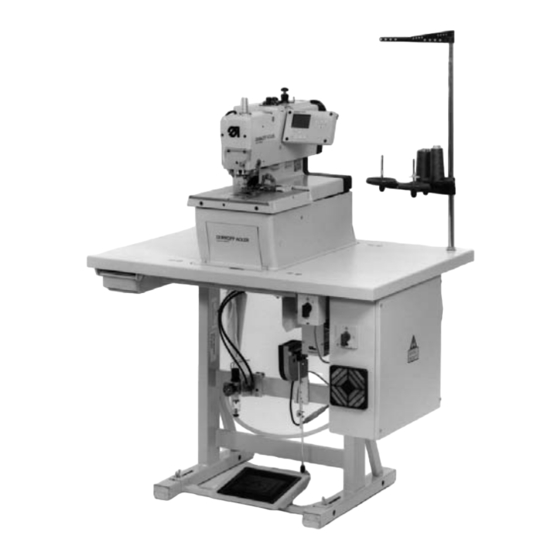

Produktbeschreibung Bestimmungsgemäßer Gebrauch Die DÜRKOPP ADLER 589 ist ein Nähautomat, der bestimmungsgemäß zum Nähen von Knopflöchern in leichtem bis mittelschwerem Nähgut verwendet werden kann. Solches Nähgut ist in der Regel aus textilen bzw. synthetischen Fasern zusammengesetztes Material. Diese Nähmaterialien werden in der Bekleidungsindustrie verwendet. - Seite 8 – variable Nähgeschwindigkeit, je nach Nähparametern (z.B. Oberfaden, Unterfaden, Nähgut, Nahtbreite) bis max. 2200 Stiche/min. – Große Laufruhe, da keine mechanische Ein- und Abschaltung. Zusätzliche Geräuschminderung durch neuen Nadelstangen- und Greiferantrieb. – Durch die Verwendung von Schrittmotoren ist der Einsatzbereich sehr variabel.
-
Seite 9: Unterklassen
Unterklassen 589-212000 Mit Kurzabschneider für den Oberfaden und Unterfaden. Der Unterfadenabschneider befindet sich in der Stichplatte, dadurch kann der Faden sehr dicht am Nähgut abgeschnitten werden. Mit flexiblem Schneiden (zwei voreingestellte längen bzw. mit Auge - ohne Auge). Für Keilriegel, Rundriegel oder Querriegel. -
Seite 10: Produktstruktur
Produktstruktur Unterklassen Ausstattung Materialnummer Nähautomat 0589 990002 Nähautomat 0589 990004 Beipack 0791 579501 Zusatzausstattung: Pneumatik-Anschlußpaket 0797 003031 Halogen Stativ-Nähleuchte 9822 510000 Tischklemme für Halogen Stativ-Nähleuchte 9822 510011 Taster 9880 579001 Gimpenfadenvorzieher 0579 590334 Anlegehilfen Anschlag für Abstand Knopfloch zu Knopfloch 0579 590344 Anschlag für Abstand Knopfloch zur Kante 0579 590104... -
Seite 11: Technische Daten
Unterfadenstärke: max. Nm 30 Drehzahl max: 2200 min Stichabstand: 0,5 - 2 mm Nählänge max.: 32 mm (Unterklasse 589-212000) (je nach Näheinrichtung) 32 mm (Unterklasse 589-221000) Schnittlänge max.: 32 mm (Unterklasse 589-212000) (je nach Näheinrichtung) 32 mm (Unterklasse 589-221000) 6 bar ± 0,5 bar... -
Seite 12: Bedienung
Die in nachstehender Tabelle empfohlenen Garne stellen nur Richtwerte dar. Je nach Näheinrichtung (E-Nr.) und Nähgut können auch andere Garne und Garndicken erforderlich sein. Unterklasse Oberfadenart und -dicke Unterfadenart und -dicke Untere Gimpenart und -dicke 589-212000 Polyester Fasergarn, Polyester-Fasergarn nicht erforderlich schappegesponnen schappegesponnen 70/3... -
Seite 13: Abnehmen Und Auflegen Der Klammerplatten
Abnehmen und Auflegen der Klammerplatten Vorsicht Verletzungsgefahr ! Das Abnehmen und Auflegen der Klammerplatten 1 muß bei ausgeschaltetem Nähautomaten erfolgen oder in der Stellung “Sicherer Halt” erfolgen. Versehentliches Niedertreten des Pedals kann bei eingeschaltetem Hauptschalter zu Beschädigungen oder Verletzungen führen. Klammerplatten abnehmen –... -
Seite 14: Nadel Wechseln
Nadel wechseln Vorsicht Verletzungsgefahr ! Die Nadel muß bei ausgeschaltetem Nähautomat oder in der Stellung “Sicherer Halt” gewechselt werden. – Schraube 1 lösen. – Nadel 2 aus der Nadelstange ziehen. – Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange einschieben. -
Seite 15: Oberfaden Einfädeln
Oberfaden einfädeln Vorsicht Verletzungsgefahr ! Der Oberfaden darf nur bei ausgeschalteter Maschine oder im “Einfädelmodus” (siehe Kapitel “Einfädelmodus”) eingefädelt werden. – Oberfaden wie in den Abbildungen dargestellt einfädeln. – Zum Einfädeln des Oberfadens den Einfädeldraht (im Beipack) durch die hohle Nadelstange 1 von unten nach oben schieben. –... -
Seite 16: Unterfaden Einfädeln
Unterfaden einfädeln Vorsicht Verletzungsgefahr ! Der Unterfaden darf nur bei ausgeschalteter Maschine oder im “Einfädelmodus” (siehe Kapitel “Einfädelmodus”) eingefädelt werden. Der Automat muß in Endstellung stehen, d.h. der Greiferbock soll mit den Greifern nach vorn zeigen. – Klammerplatten abnehmen (siehe Kapitel 3.2). –... -
Seite 17: Gimpenfaden Einfädeln (Nur 589-221000)
Gimpenfaden einfädeln (nur 589-221000) Gimpe 589-221000 Vorsicht Verletzungsgefahr ! Der Gimpenfaden darf nur bei ausgeschalteter Maschine oder im “Einfädelmodus” (siehe Kapitel “Einfädelmodus”) eingefädelt werden. – Den Gimpenfaden wie aus den Abbildungen ersichtlich einfädeln. – Aus dem Gimpenloch der Stichplatte ein ca. 25 mm langes... -
Seite 18: Fadenspannung
Fadenspannung Nadel- und Unterfadenspannung Die Fadenspannungen richten sich nach Art und Qualität des Garnes sowie des Nähgutes. Mit einer möglichst geringen Fadenspannung soll das gute Aussehen des Knopfloches erreicht werden. Zu feste Fadenspannunngen können bei dünnem Nähgut zu unerwünschtem Kräuseln und Fadenreißen führen. Oberfadenspannung Die Oberfadenspannung muß... -
Seite 19: Fadenanzugsfeder Für Den Unterfaden
Fadenanzugsfeder für den Unterfaden Vorsicht Verletzungsgefahr ! Fadenanzugsfeder nur bei ausgeschaltetem Knopflochautomat oder im “Sicheren Halt” einstellen. Die Fadenanzugsfeder 1 beeinflußt durch ihre Ausschlagweite und Vorspannkraft den Unterfadenanzug und somit Form und Perlung des Knopfloches. Ausschlagweite einstellen: – Schraube 2 lösen. –... -
Seite 20: Schneidblöcke Wechseln
Schneidblöcke wechseln Es stehen zwei Schneidblöcke zu verfügung. Das Verändern der Schnittlänge ist durch Wechseln der Schneidblöcke möglich. Vorsicht Verletzungsgefahr ! Schneidblock nur bei ausgeschaltetem Knopflochautomaten oder im “Sicheren Halt” wechseln. Entnehmen des Schneidblockes – Klammerplatten abnehmen (siehe Kapitel 3.2). –... -
Seite 21: Spreizen Des Nähgutes
Spreizen des Nähgutes Beim Schneiden vor dem Nähen öffnet sich der Einschnitt, damit die einstechende Nadel die linke und rechte Nahtreihe sauber vernähen kann, ohne die Schnittkante des Nähgutes anzustechen. Bei nachher schneidenden Automaten wird das Nähgut für den Nähvorgang straff gehalten. Normalerweise genügt eine Spreizung von 1,5 mm. -
Seite 22: Einschalten - Ausschalten - Sicherer Halt
Einschalten - Ausschalten - Sicherer Halt Einschalten – Schalter 1 für den Nähantrieb muß auf Stellung 1 stehen. – Hauptschalter 2 einschalten. Es erscheint kurz das Dürkopp Adler Logo. Der Startbildschirm erscheint. Ausschalten – Hauptschalter 2 ausschalten. Es werden sofort alle Antriebe und die Steuerung vom Stromnetz getrennt. -
Seite 23: Einfädelmodus Ein-/Ausschalten
Der Nähautomat ist nähbereit. Steuerung Allgemeines Der Knopflochautomat der Klasse 589 ist mit einer programmierbaren Steuerung ausgestattet. Es können bis zu 50 unterschiedliche Knopflöcher definiert werden. Die Knopflöcher können in bis zu 25 Sequenzen programmiert werden. Jede Sequenz kann bis zu 5 Knopflöcher enthalten. -
Seite 24: Bedienen Der Steuerung
Bedienen der Steuerung Anzeige OK-Taste Eingabefeld Taste Funktion ï ð Im Hauptmenü zwischen den Knopflochprogrammen wechseln. Wenn ein Eingabefeld aktiviert ist: Zwischen den Stellen wechseln. Bei Funktionen mit mehreren Auswahlmöglichkeiten zwi- schen den Parametern zu wechseln, z.B. zwischen “vor dem Nähen schneiden”, “nach dem Nähen schneiden” und “nicht schneiden”... -
Seite 25: Parameterwerte Ändern
Parameterwerte ändern 9.3.1 Zahlenwerte Zahlenwerte können auf folgende Weise verändert werden: Mit den Pfeiltasten ñ und ò die Zeile auswählen, in der sich der zu – ändernde Wert befindet. – Eingabetaste betätigen. Der Cursor blinkt unter einer Stelle des Zahlenwertes. Mit den Pfeiltasten ï... -
Seite 26: Nähvorgang
Nähvorgang 9.4.1 Einschalten Nummer der Knopflochsequenz Knopflochform Knopflochsequenz Drehzahl Knopflochlänge Schneidmodus Stückzähler – Hauptschalter einschalten. Es erscheint für kurze Zeit das DÜRKOPP ADLER Logo. – Der Hauptbildschirm erscheint. – Taste “RST” am Bedienfeld drücken. Der Knopflochautomat fährt in Einlegeposition und ist nähbereit. In der linken Hälfte der Anzeige erscheint eine Skizze von dem Knopfloch, das als nächstes genäht werden soll. -
Seite 27: Knopflochparameter Ändern
9.4.3 Knopflochparameter ändern Die wichtigsten Parameter des Knopflochs werden auf dem Hauptbildschirm angezeigt. Ändern der Parameter Mit den Pfeiltasten ñ und ò die Zeile mit dem zu ändernden – Parameter auswählen. – OK-Taste betätigen. – Parameterwert ändern. – Eingabetaste zum Übernehmen des geänderten Wertes betätigen. –... -
Seite 28: Nähen
Nach dem Nähvorgang bewegt sich der Nähautomat wieder in Einlegeposition. 9.5.1 Schnellabschaltung Das umfassende Sicherheitssystem der 589 ermöglicht bei Fehlbedienung, Nadelbruch, Fadenbruch usw. unterschiedliche Maßnahmen zur sofortigen Stillsetzung. – Pedal über die Ruhestellung hinaus rückwärts betätigen, Taste “RST” drücken oder die Taste 1 bzw 2 des Handtasters drücken. -
Seite 29: Knopflochprogramm Ändern
Knopflochprogramm ändern Im Knopflochprogrammiermenü können bis zu 50 verschiedene Knopflöcher programmiert werden. Für jede Knopflochform können verschiedene Parameter verändert werden. In der linken Hälfte der Anzeige befindet sich eine Skizze der aktuellen Knopflochform. Wenn in der rechten Hälfte mit Hilfe der Pfeiltasten ñ... - Seite 30 Maß Bezeichnung Stichabstand Keilriegellänge Länge Querriegellänge seitliche Querriegellage Stichabstand im Querriegel Raupenverlängerung Augenform Augenform Hinweis Es werdem nicht alle Symbole angezeigt, sondern nur die, die für den eingestellten Knopflochtyp wichtig sind. Symbol Parameter Bedeutung Knopflochnummer Die Nummer des Knopfloches, das bearbeitet werden soll.
- Seite 31 Symbol Parameter Bedeutung Zwischenstoff Mit diesem Parameter kann die Art des Zwischenstoffs verändert werden. Keilriegellänge Bei Knopflöchern mit Keilriegeln, die Länge von der Spitze des Keiles bis zum Ende des Keiles (Maß kl). Die Minimale Keilriegellänge beträgt 2 mm. Beim Ändern der Knopflochlänge ist zu beachten, daß...
-
Seite 32: Knopflochreihenfolge
Knopflochreihenfolge Die Steuerung der 589 kann mit bis zu 25 Sequenzen von Knopflochformen programmiert werden. Jede Sequenz kann bis zu 5 Knopflöcher enthalten. – Taste “S” betätigen. Die Steuerung wechselt in das Menü zum Programmieren von Knopflochsequenzen. – Zum Programmieren oder Ändern einer Knopflochform Taste “P” drücken. -
Seite 33: Stückzähler
Stückzähler Allgemeines Der Knopflochautomat 589 ist mit einem Stückzähler ausgestattet. Der Stückzähler zählt die Anzahl der genähten Knopflöcher, nicht die Anzahl der genähten Knopflochsequenzen. Hinter dem Zeichen “S” wird der aktuelle Wert des Stückzählers angezeigt. Der Wert des Stückzählers bleibt nach einem Ausschalten erhalten. -
Seite 34: Kurzbeschreibung Für Die Programmierung Von Knopflöchern Und Sequenzen
Kurzbeschreibung für die Programmierung von Knopflöchern und Sequenzen 9.9.1 Knopflochnummer wählen – Fußpedal zurücktreten Stofftrageplatte und Greiferbock bewegen sich in ihre Ausgangsposition – Taste “P” betätigen Die Anzeige auf dem Display wechselt vom Nähmodus auf den Knopflochprogrammiermodus In diesem Modus können die Parameter der Knopflöcher verändert werden. -
Seite 35: Kurzbeschreibung Einstellen Von Knopflochfolgen
9.10 Kurzbeschreibung Einstellen von Knopflochsequenzen 9.10.1 Knopflochsequenz wählen – Fußpedal zurücktreten Stofftrageplatte und Greiferbock bewegen sich in ihre Ausgangsposition – Taste “S” betätigen. Die Anzeige auf dem Display wechselt vom Nähmodus auf den Sequenzmodus In diesem Modus können Sequenzen programmiert werden. Die Zeile Sequenznummer ist dunkel unterlegt. -
Seite 36: Fehlermeldungen Druckwächter
Fehlermeldungen 10.1 Druckwächter Der Druckwächter überwacht den Luftdruck der zugeführten Luft, wenn keine Druckluft zur Verfügung steht oder der Druck zu gering ist, erscheint auf der Anzeige nebenstehender Warnhinweis. Fehlerbehebung – Nähautomat ausschalten. – Ausreichend Druckluft zur Verfügung stellen. – Nähautomat einschalten. -
Seite 37: Wartung
Wartung Vorsicht Verletzungsgefahr ! Wartungsarbeiten nur bei ausgeschalteter Maschine vornehmen. Wo Wartungsarbeiten bei laufender Maschine durchgeführt werden müssen, mit größter Vorsicht arbeiten. 11.1 Reinigung Eine sauberer Nähautomat schützt vor Störungen ! Tägliche Reinigung: – Säubern Sie täglich den Bereich Greifer, Fadenabschneider, Stichplatte und den Nähkopf von Nähstaub, Fadenresten und Schneidabfällen. -
Seite 38: Ölen
11.2 Ölen Prüfen Sie wöchentlich den Ölstand an den Ölbehältern 1 und 2 ! Vorsicht Verletzungsgefahr ! Öl kann Hautausschläge hervorrufen! Vermeiden Sie längeren Hautkontakt! Waschen Sie sich nach Hautkontakt gründlich! ACHTUNG ! Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen.
