7.11 Steuerung der Maschine mit Positionierantrieb

und automatischer Steuerung durch Elektromagneten
7.11.1

Mit Pedal

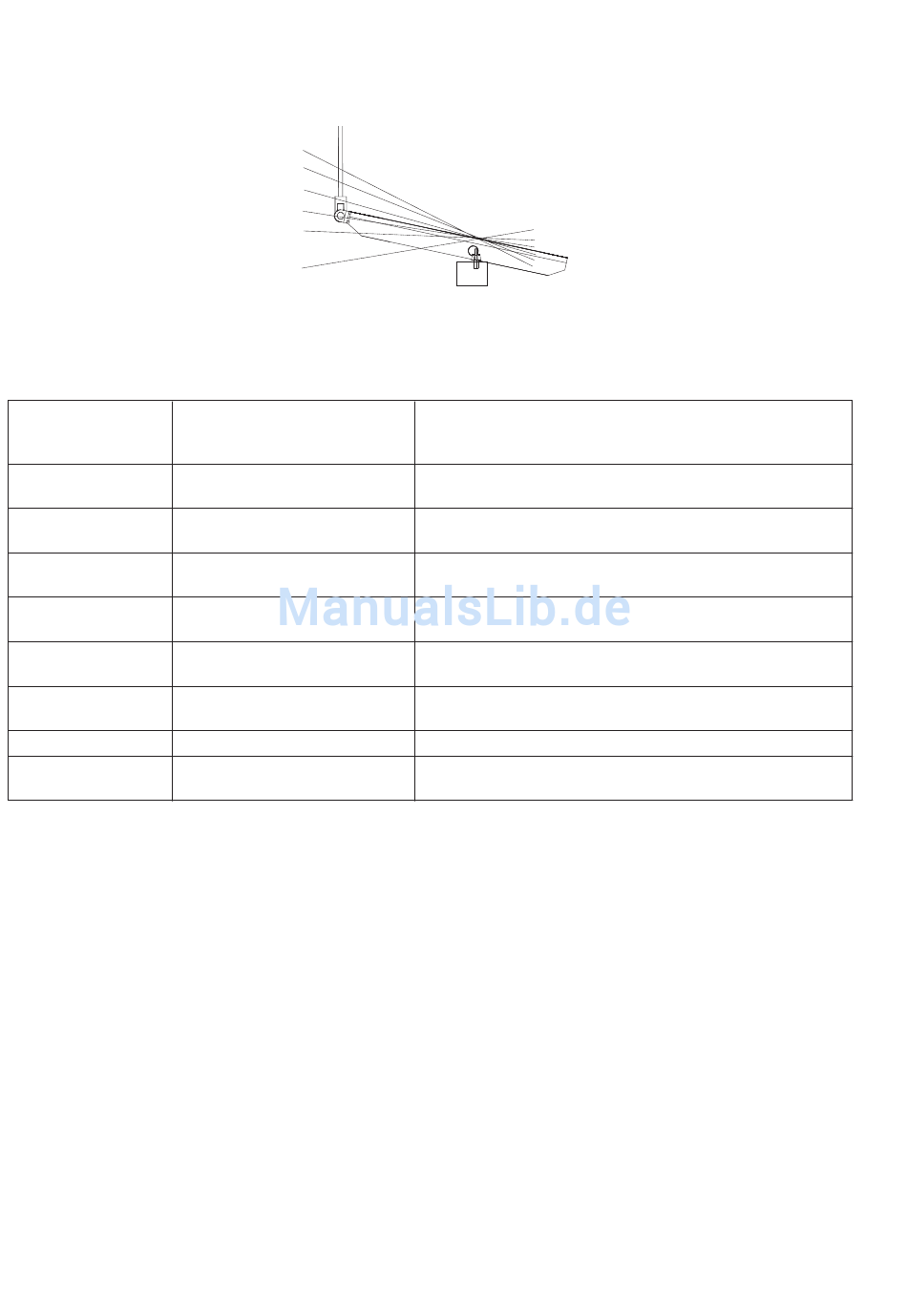

Pedalposition
-2
-1
0
1
2
3
:
13
22
-2
-1
0
1
2
13
Die Pedalposition wird mittels des Sollwertgebers, der 16 Stufen
unterscheidet, eingelesen.
Die Bedeutung is in der Tabelle angegeben:
Pedalbewegung
Mit Ferse völlig rückwärts
Mit Ferse mäßig rückwärts
Neutrale Position
Mäßig forwärts
Weiter forwärts
Weiter forwärts
:
Völlig forwärts
Bemerkung: Der neutralen Position kann die Nadelposition
(oben/unten) sowie die Fußposition (unten/oben) beim Stopp der
Maschine im Naht (Pedal in neutrale Position setzen), die Fußposition
(unten/oben) nach dem Nahtbeendung (durchs Pedaltreten mit Ferse
völlig rückwärts und Pedalsetzung in neutrale Position) vorgewählt
werden.
Bedeutung
Befehl zum Fadenabschneiden (Nahtende)
Befehl zur Fußlüftung
siehe Bemerkung
Befehl zur Fußsenkung
Nähen mit minimaler Geschwindigkeit (1. Gang)
Nähen - 2. Gang
:
Nähen mit minimaler Geschwindigkeit (12. Gang)
