4.2

Bedienfeld des Positionierantriebes montieren

–

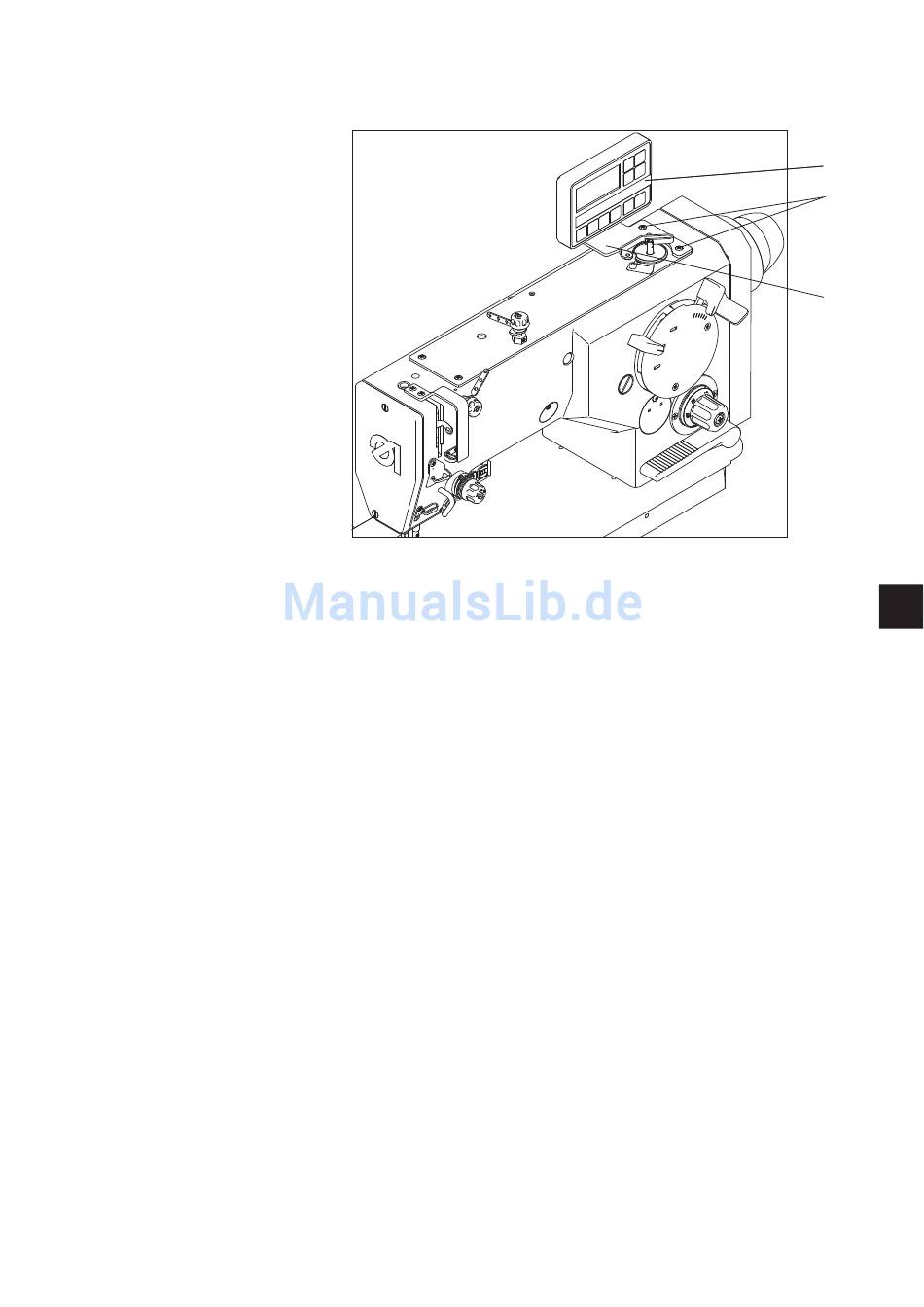

Das abgebildete Bedienfeld (1) ist Efka V810 bezeichnet. An den
gleichen Halter kann auch ein komfortabeleres Bedienfeld V820
aufmontiert werden. Im ähnlichen Verfahren wird auch Panel
OP1000 des DAC Antriebes montiert. (Abbildung im Katalog der
Ersatzteile).
–
Zwei Schrauben (3) ausschrauben und nachfolgend den Halter (2)
anschrauben.
–
Auf den Halter (2) das Bedienfeld (1) anschrauben und dessen
Kabel unter die Tischplatte und nachfolgend durch das Kabelkanal
bis den Steuerschrank des Motors durchziehen.
1
3
2
