Descripción General Del Producto - Novoferm NovoDock L320R Original-Montage- Und Betriebsanleitung

3 Descripción del producto
1

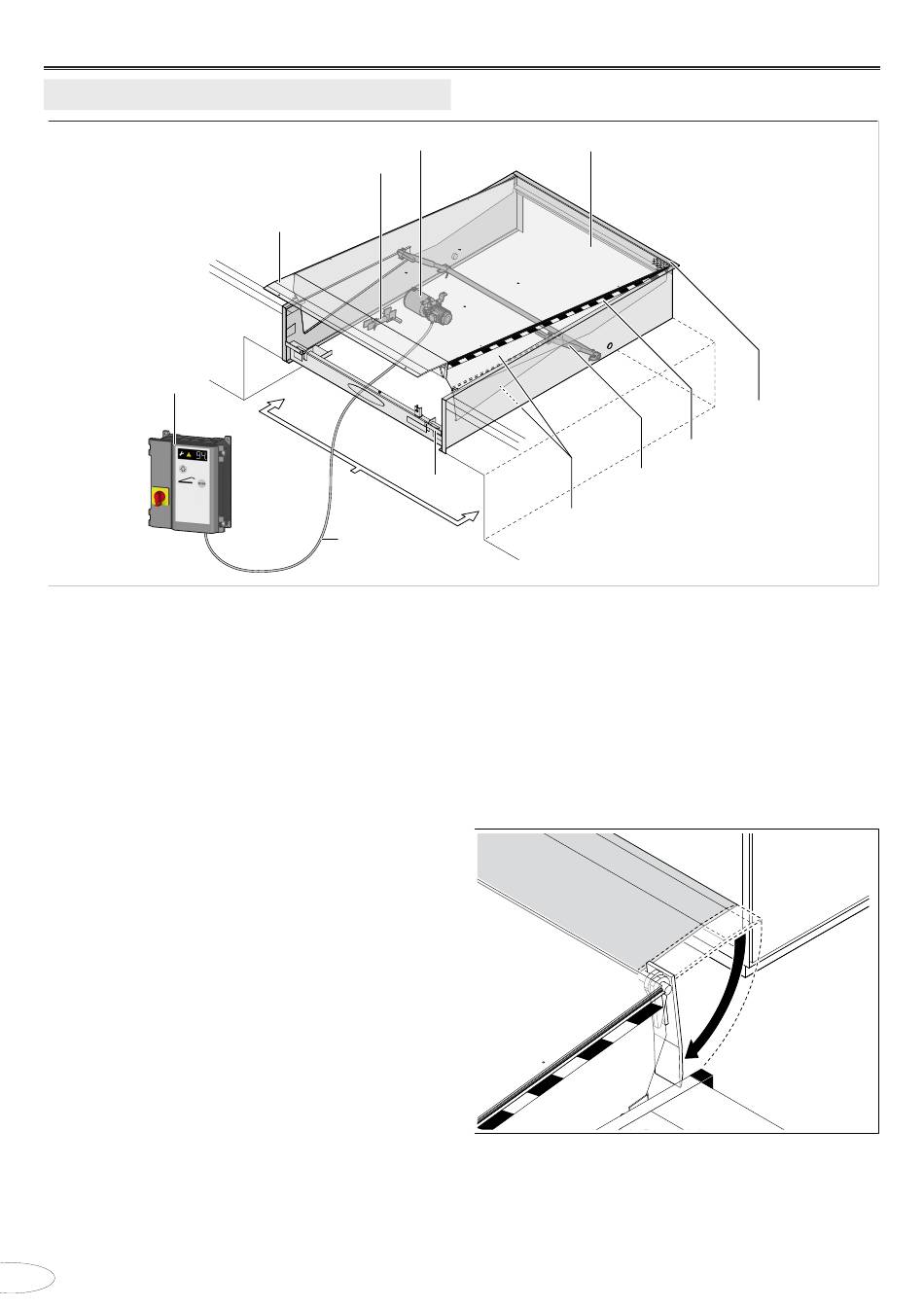

Fig. 1: Ilustración a modo de ejemplo, la imagen puede diferir del producto
1 Unidad de control
2 Espacio de acceso inferior
3 Arnés de cables
4 Lengüeta plegable
La plataforma del puente de carga está adosada me-
diante una bisagra al lateral de la rampa de descarga
y, por lo tanto, se puede regular en altura desde el la-
do del vehículo. La lengüeta plegable permite empal-
marla con la superficie de carga del camión. Regula
las diferencias de altura incluso en caso de variacio-
nes en altura del camión, y permite al mismo tiempo
acceder al vehículo mediante un montacargas.
En la posición de reposo, la plataforma del puente de
carga está orientada al nivel del suelo y se puede
avanzar sobre ella con la máxima carga nominal.
Opción: segmentos plegables laterales en la
lengüeta plegable
La lengüeta plegable del puente de carga se puede
equipar con segmentos laterales plegables que se
pliegan hacia abajo independientemente de la pieza
central (p. ej. automáticamente al detectar resistencia
o manualmente). Esto reduce la anchura de la super-
ficie de apoyo, por lo que los camiones también de-
ben descargarse sobre una superficie de carga más
estrecha. Cuando el puente de carga regresa a la po-
sición de reposo, los segmentos plegables laterales
encajan de forma automática. Así, para la siguiente
66 - ES
6
5
4
2
8
3
5 Cilindro de la lengüeta
plegable
6 Unidad hidráulica
7 Plataforma del puente de
carga
8 Placa de características
¡Este manual de montaje, manejo y mantenimiento debe conservarse durante todo el periodo de uso!
3.1 Descripción general del producto
7
10
9
9 Chapa lateral/protectora
10 Cilindro elevador
11 Tiras de advertencia
12 Bastidor
apertura la lengüeta plegable vuelve a estar disponi-
ble en toda su anchura.
Fig. 2: Ilustración a modo de ejemplo, la imagen puede diferir del
producto
12
11
