Produktbeschreibung

1

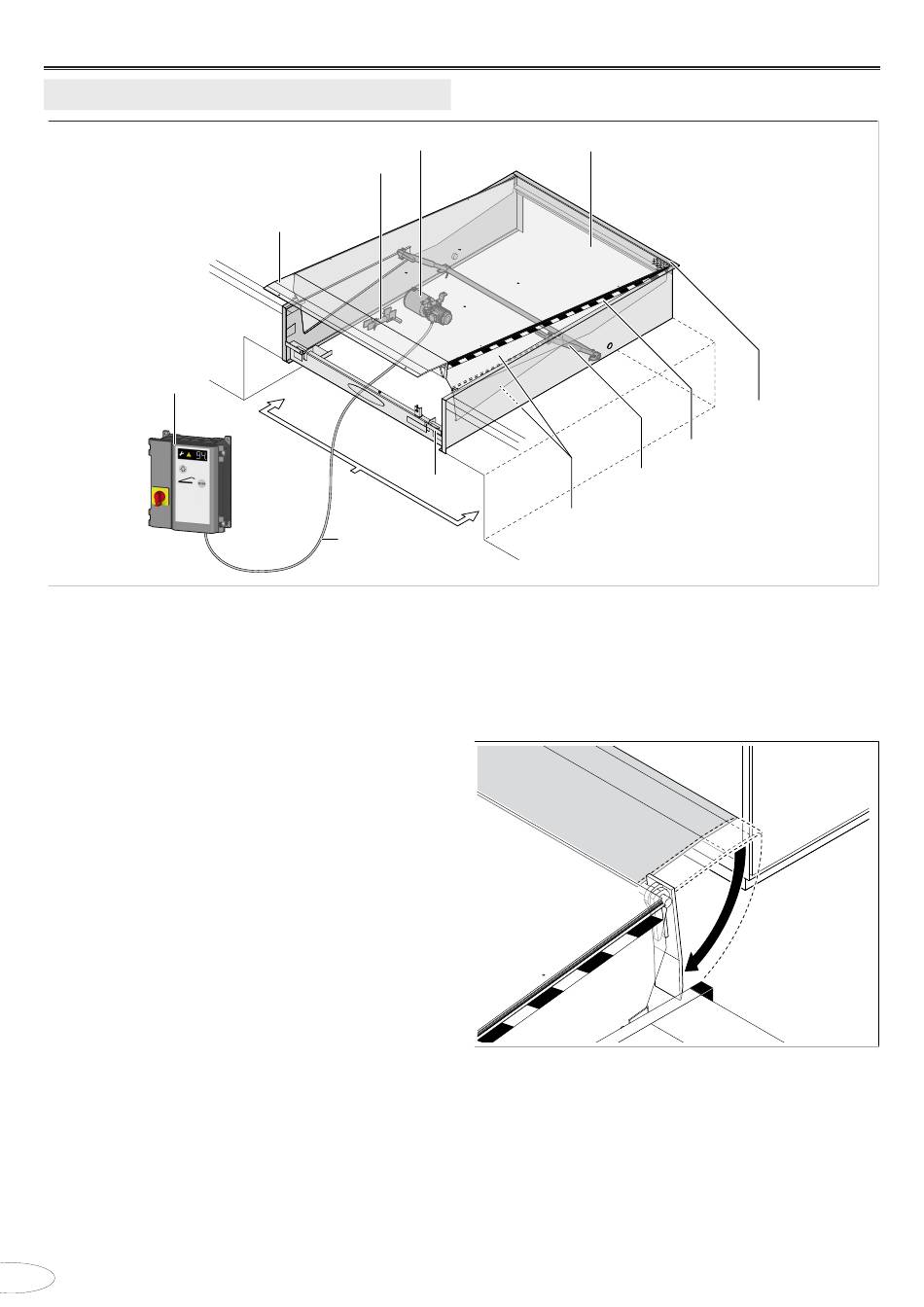

Abb. 1: Exemplarische Darstellung, Abbildung kann vom Produkt abweichen
1 Steuerung
2 Unterfahrraum
3 Kabelbaum
4 Klapplippe
Die Ladebrückenplattform ist auf der Seite der Verla-
derampe in einem Scharnier gelagert und dadurch
auf der Seite des Fahrzeugs höhenverstellbar. Zum
Aufsetzen auf die LKW-Ladefläche dient die Klapplip-
pe. Sie steuert den Höhenausgleich auch bei Höhen-
bewegung des LKW und ermöglicht gleichzeitig das
Befahren des LKW mit einem Flurförderfahrzeug.
In Ruhestellung ist die Ladebrückenplattform bodene-
ben ausgerichtet und kann mit voller Nennlast über-
fahren werden.
Option: Seitliche Klappsegmente an der
Klapplippe
Die Klapplippe der Ladebrücke kann mit seitlichen
Klappsegmenten ausgestattet sein, die unabhängig
vom mittleren Teil nach unten klappen (z. B. automa-
tisch bei Widerstand oder manuell einklappbar). Die
Breite der Auflagefläche wird dadurch verkleinert, so
dass auch LKW mit schmalen Ladeflächen abgefer-
tigt werden können. Wenn die Ladebrücke wieder in
Ruhestellung fährt, rasten die seitlichen Klappseg-
mente automatisch ein. So steht beim nächsten Aus-
klappen die Klapplippe wieder mit ihrer vollen Breite
zur Verfügung.
6 - DE
6
5
4
2
8
3
5 Klapplippenzylinder
6 Hydraulikeinheit
7 Ladebrückenplattform
8 Typenschild
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
3.1 Allgemeine Produktübersicht
7
10
9
9 Seitenblech/Schutzblech
10 Hubzylinder
11 Warnstreifen
12 Rahmen
Abb. 2: Exemplarische Darstellung, Abbildung kann vom Produkt
abweichen
12
11
