Montage
4.1
Veiligheidsaanwijzingen voor
installeren en montage
Vergiftigingsgevaar door schadelijke
WAARSCHUWING
rook bij het lassen van verzinkte of
gelakte onderdelen!
Bij het lassen aan verzinkte of gelakte
onderdelen ontstaat rook, die bij het in-
ademen schadelijk zijn voor de gezond-
heid.
•
Om dit te vermijden op de te lassen
locaties de lak en indien nodig de
zinklaag wegslijpen.
•
Het installeren mag alleen worden uitgevoerd
door vakkrachten.
•
Maak uzelf vóór aanvang van het installeren van
het product vertrouwd met alle
installatieaanwijzingen.
•
Het installeren nooit alleen uitvoeren. Enkele
werkstappen kunnen uitsluitend door twee
personen worden uitgevoerd.
4.2
Leveringsomvang
De leveringsomvang bevat:
•
Laadbrug met voorgemonteerde componenten
– Hydrauliekeenheid
– 4 transportogen
Afb. 6: Voorbeeldweergave
1
Netaansluiting: 3 N~, 400 V, 50 Hz
Netafzekering: 10 A
2
Lege buis (kabelkanaal), binnendiameter min.
70 mm, bochtstuk ≤ 45°
92 - NL
•
Montage- en gebruikshandleiding
•
Doos met:
– Besturing inclusief kabelboom
– Montage- en gebruikshandleiding voor de
besturing
– Korte gebruikshandleiding
– Kabelbeugels
– Afsluitpluggen
•
Indien nodig reparatielak
4.3
Montagevoorwaarden
4.3.1 Voorbereiding (niet meegeleverd)
Zorg vóór aanvang van de montage dat is voldaan
aan de volgende voorwaarden:
Voor alle inbouwsituaties:
•

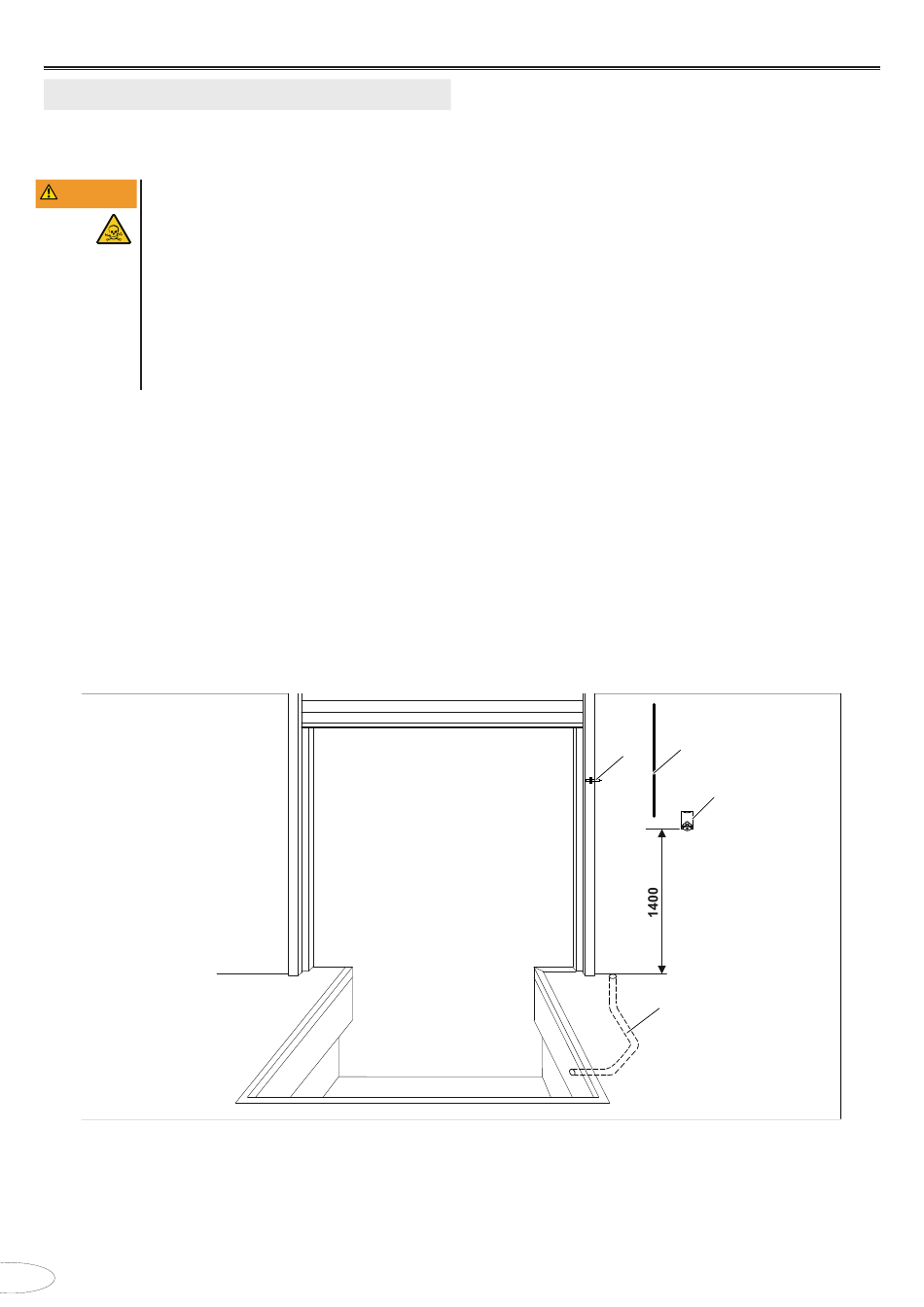

De afmetingen van de inbouwlocatie voldoen aan
de specificaties van de inbouwtekening.
– Lengte en breedte
– Hoogte aan de voor- en achterzijde
– Haaksheid (lengteverschillen bij diagonalen
maximaal 10 mm)
•
Positie en uitvoering van de lege buis (Ø 70 mm)
voor het leggen van de kabel volgens de
inbouwtekening.
•
Een netaansluiting is aanwezig in de buurt van
de montagelocatie.
•
De oude laadbrug is gedemonteerd. Het
achtergebleven stalen frame op de inbouwlocatie
is nog intact.
3
CEE stopcontact 16 A
4
Sensorpositie deur (optioneel)
