4
Montage
4.1
Sicherheitshinweise für die Installation
und Montage
Vergiftungsgefahr durch schädlichen
WARNUNG
Rauch beim Schweißen verzinkter
oder lackierter Bauteile!
Beim Schweißen verzinkter oder la-
ckierter Teile entsteht Rauch, der beim
Einatmen gesundheitliche Beeinträchti-
gungen zur Folge hat.
•
Zur Vermeidung schleifen Sie an
den zu schweißenden Stellen den
Lack und, falls vorhanden, die Zink-
schicht ab.
•
Die Installation darf nur durch Fachkräfte
erfolgen.
•
Machen Sie sich vor Beginn der
Produktinstallation mit allen
Installationsanweisungen vertraut.
•
Führen Sie die Installation nie alleine durch.
Einige der Arbeitsschritte können nur durch zwei
Personen ausgeführt werden.
4.2
Lieferumfang
Der Lieferumfang enthält:
•
Ladebrücke mit vormontierten Komponenten
– Hydraulikeinheit

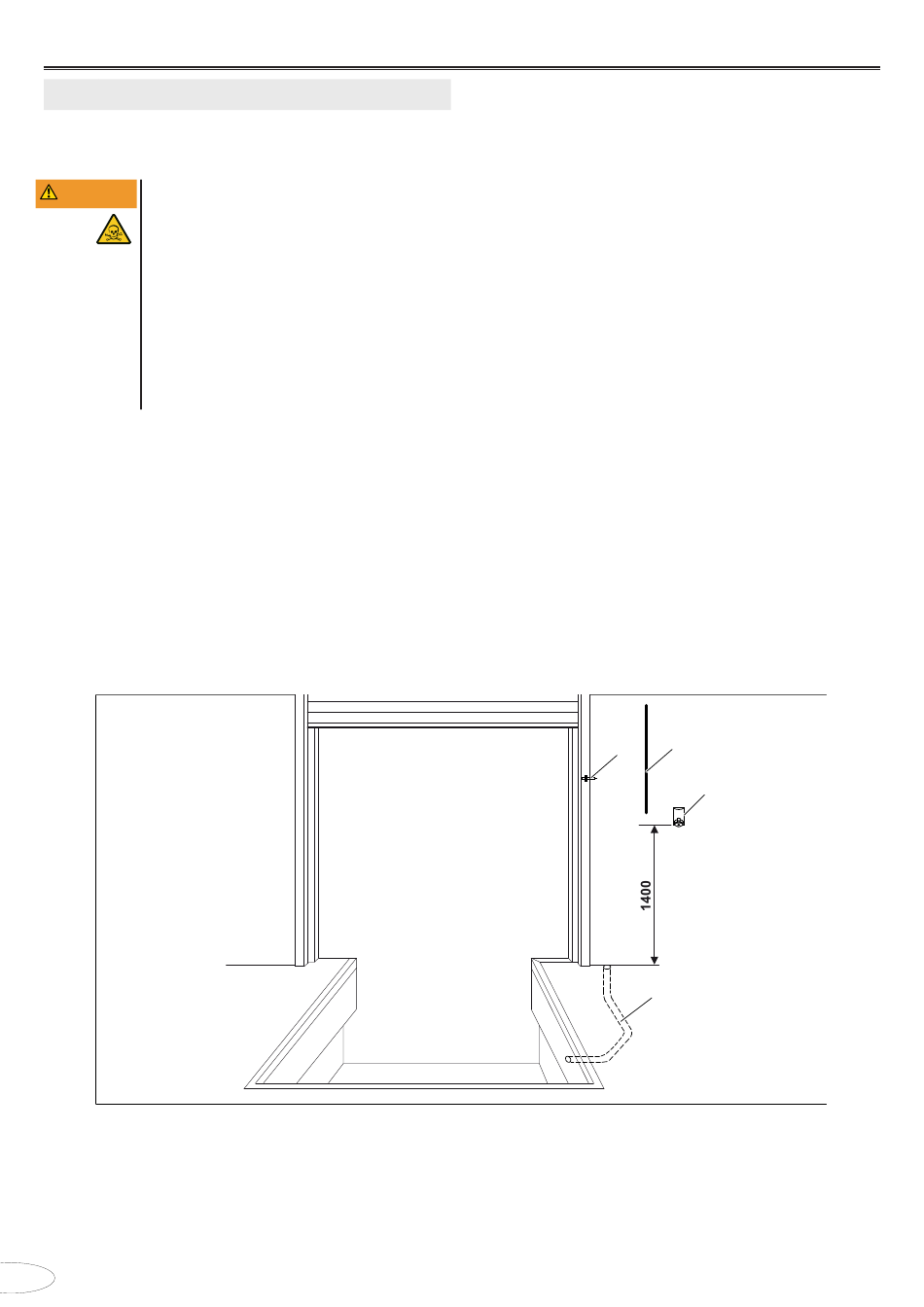

Abb. 6: Exemplarische Darstellung
1
Netzanschluss: 3 N~, 400 V, 50 Hz
Netzabsicherung: 10 A
2
Leerrohr (Kabelkanal), Innendurchmesser min. 70 mm,
Rohrbögen ≤ 45°
10 - DE
– 4 Transportösen
•
Montage- und Betriebsanleitung
•
Karton mit:
– Steuerung inklusive Kabelbaum
– Montage- und Betriebsanleitung der
Steuerung
– kurzgefasster Betriebsanleitung
– Kabelschellen
– Verschlussstopfen
•
Ggfs. Ausbesserungslack
4.3
Montagevoraussetzungen
4.3.1 Vorbereitung (nicht im Lieferumfang)
Stellen Sie vor Beginn der Montage sicher, dass fol-
gende Voraussetzungen erfüllt sind:
Für alle Einbausituationen:
•
Die Maße der Einbaustelle entsprechen den
Vorgaben der Einbauzeichnung.
– Länge und Breite
– Höhe an Vorder- und Rückseite
– Rechtwinkligkeit (Längenunterschied der
Diagonalen maximal 10 mm)
•
Position und Ausführung des Leerrohrs
(Ø 70 mm) zur Verlegung des Kabels gemäß
Einbauzeichnung.
•
Ein Netzanschluss in der Nähe des
Montageortes der Steuerung ist vorhanden.
•
Die alte Ladebrücke ist demontiert. Der
verbliebene Stahlrahmen an der Einbaustelle ist
noch intakt.
3
4
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
1
4
3
2
CEE Steckdose 16 A
Sensor Position Tor (optional)
