4

Montage

4.1
Consignes de sécurité pour
l'installation et le montage
Risque d'intoxication par des fumées
AVERTISST
toxiques lors de travaux de soudage
sur des pièces galvanisées ou
peintes.
Le soudage de pièces galvanisées ou
peintes entraîne la formation de fumée
pouvant être dangereuse pour la santé
en cas d'inhalation.
Afin d'éviter ce risque, enlevez à la
ponceuse la peinture et, le cas
échéant, la couche de galvanisation
aux positions à souder.
L'installation ne doit être réalisée que par du
personnel qualifié.
Avant de commencer l'installation du produit,
familiarisez-vous avec l'ensemble des
instructions.
N'effectuez jamais l'installation sans l'aide d'une
autre personne. Certaines étapes de l'installation
ne peuvent être réalisées que par deux
personnes.
4.2

Contenu de la livraison

La livraison comprend les éléments suivants :
Niveleur de quai avec des composants pré-
montés
– Unité hydraulique

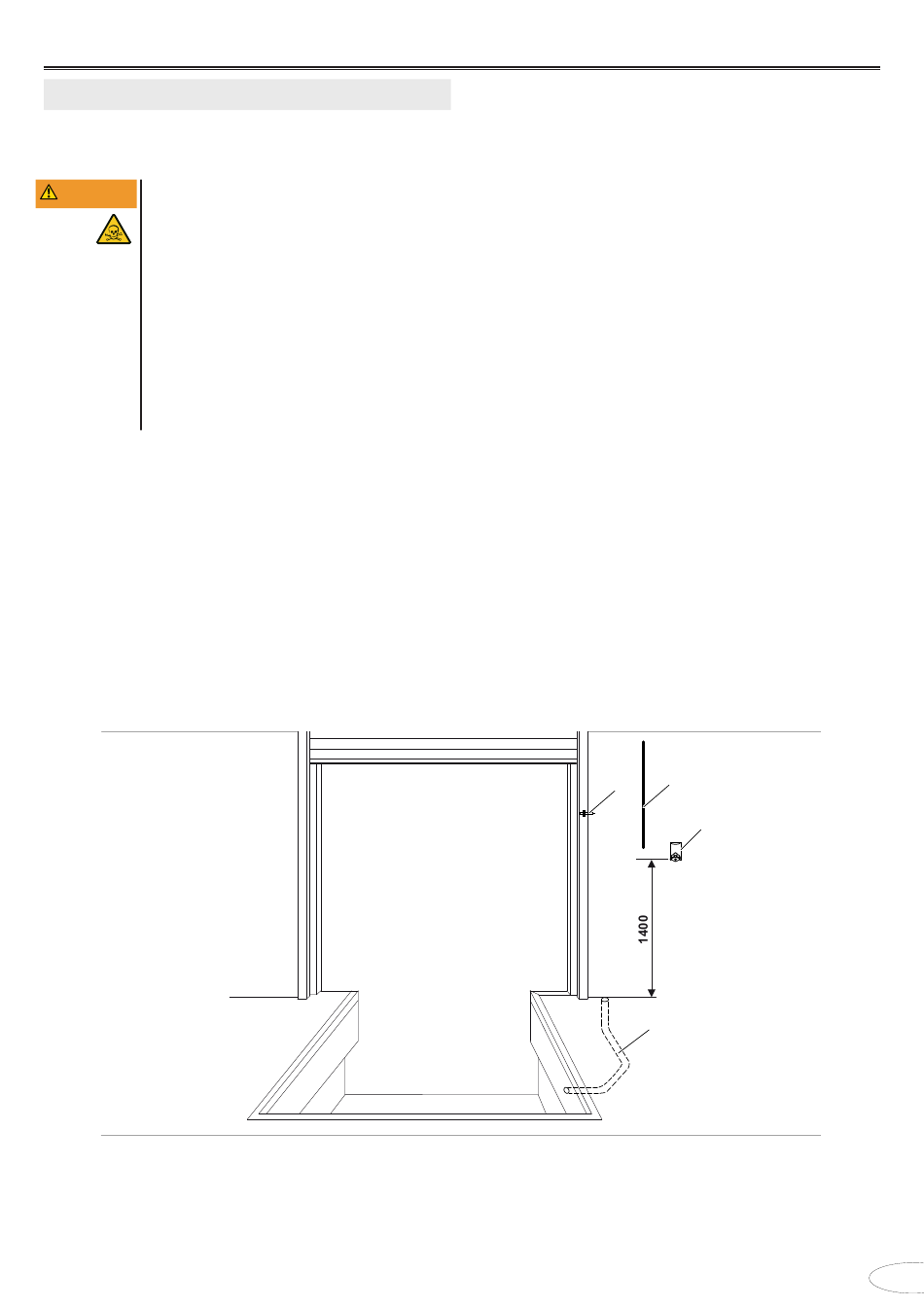

Fig. 6: illustration à titre d'exemple
1 Raccordement secteur : triphasé, 400 V, 50 Hz
Disjoncteur : 10 A
2 Gaine vide (conduite de câbles), diamètre minimum
intérieur 70 mm, angles de courbure ≤ 45°
Cette notice de montage, d'utilisation et de maintenance doit être conservée pendant toute la durée d'utilisation !
– 4 œillets de transport
Notice de montage et d'utilisation
Carton comportant
– Commande et faisceau de câbles
– Notice de montage et d'utilisation de la
commande
– Notice condensée
– Colliers de fixation
– Bouchons obturateurs
Le cas échéant, peinture de réparation
4.3

Conditions requises pour le montage

4.3.1 Préparation (non comprise dans la
livraison)
Avant de commencer le montage, assurez-vous que
les conditions suivantes sont remplies :
Pour toutes les variantes de montage :
Les dimensions de l'emplacement de montage
correspondent aux indications du schéma coté.
– Longueur et largeur
– Hauteur à l'avant et à l'arrière
– Orthogonalité (différence de longueur
maximale entre les diagonales 10 mm)
Position et installation de la gaine vide
(Ø 70 mm) pour le passage ultérieur du câble
conformes au schéma coté.
Une prise secteur se trouve à proximité de
l'emplacement de montage de la commande.
L'ancien pont de chargement est démonté. Le
cadre en acier sur l'emplacement de montage est
encore intact.
4
3 Prise CEE 16 A
4 Capteur de position de la porte (en option)
1
3
2
FR - 49
