3 Descripción del producto

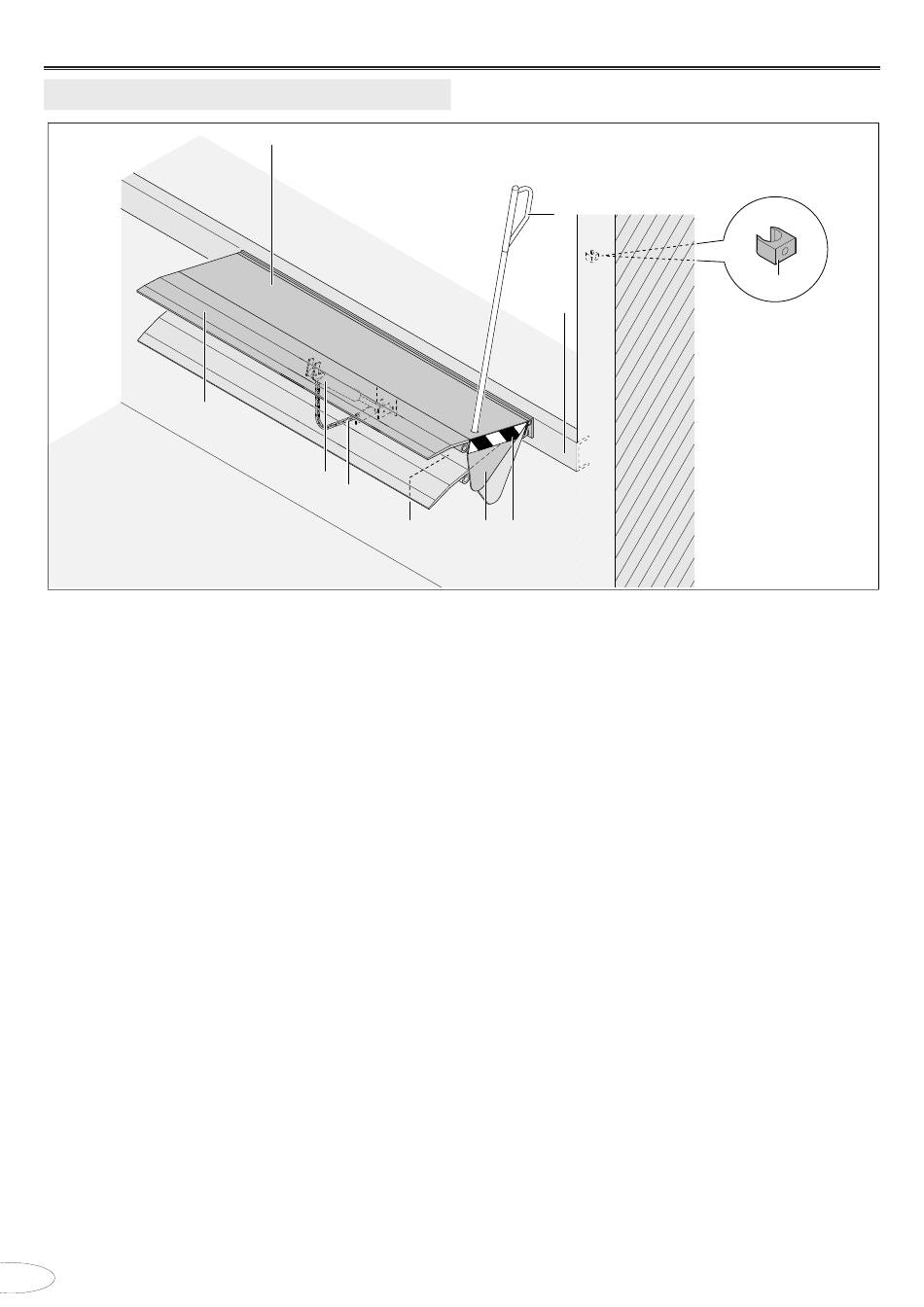

Fig. 1: Ilustración a modo de ejemplo, la imagen puede diferir del producto
1 Plataforma del puente de carga
2 Palanca de manejo
3 Borne para la palanca de manejo
4 Perfil de rampa
5 Tiras de advertencia
La plataforma del puente de carga está adosada me-
diante una bisagra al lateral de la rampa de descarga
y, por lo tanto, se puede regular en altura desde el la-
do del vehículo. La lengüeta plegable permite empal-
marla con la superficie de carga del camión. Regula
las diferencias de altura incluso en caso de variacio-
nes en altura del camión, y permite al mismo tiempo
acceder al vehículo mediante un montacargas.
En la posición de parada, la plataforma del puente de
carga está orientada en vertical junto al borde frontal
de la rampa. Es necesario tener siempre sujeta la pa-
lanca de manejo.
48 - ES
1
10
9
8
3.1 Descripción general del producto
2
4
7 6 5
6 Chapa lateral
7 Placa de características
8 Cadena
9 Resorte neumático a gas
10 Lengüeta plegable
¡Este manual de montaje, manejo y mantenimiento debe conservarse durante todo el periodo de uso!
