Technische Daten; Abmessungen - Novoferm NovoDock L320R Original-Montage- Und Betriebsanleitung

3.2

Technische Daten

Nennlast nach EN 1398
Spannungsversorgung
Motor
• Leistung
• Betriebsart
• max. Einschaltdauer
Schutzart
Zulässige Neigung der Ladebrückenplattform nach
EN 1398
Zulässige Umgebungstemperatur beim Betrieb
Zulässige maximale Überfahrgeschwindigkeit
Schalldruckpegel L
pA

3.2.1 Abmessungen

A
B
B H

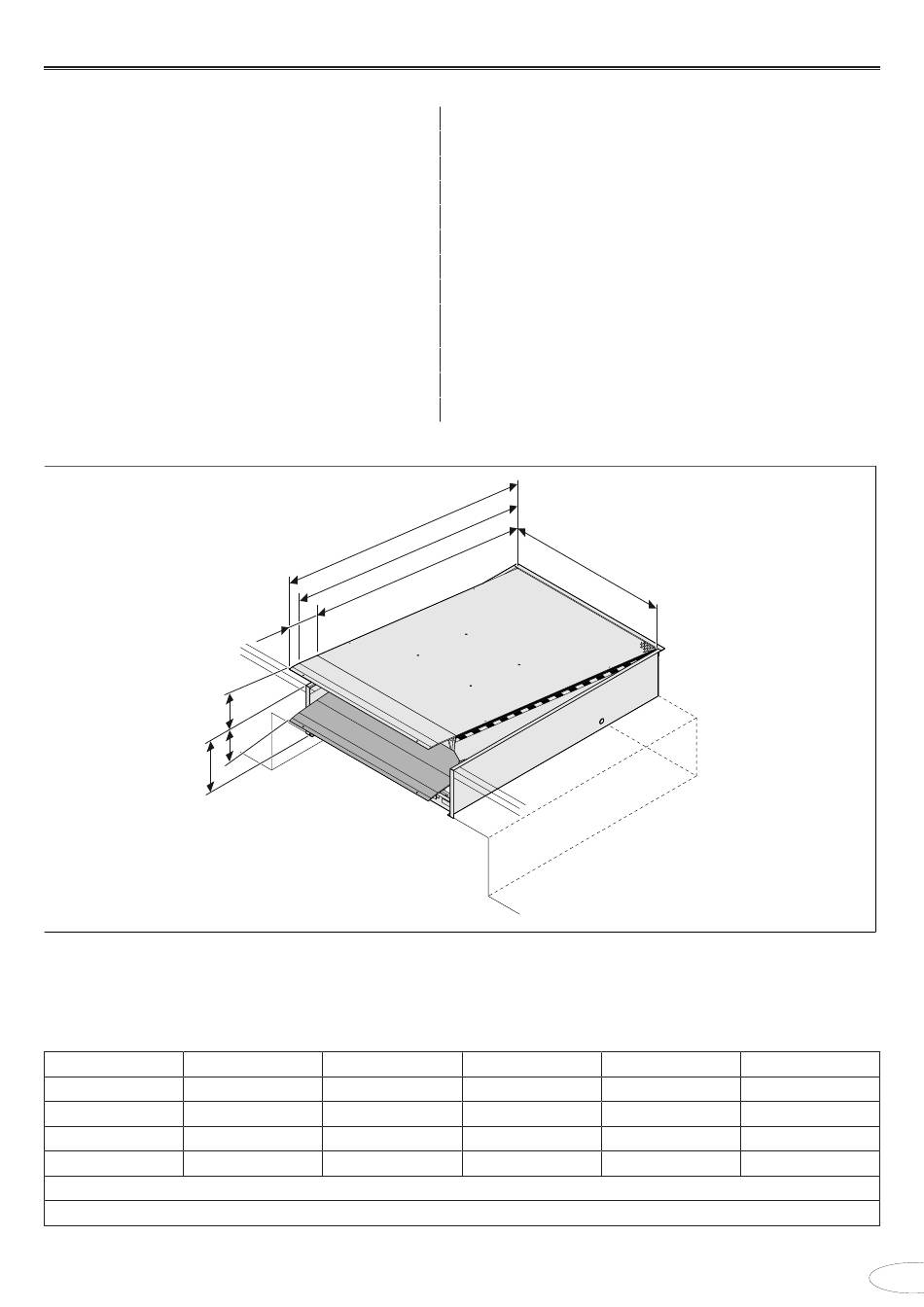

Abb. 3: Exemplarische Darstellung, Abbildung kann vom Produkt abweichen
OL Gesamtlänge (NL + 330 mm)
GL Steigungslänge (NL + 190 mm)
NL Nennlänge
NW Nennbreite
NL BH
2000 590
2500 590
2750 590
3000 590
NW: 1710, 1750, 1960, 2000, 2060, 2100, 2160, 2200 und 2250 für alle Größen
Alle Maße in mm.
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
O L
G L
N L
L L
A (LL = 400)
360
380
390
400
60 kN
40 kN (bei Flurförderfahrzeugen mit sehr kleinen Rädern)
3 N~, 400 V, 50 Hz, 16 A
0,75 kW
S3
20 %
IP 65
12,5 % (7°)
−20 °C ... +40 °C
7 km/h
< 70 dB(A)
N W
LL Klapplippenlänge
BH Bauhöhe
A Obere Überbrückung
B Untere Überbrückung
B (LL = 400) A (LL = 500)
300 230
270 260
270 270
260 280
B (LL = 500)
340
300
300
300
