4 Montaje
4.1 Indicaciones de seguridad para la
instalación y el montaje
Peligro de intoxicación por el humo
ADVERTENCIA
nocivo al soldar componentes
galvanizados o pintados.
Al soldar piezas galvanizadas o pinta-
das se libera un humo que, en caso de
inhalación, puede ocasionar perjuicios
para la salud.
• Para evitarlos, lije la pintura de los
puntos donde vaya a soldar y, en
caso de existir, retire la capa de
cinc.
• La instalación solo debe ser llevada a cabo por
personal especialista.
• Antes de empezar la instalación del producto,
consulte todas las instrucciones de instalación.
• Nunca ejecute la instalación en solitario. Algunos
de los pasos solo pueden ser completados por
dos personas.
4.2

Volumen de suministro

El volumen de suministro incluye:
• Puente de carga con componentes premontados
– Unidad hidráulica
– 4 argollas de transporte
• Manual de montaje y funcionamiento

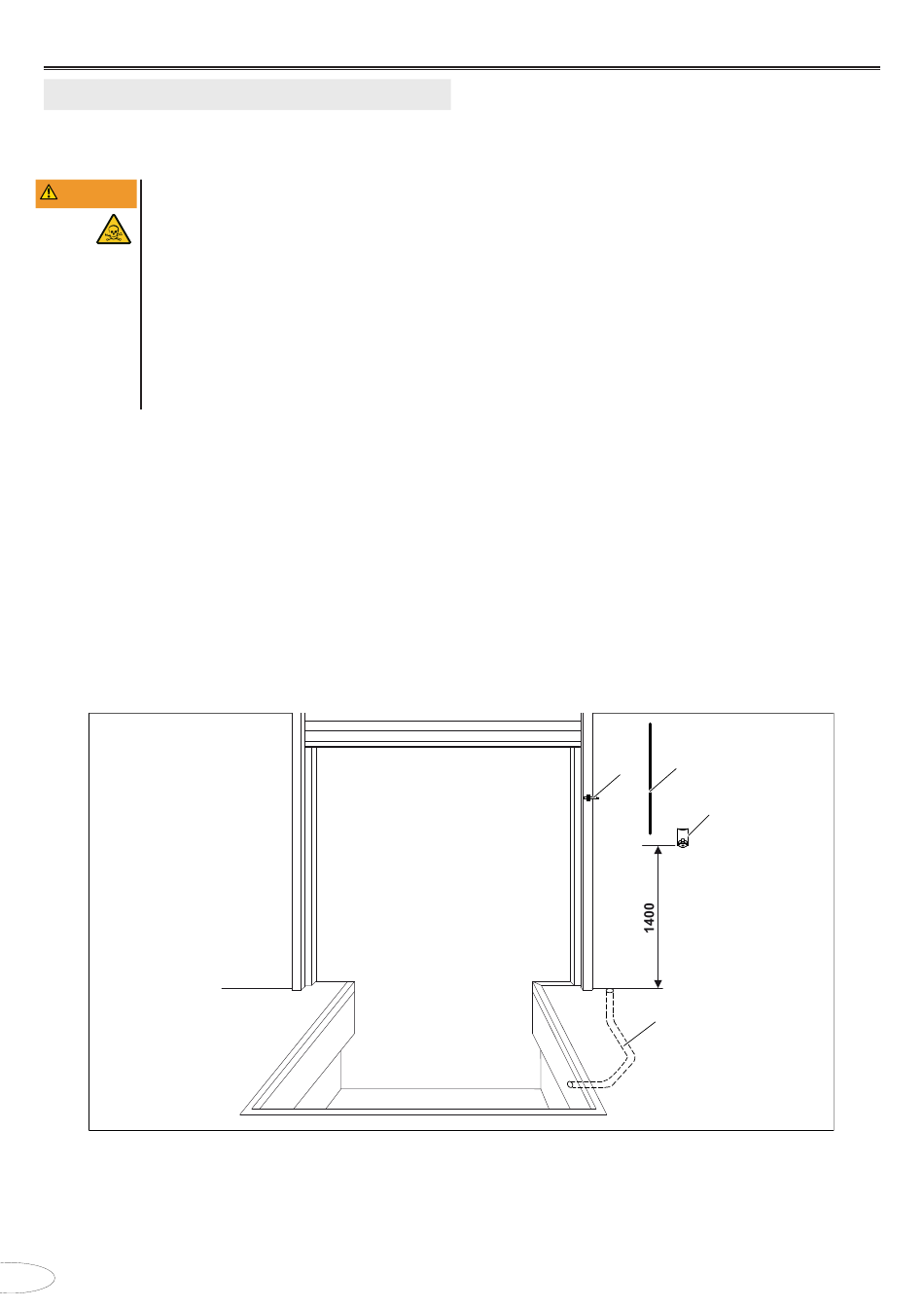

Fig. 6: Representación a modo de ejemplo
1 Conexión de red: 3 N~, 400 V, 50 Hz
Fusible de red: 10 A
2 Conducto vacío (canal para cable), diámetro interior mín. 70 mm,
codos ≤ 45°
70 - ES
• Caja con:
– Unidad de control, incl. arnés de cables
– Manual de montaje y funcionamiento de la
unidad de control
– Manual de funcionamiento breve
– Abrazaderas para cables
– Tapones
• Pintura para retocar, si corresponde
4.3 Requisitos para el montaje
4.3.1 Preparación (no incluido en el volumen de
suministro)
Antes de iniciar el montaje, asegúrese de que se
cumplen los siguientes requisitos:
Para todas las situaciones de instalación:
• Las dimensiones del lugar de instalación se
corresponden con las indicaciones del esquema
de instalación.
– Longitud y anchura
– Altura en la parte frontal y posterior
– Ángulo recto (máx. 10 mm de diferencia en la
longitud de las diagonales)
• Posición y modelo del conducto vacío (Ø 70 mm)
para instalar el cable conforme al esquema de
instalación.
• Hay una conexión a la red eléctrica cerca del
lugar de montaje de la unidad de control.
• El puente de carga antiguo ha sido desmontado.
El bastidor de acero que queda en el lugar de
instalación sigue intacto.
4
3 Toma de corriente CEE 16 A
4 Sensor de la posición del portón
(opcional)
¡Este manual de montaje, manejo y mantenimiento debe conservarse durante todo el periodo de uso!
1
3
2
