6.4 Tischplatte vormontieren

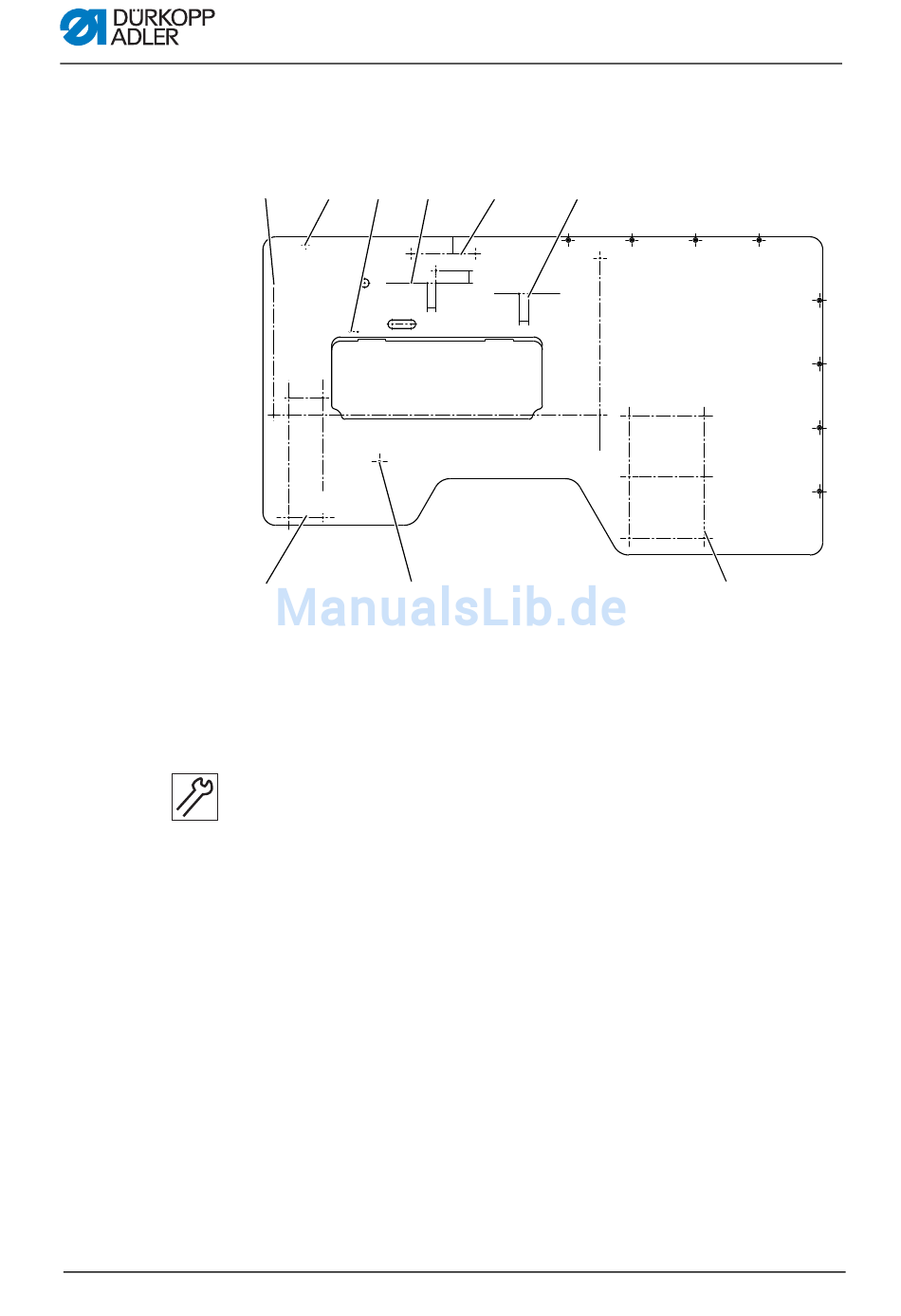

Abb. 17: Tischplatte vormontieren
① ⑨ ⑧ ⑦
② ③
(1) - Gestell
(2) - Steuerung
(3) - Knieschalter
(4) - Zugentlastung
(5) - Sollwertgeber Zusatzpedal
Handlungsschritte
1. Tischplatte wenden, sodass Sie mit der Unterseite nach oben
liegt.
2. Schubkasten mit seinen Halterungen an (9) anschrauben
(Spanplattenschrauben 3,5 x 17).
3. Knieschalter an (3) anschrauben.
4. Zugentlastung an (4) anschrauben (Spanplattenschrauben
3,5 x 17).
5. Steuerung an (2) anschrauben (Spanplattenschrauben
5 x 30).
6. Kabelkanal (40 x 40 x 250 mm lang) an (6) anschrauben (Span-
plattenschrauben 3,5 x 17).
7. Sollwertgeber Hauptpedal an (7) anschrauben (Spanplatten-
schrauben 4 x 20).
8. Sollwertgeber Zusatzpedal an (5) anschrauben (Spanplatten-
⑥ ⑤
(6) - Kabelkanal
(7) - Sollwertgeber Hauptpedal
(8) - Kippsensor
(9) - Schubkasten
