Bedienung
Betriebsanleitung 650-10 - 01.0 - 05/2015

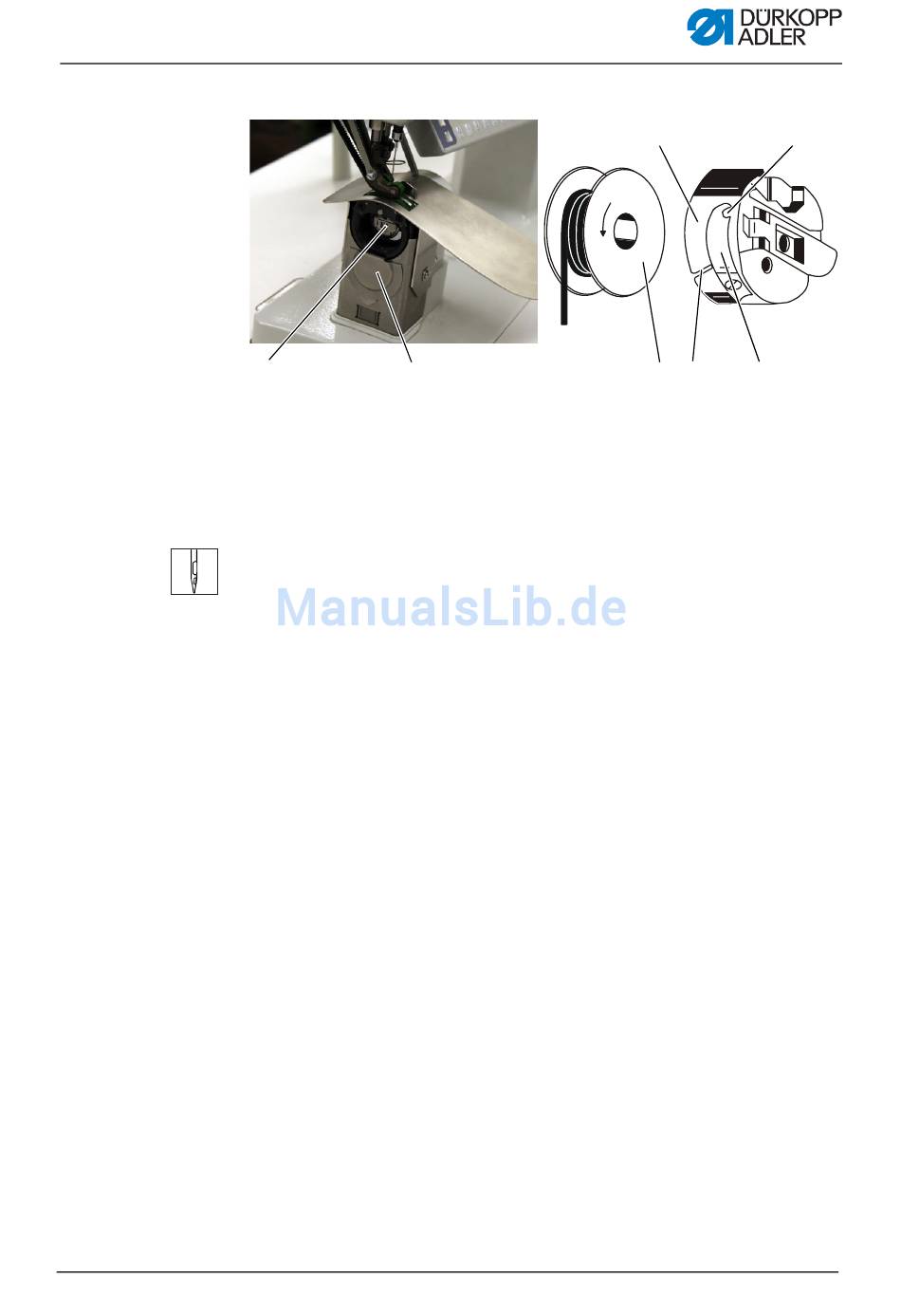

Abb. 8: Greiferfaden-Spule wechseln
① ②
(1) - Spulengehäuseklappe
(2) - Greiferabdeckung
(3) - Spule
(4) - Schlitz
Handlungsschritte
Leere Spule entnehmen
1. Greiferabdeckung (2) nach unten schieben.
2. Nadel in Hochstellung bringen.
3. Spulengehäuseklappe (1) anheben.
4. Spulengehäuseoberteil (7) mit Spule (3) herausnehmen.
5. Leere Spule (3) aus dem Spulengehäuseoberteil (7) nehmen.
Volle Spule einlegen
1. Volle Spule (3) in Spulengehäuseoberteil (7) einlegen.
2. Greiferfaden durch Schlitz (4) unter Spannungsfeder (5) bis in
die Bohrung (6) ziehen.
3. Greiferfaden ca. 5 cm aus Spulengehäuse (7) herausziehen.
4. Beim Abziehen des Fadens muss sich die Spule in Pfeilrich-
tung drehen.
5. Spulengehäuse (7) wieder einsetzen.
6. Greiferabdeckung (2) nach oben schieben.
⑦
③ ④
(5) - Spannungsfeder
(6) - Bohrung
(7) - Spulengehäuseoberteil
⑥
⑤
