Modus
PROGRAMMING
112
Mehrweite einstellen

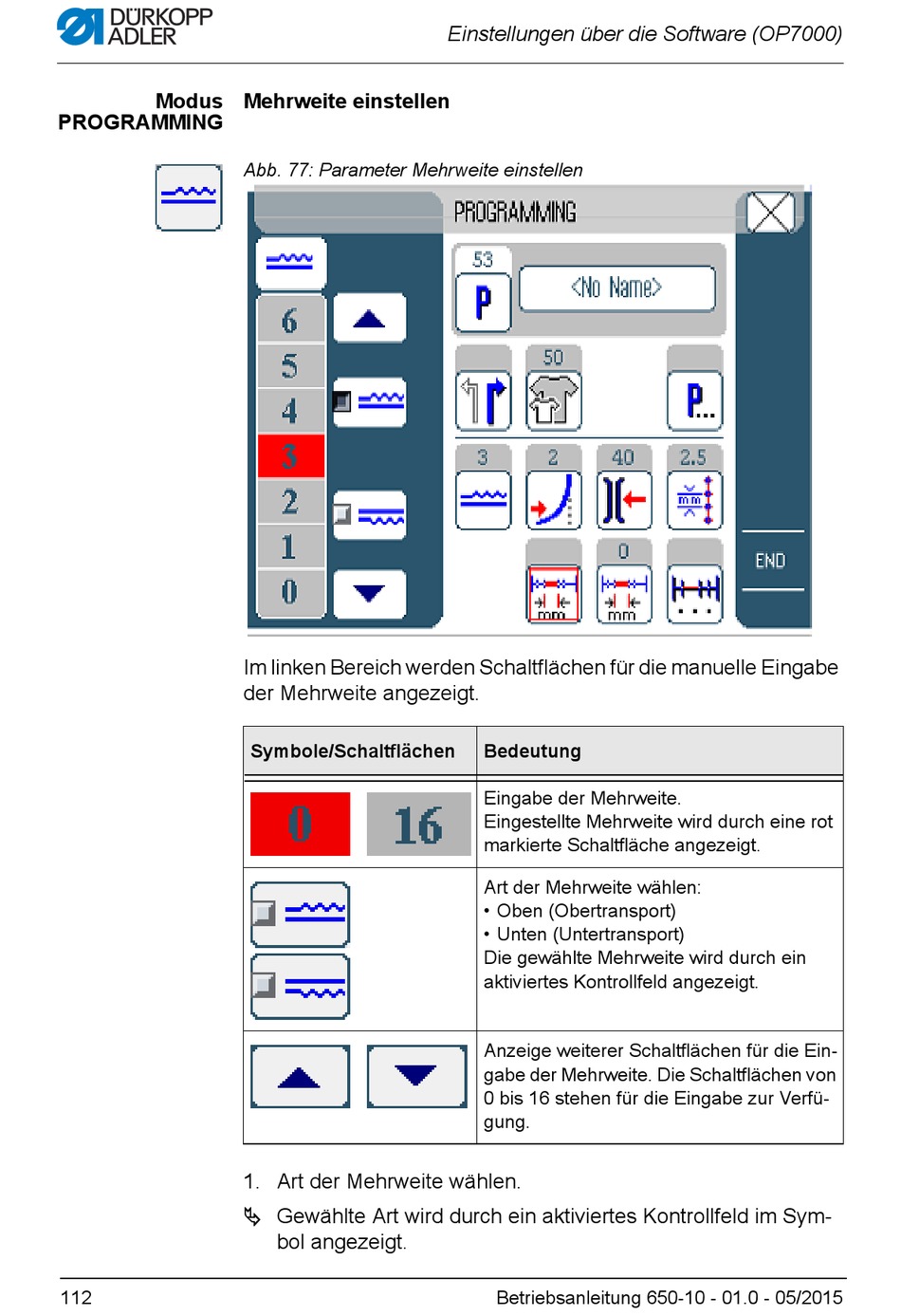

Abb. 77: Parameter Mehrweite einstellen
Im linken Bereich werden Schaltflächen für die manuelle Eingabe
der Mehrweite angezeigt.
Symbole/Schaltflächen
1. Art der Mehrweite wählen.
 Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym-
bol angezeigt.
Einstellungen über die Software (OP7000)
Bedeutung
Eingabe der Mehrweite.
Eingestellte Mehrweite wird durch eine rot
markierte Schaltfläche angezeigt.
Art der Mehrweite wählen:
• Oben (Obertransport)
• Unten (Untertransport)
Die gewählte Mehrweite wird durch ein
aktiviertes Kontrollfeld angezeigt.
Anzeige weiterer Schaltflächen für die Ein-
gabe der Mehrweite. Die Schaltflächen von
0 bis 16 stehen für die Eingabe zur Verfü-
gung.
Betriebsanleitung 650-10 - 01.0 - 05/2015
