48

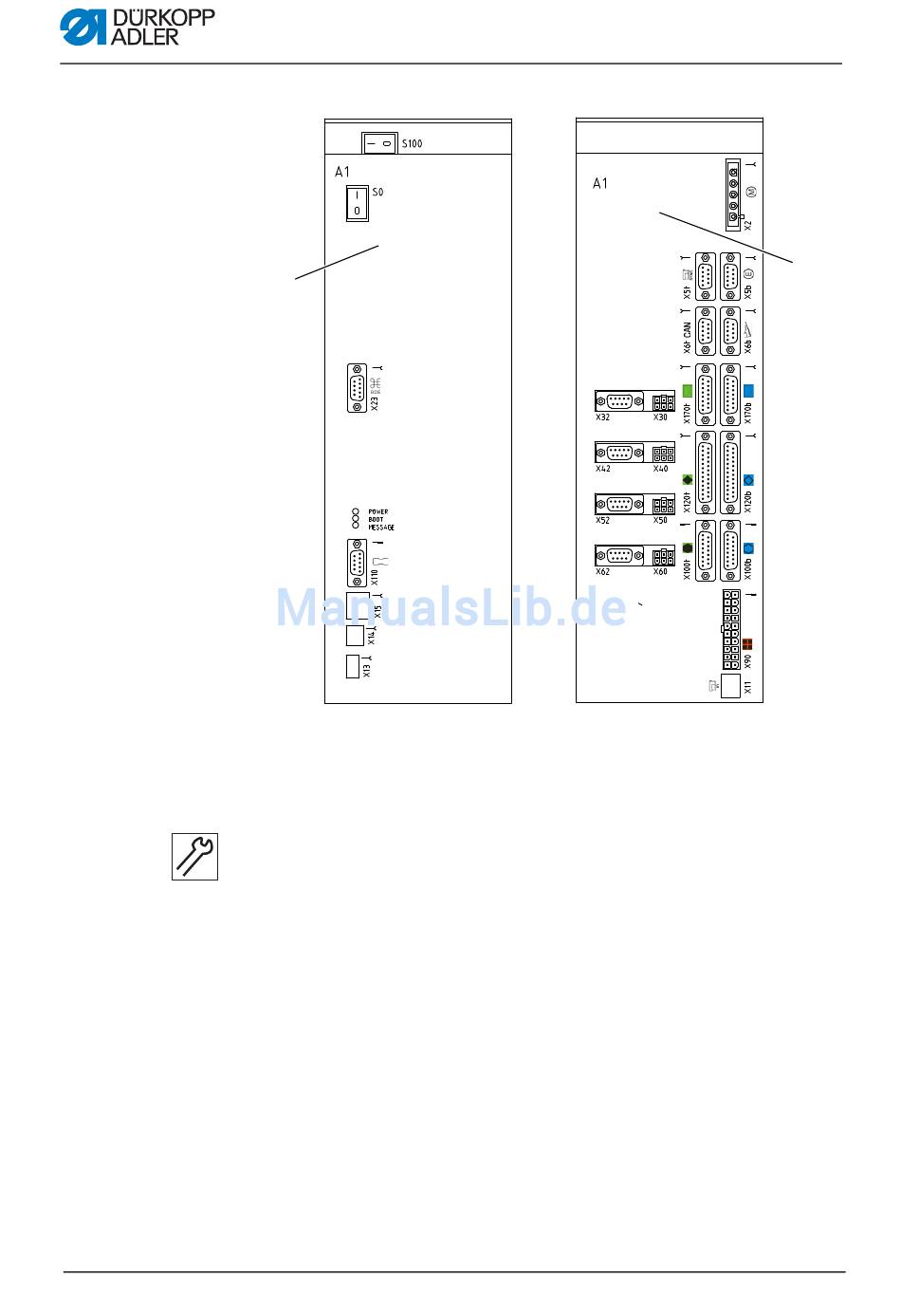

Abb. 22: Oberteil-Leitungen anschließen
①
(1) - Vorderseite
Alle Leitungen sind mit farbigen Markierungen gekennzeichnet.
Handlungsschritte
1. Leitungen zur Steuerung verlegen und mit Kabelbindern bün-
deln.
2. Stecker entsprechend der Markierung auf der Rückseite (2)
der Steuerung anschließen.
3. Kabel (3) der LED-Nähleuchte mit dem 2-poligen Stecker (4)
verbinden.
4. Masch-ID an entsprechend beschriftetem Steckplatz auf der
Rückseite (2) der Steuerung anschließen.
(2) - Rückseite
Betriebsanleitung 650-10 - 01.0 - 05/2015
Aufstellung
②
