Aufstellung
Betriebsanleitung 650-10 - 01.0 - 05/2015

6.3 Gestell montieren

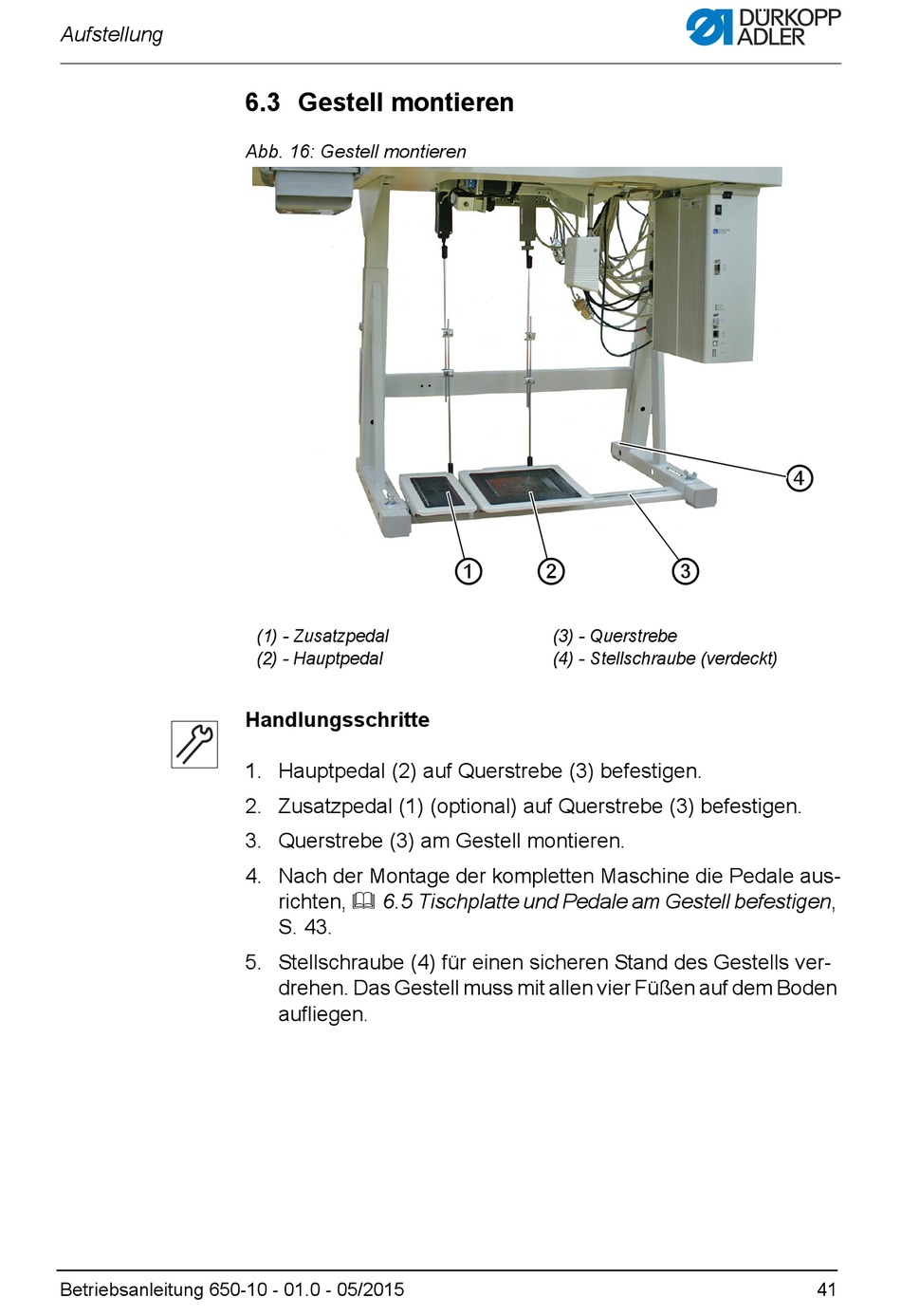

Abb. 16: Gestell montieren
(1) - Zusatzpedal
(2) - Hauptpedal
Handlungsschritte
1. Hauptpedal (2) auf Querstrebe (3) befestigen.
2. Zusatzpedal (1) (optional) auf Querstrebe (3) befestigen.
3. Querstrebe (3) am Gestell montieren.
4. Nach der Montage der kompletten Maschine die Pedale aus-
richten,  6.5 Tischplatte und Pedale am Gestell befestigen,
S. 43.
5. Stellschraube (4) für einen sicheren Stand des Gestells ver-
drehen. Das Gestell muss mit allen vier Füßen auf dem Boden
aufliegen.
① ②
(3) - Querstrebe
(4) - Stellschraube (verdeckt)
④
③
41
