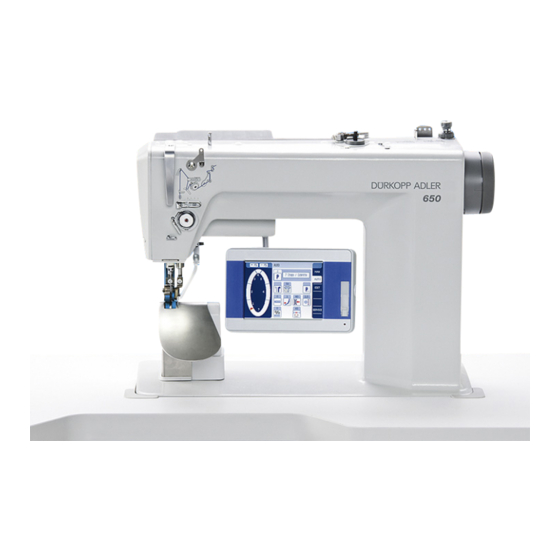

Dürkopp Adler 650-10 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 650-10
  6. Betriebsanleitung
Dürkopp Adler 650-10 Betriebsanleitung

Dürkopp Adler 650-10 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für 650-10:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
650-10
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 650-10

Inhaltszusammenfassung für Dürkopp Adler 650-10

  • Seite 1 650-10 Betriebsanleitung...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise, Wiederverwendung dieser Inhalte ist ohne vorhe- riges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2015...

  • Seite 3: Inhaltsverzeichnis

    Lieferumfang ..................39 Transportsicherungen entfernen ............40 Gestell montieren ................41 Tischplatte vormontieren ..............42 Tischplatte und Pedale am Gestell befestigen ........43 Tischplatte komplettieren ..............44 Arbeitshöhe einstellen ................. 45 Maschinenoberteil einsetzen ............... 46 Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 4 8.4.1 Einstellbare Parameter im Modus MAN ..........88 8.4.2 Nähvorgang ..................91 Automatikmodus AUTO............... 92 8.5.1 Einstellbare Parameter AUTO ............. 93 8.5.2 Nähvorgang ..................98 Programmiermodus ................100 8.6.1 Bestehendes Nähprogramm ändern (EDIT)........101 Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 5 Inhaltsverzeichnis 8.6.2 Neues Nähprogramm erstellen (PROGRAMMING) ......106 8.6.3 Nähprogramm kopieren..............114 8.6.4 Nähprogramm löschen ..............115 8.6.5 Längen korrigieren (LENGTH CORRECTION) ......... 115 Servicemodus SERVICE ..............117 Anhang ..................... 123 Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 6 Inhaltsverzeichnis Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 7: Über Diese Anleitung

    Über diese Anleitung 1 Über diese Anleitung Diese Anleitung der 650-10 wurde mit größter Sorgfalt erstellt. Sie enthält Informationen und Hinweise, um einen sicheren und lang- jährigen Betrieb zu ermöglichen. Sollten Sie Unstimmigkeiten feststellen oder Verbesserungswün- sche haben, bitten wir um Ihre Rückmeldung, ...
  • Seite 8 Die Reihenfolge der Schritte müssen Sie unbedingt einhalten. • Aufzählungen sind mit einem Punkt gekennzeichnet. Resultat einer Handlung  Veränderung an der Maschine oder in der Anzeige. Wichtig Hierauf müssen Sie bei einem Handlungsschritt besonders achten. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 9: Weitere Unterlagen

    Für diese Zukaufteile haben die jeweiligen Hersteller eine Gefähr- dungsbeurteilung durchgeführt und die Übereinstimmung der Konstruktion mit den geltenden europäischen und nationalen Vor- schriften erklärt. Die bestimmungsgemäße Verwendung der ein- gebauten Komponenten ist in den jeweiligen Anleitungen der Hersteller beschrieben. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 10: Haftung

    Melden Sie alle anderen Beanstandungen unverzüglich nach dem Erhalt der Lieferung bei Dürkopp Adler. 1.4.2 Bestimmungsgemäße Verwendung Die 650-10 ist für das Nähen von leichtem bis mittelschwerem Nähgut bestimmt. Leichtes bis mittelschweres Nähgut erfordert Nadelstärken von 70-120 Nm. Die Maschine ist nur zur Verarbeitung von trockenem Nähgut bestimmt.
  • Seite 11 Gefahr durch Strom, Quetschung und spitze Gegenstände! Nicht bestimmungsgemäße Verwendung kann zu Verletzungen führen. Beachten Sie alle Anweisungen der Anleitung. HINWEIS Nicht bestimmungsgemäße Verwendung kann zu Sachschäden führen! Beachten Sie alle Anweisungen der Anleitung. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 12 Über diese Anleitung Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 13: Leistungsbeschreibung

    Leistungsbeschreibung 2 Leistungsbeschreibung Die 650-10 ist eine Spezialnähmaschine zum programmierten oder manuellen Einnähen von Ärmeln in der Damen- und Her- renoberbekleidung. 2.1 Leistungsmerkmale Die Maschine ist ausgestattet mit einem integrierten Nähantrieb, mit einem schrittmotorgetriebenen Ober- und Unter- bandtransport zum schonenden Nähguttransport sowie schrittmo- torgestützter Kurvenunterstützung und einem Schrägsockel für...
  • Seite 14 Pedals um je einen Kräuselwert erhöht, bzw. durch Rückwärtstreten verringert. Beim Abrufen des nächsten Schrittes gilt wieder der im Pro- gramm gespeicherte Kräuselwert. Alternativ kann je nach Voreinstellung auf der Techniker-Ebene in gleicher Weise auch die Kurvenstärke verändert werden. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 15: Konformitätserklärung

    9880 650003 Anbausatz für Nähleuchte  0650 E00001 Einrichtung für normales Nähgut  0650 E00002 Einrichtung für schweres Nähgut   MG55 007914 Nachrüstsatz Rollen  MG55 400504 Gestell MG 55-3 und Tischplatte 1320x750 Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 16: Technische Daten

    [mm] 1.0 – 4.0 Drehzahl max. 4000 [min Durchgang unter gelüftetem Nähfuß [mm] max. 12 Nähgutdicke [mm] max. 4 Netzspannung Netzfrequenz [Hz] Tischhöhe [mm] 750 – 900 Länge, Breite, Höhe [mm] 750/1320/1490 Gewicht [kg] Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 17: Sicherheit

    Maschine beschädigen. Verwenden Sie des- halb nur Original-Ersatzteile des Herstellers. Transport Beim Transport der Maschine einen Hubwagen oder Stapler be- nutzen. Maschine maximal 20 mm anheben und gegen Verrut- schen sichern. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 18 Maschine darf nicht weiter verwendet werden. Sicherheits- Sicherheitseinrichtungen dürfen nicht entfernt oder außer Betrieb einrichtungen gesetzt werden. Wenn dies für eine Reparatur unumgänglich ist, müssen die Sicherheitseinrichtungen sofort danach wieder ange- bracht und in Betrieb genommen werden. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 19: Signalwörter Und Symbole In Warnhinweisen

    Nichtbeachtung kann zu Sachschaden führen ACHTUNG (mit Gefahrenzeichen) Nichtbeachtung führt zu Tod oder schwerer Verletzung Symbole Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbol Art der Gefahr Allgemein Stromschlag Spitze Gegenstände Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 20 Tod oder schwerer Verletzung führen kann. VORSICHT Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu mittelschwerer oder leichter Verletzung führen kann. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 21  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Sachschäden führen kann. ACHTUNG Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Umweltschäden führen kann. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 22 Sicherheit Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 23: Gerätebeschreibung

    Gerätebeschreibung 4 Gerätebeschreibung Abb. 1: Maschinenansicht ① ② ③ ④ (1) - Maschinenoberteil (3) - Fußpedal (2) - Garnständer (4) - Hauptschalter Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 24 Gerätebeschreibung Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 25: Bedienung

    Schalten Sie die Maschine aus, bevor Sie den Fa- den einfädeln. Handlungsschritte 1. Garnrollen auf den Garnständer aufstecken und Nadel- und Greiferfaden durch den Abwickelarm führen. Wichtig: Der Abwickelarm muss waagerecht über den Garnrollen stehen. 2. Nadelfaden gemäß der nachfolgenden Abbildung einfädeln. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 26 Bedienung Abb. 2: Nadelfaden einfädeln Fäden mit hoher Dehnung Abb. 3: Einfädeln bei Fäden mit hoher Dehnung Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 27: Nadelfadenspannung Einstellen

    Nadelfadenspannung zu schwach oder Greiferfadenspannung zu stark Nadelfadenspannung zu stark oder Greiferfadenspannung zu schwach Abb. 5: Hauptspannung ① (1) - Hauptspannung Handlungsschritt 1. Hauptspannung (1) über das Bedienfeld so einstellen, dass ein gleichmäßiges Stichbild erreicht wird. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 28: Fadenregulator Einstellen

    Spannung über die dickste Stelle des Greifers gleiten. Wenn die größte Fadenmenge benötigt wird, muss die Fadenanzugsfeder (3) ca. 0,5 mm aus ihrer oberen Endstellung nach unten gezogen werden. Dies ist der Fall, wenn die Nadelfa- denschlinge den maximalen Greiferdurchmesser passiert. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 29: Greiferfaden Aufspulen

    Maschinenschaden durch Spulen ohne Nähen möglich Beim Aufspulen ohne Nähen können die Nähfüße und die Spulenkapsel im Greifer beschädigt werden. Aktivieren Sie den Spulermodus, wenn Sie den Greiferfa- den aufspulen, ohne dabei zu nähen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 30: Greiferfaden-Spule Wechseln

    ( Serviceanleitung) schaltet der Spuler selbsttätig ab. 8. Volle Spule abziehen, Faden unter Messer (3) einklemmen und abreißen. 5.5 Greiferfaden-Spule wechseln WARNUNG Verletzungsgefahr durch sich bewegende Teile Schalten Sie die Maschine aus, bevor Sie die Grei- ferfaden-Spule wechseln. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 31 Bohrung (6) ziehen. 3. Greiferfaden ca. 5 cm aus Spulengehäuse (7) herausziehen. 4. Beim Abziehen des Fadens muss sich die Spule in Pfeilrich- tung drehen. 5. Spulengehäuse (7) wieder einsetzen. 6. Greiferabdeckung (2) nach oben schieben. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 32: Greiferfadenspannung Einstellen

    12,5 g durch die Spannungsfeder erreicht werden. Als Grundeinstellung für die Spannungsfeder gilt: Das Spulengehäuse muss mit voller Spule durch sein Eigen- gewicht langsam absinken. Abb. 9: Absinken des Spulengehäuses Die Bremsfeder verhindert beim Fadenschneidvorgang das Nach- laufen der Spule. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 33 7. Den Greiferfaden mit Hilfe des Nadelfadens auf die Oberseite des Stichlochs ziehen. 8. Im Winkel von 45° den Greiferfaden in Nährichtung abziehen.  Es soll etwa die Hälfte des Spannungswertes fühlbar sein. 9. Anschließend Regulierschraube (3) bis auf den empfohlenen Spannungswert anziehen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 34: Nadel Wechseln

    Greifers zur Nadel korrigiert werden ( Serviceanleitung). Störungen Falscher Greiferabstand kann folgende Störungen verursachen: • Wechsel auf dünnere Nadel: Fehlstiche Beschädigung des Fadens • Wechsel auf stärkere Nadel: Beschädigung der Greiferspitze Beschädigung der Nadel Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 35: Nähfüße Lüften

    Das linke Pedal (2) hat eine Doppelfunktion. Je nach Einstellung auf der Techniker-Ebene ändert es entweder die Mehrweite oder die Kurvenunterstützung ( Serviceanleitung). • Im Automatikbetrieb: Der Wert für Mehrweite oder Kurvenunterstützung wird für den Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 36: Knieschalter

    Mit dem Knieschalter (1) wird in den Nähprogrammen sowohl im Automatikmodus als auch im Programmiermodus von einem Schritt in den nächsten geschaltet. Abb. 13: Knieschalter ① (1) - Knieschalter Handlungsschritte 1. Knieschalter (1) drücken.  Der nächste Schritt wird aufgerufen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 37: Nähen

    • Pedal halb nach hinten treten.  Die Nähfüße lüften. • Nähgut korrigieren. • Pedal loslassen.  Die Nähfüße werden abgesenkt. Mehrweite ändern • Mehrweitentaste oder linkes Pedal betätigen.  Der gewählte Mehrweitenwert wird aktiviert. Am Nahtende Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 38: Wartung

    Betriebsstunden). Bei der Verarbeitung stark flusender Materiali- en können sich kürzere Wartungsintervalle ergeben. HINWEIS Störungen durch Verschmutzung der Maschine mög- lich. Nähstaub und Fadenreste können die Maschine beschädi- gen. Reinigen Sie die Maschine regelmäßig so, wie es hier beschrieben wird. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 39: Kundendienst

    5.12 Kundendienst Ansprechpartner für Reparaturen bei Schäden an der Maschine: Dürkopp Adler AG Potsdamer Str. 190 33719 Bielefeld Tel.: +49 (0) 180 5 383 756 Fax: +49 (0) 521 925 2594 E-Mail: service@duerkopp-adler.com Internet: www.duerkopp-adler.com Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 40 Bedienung Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 41: Aufstellung

    ⑨ ① ⑧ ⑦ ② ③ ⑥ ④ ⑤ Diese Beschreibung gilt für eine Maschine, deren einzelne Kom- ponenten komplett von Dürkopp Adler geliefert werden: • Maschinenoberteil inkl. LED-Nähleuchte (9) • Bedienfeld (wählbar) (8) Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 42: Transportsicherungen Entfernen

    • Zusatzpedal und Gestänge (4) 6.2 Transportsicherungen entfernen Wenn Sie eine aufgesetzte Maschine gekauft haben, sind folgen- de Transportsicherungen zu entfernen: • Sicherungsbänder und Holzleisten am Maschinenoberteil, Tischplatte und Gestell • Sicherungsklotz und -bänder am Nähantrieb Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 43: Gestell Montieren

    4. Nach der Montage der kompletten Maschine die Pedale aus- richten,  6.5 Tischplatte und Pedale am Gestell befestigen, S. 43. 5. Stellschraube (4) für einen sicheren Stand des Gestells ver- drehen. Das Gestell muss mit allen vier Füßen auf dem Boden aufliegen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 44: Tischplatte Vormontieren

    6. Kabelkanal (40 x 40 x 250 mm lang) an (6) anschrauben (Span- plattenschrauben 3,5 x 17). 7. Sollwertgeber Hauptpedal an (7) anschrauben (Spanplatten- schrauben 4 x 20). 8. Sollwertgeber Zusatzpedal an (5) anschrauben (Spanplatten- Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 45: Tischplatte Und Pedale Am Gestell Befestigen

    2. Ankörnung für das Gestell beachten. 3. Gestell (2) in die normale Lage drehen. 4. Pedale ausrichten. 5. Aus ergonomischen Gründen Pedale seitlich so ausrichten, dass die Mitte des Hauptpedals (4) unter der Nadel steht. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 46: Tischplatte Komplettieren

    2. Gummiecken (5) in die Tischplatte einsetzen. 3. Scharnierauflagen (2) mit Schrauben 4,5 x 15 (4x) festschrau- ben. 4. Leisten (3) mit Schrauben 4,5 x 55 (8x) auf die Tischplatte schrauben. 5. Oberteilstütze (1) einsetzen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 47: Arbeitshöhe Einstellen

    1. Schrauben (1) an den Holmen des Gestells lösen. 2. Tischplatte auf die gewünschte Arbeitshöhe waagerecht ein- stellen. 3. Um ein Verkanten zu verhindern, Tischplatte auf beiden Seiten gleichmäßig herausziehen bzw. hineinschieben. 4. Schrauben (1) festdrehen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 48: Maschinenoberteil Einsetzen

    Die Anlageplatte ist ein Bestandteil vom Beipack des Oberteils. Bei Maschinen, die bereits aufgesetzt geliefert werden, befindet sich die Transport-Öse im Beipack. WARNUNG Verletzungsgefahr durch Kippen des Oberteils Sichern Sie das Oberteil gegen Kippen ab, wenn Sie die aufgesetzte Maschine transportieren. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 49: Elektrischer Anschluss

    Ausrüstung arbeiten. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. 6.9.1 Oberteil-Leitungen anschließen GEFAHR Lebensgefahr durch Stromschlag Ziehen Sie den Netzstecker, bevor Sie die Ober- teil-Leitungen anschließen. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 50 2. Stecker entsprechend der Markierung auf der Rückseite (2) der Steuerung anschließen. 3. Kabel (3) der LED-Nähleuchte mit dem 2-poligen Stecker (4) verbinden. 4. Masch-ID an entsprechend beschriftetem Steckplatz auf der Rückseite (2) der Steuerung anschließen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 51: Sollwertgeber An Die Steuerung Anschließen

    (4) - 2-poliger Stecker 6.9.2 Sollwertgeber an die Steuerung anschließen GEFAHR Lebensgefahr durch Stromschlag Ziehen Sie den Netzstecker, bevor Sie den Soll- wertgeber an die Steuerung anschließen. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 52: Potentialausgleiche Herstellen

    Potentialausgleiche herstellen GEFAHR Lebensgefahr durch Stromschlag Ziehen Sie den Netzstecker, bevor Sie Potentialaus- gleiche herstellen. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. Wichtig: Bevor Sie die Maschine in Betrieb nehmen, müssen alle Potentialausgleiche hergestellt werden. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 53: Knieschalter Anschließen

    Handlungsschritt 1. Potentialausgleiche nach Bauschaltplan ( 11 Anhang, S. 123) herstellen. 6.9.4 Knieschalter anschließen GEFAHR Lebensgefahr durch Stromschlag Ziehen Sie den Netzstecker, bevor Sie den Knieschalter anschließen. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 54: Bedienfeld Anschließen

    1. Leitung (3) vom Knieschalter (1) zur Steuerung verlegen und am Stecker (2) anschließen. 6.9.5 Bedienfeld anschließen GEFAHR Lebensgefahr durch Stromschlag Ziehen Sie den Netzstecker, bevor Sie das Bedienfeld anschließen. Sichern Sie die Maschine vor unbeabsichtigtem Wiedereinschalten. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 55 Buchse (X170b) anschließen. Bedienfeld OP7000 Abb. 27: Bedienfeld OP7000 anschließen ⑤ ⑥ ⑦ ⑧ (5) - Tischplatten-Öffnung (7) - Halter (6) - Leitung (8) - Bedienfeld Handlungsschritte 1. Bedienfeld (8) am Halter (7) anschrauben und ausrichten. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 56: Nähtest

    11. Prüfen, ob die Nähte den gewünschten Anforderungen ent- sprechen. 12. Wenn die Anforderungen nicht erreicht werden: Fadenspannungen ändern,  S. 25 und  S. 30. Bei Bedarf auch die in der  Serviceanleitung angegebenen Einstellungen prüfen und falls erforderlich korrigieren. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 57: Einstellungen Über Die Software (Op3000)

    Einstellungen über die Software (OP3000) 7 Einstellungen über die Software (OP3000) 7.1 Grundlegende Bedienung Alle Einstellungen der 650-10 erfolgen über das Bedienfeld OP3000. Wenn Sie ein anderes Bedienfeld vorfinden, fahren Sie auf  S. 81 fort. Abb. 28: Bedienfeld OP3000 ①...
  • Seite 58 • Wert erhöhen • Blättern in Liste (hoch) • Wert verringern • Blättern in Liste (runter) Obere Je nach Menü unterschiedlich belegt Softkey- Taste 1 Untere Je nach Menü unterschiedlich belegt Softkey- Taste 2 Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 59 Mit den Pfeiltasten bewegen Sie sich von Eintrag zu Eintrag: • / in einer Liste von Menüpunkten • / bei Wertefeldern nebeneinander Zurück auf Menüebene Mit  gelangen Sie in die vorherige Menüebene. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 60: Maschine Einschalten

     Auf der Anzeige erscheint die Software-Version: • Links im Bildschirm die Firmware des Bedienfelds • Rechts im Bildschirm die Software-Version der Steuerung  Die Maschine referenziert: Auf der Anzeige erscheint das zuletzt verwendete Nähpro- gramm bzw. der manuelle Modus. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 61: Betriebsarten Der Steuerung

    • Schnellprogrammierung Die Schnellprogrammierung erlaubt ein sehr schnelles und einfaches Erstellen von neuen Nähprogrammen. • Programmiermodus Im Programmiermodus können Nähprogramme erstellt, geändert (Editiermodus), gelöscht, kopiert und ge- spiegelt (rechter oder linker Ärmel) werden. • Servicemodus Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 62: Manueller Modus

    Mehrweite unten: 0 bis -6 • Mit den Tasten "0" bis "16" die gewünschte Mehrweite anwählen. • Mit der Taste "+/-" Mehrweite oben oder Mehrweite unten anwählen. Oder: • Mehrweite mit dem zweiten Pedal anwählen, wenn eingestellt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 63: Schnellzugriffsfunktion (Softkey-Menü)

    ESC, F und S Keine Funktion 0 – 16 Mehrweitenbeträge Keine Funktion 7.4.1 Schnellzugriffsfunktion (Softkey-Menü) Hier haben Sie schnellen Zugriff auf Funktionen während des Nähvorgangs und können außerdem die obere Softkey-Taste mit einer Funktion belegen. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 64 Beim Stoppen in der Naht steht die Nadel oben bzw. unten. Automatische Schritt-Weiterschaltung ein/aus (Nur im Automatikmodus verfügbar) • Taste "4" drücken.  Die automatische Schritt-Weiterschaltung wird beim Abnähen einer Naht ein- oder ausgeschaltet. Schnellprogrammierung  Taste "5" drücken Die Schnellprogrammierung startet. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 65: Menü Für Weitere Einstellungen

    Bedeutung Alternate (Fuß-Alternierung) Wertebereich: 0,0 bis 2,5 mm Foot Press. (Nähfußdruck) Wertebereich: 1 – 15 Start Tack (Riegel am Nahtanfang) Wertebereich: an/aus End Tack (Riegel am Nahtende) Wertebereich: an/aus Thread Trim (Fadenabschneider) Wertebereich: an/aus Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 66: Nähvorgang

     Die Steuerung schaltet in den Automatikmodus und auf der Anzeige erscheint: Abb. 35: Anzeige im Automatikmodus Die folgende Tabelle erklärt die einzelnen Symbole in der Anzeige und die Funktionen der Tasten am Bedienfeld. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 67: Vor Dem Annähen

    Wertebereich: 1,0 bis 5,5 mm Die Stichlänge kann vor dem Annähen verändert wer- den. Die Änderung gilt für das gesamte Nähprogramm. • Mit den Parameter "Stichlänge" anwählen.   • Mit   die Stichlänge einstellen. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 68 Strich (-), wenn keine auto- matische Weiterschaltung Programmiermodus Schaltet in den Programmiermodus. ESC, F, S Keine Funktion 1. Nähen, Knieschalter betätigen oder Taste "OK" drücken.  Es wird in den 1. Schritt geschaltet. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 69: Nähvorgang

    Temporäre Korrektur der Mehrweite (nur gültig für den aktuellen Schritt) 0 - 16 2. Fußpedal Temporäre Korrektur der Mehrweite bzw. der Kur- (optional) venunterstützung (je nach Voreinstellung auf der Techniker-Ebene) (nur gültig für den aktuellen Schritt) Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 70: Nähprogramm Abbrechen

    Das Programm bleibt am Abschneidepunkt stehen. Untere Soft- Softkey-Menü key-Taste  7.4 Manueller Modus, S. 60 7.5.3 Nähprogramm abbrechen 1. Abschneiden (Pedal voll zurücktreten). 2. Taste "ESC" antippen. Oder: Pedal voll zurücktreten.  Das Nähprogramm wird abgebrochen. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 71: Schnellprogrammierung

    Abb. 40: Softkey-Menü 2. Taste „5“ drücken. 3. Mit   oder Zifferntasten 0 – 9 Programmnummer wählen. 4. Taste "OK" drücken.  Folgende Anzeige erscheint, das "P" im Feld für die Programmnummer blinkt: Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 72 • Mit "+/-" Mehrweite oben (+) oder unten (-) anwählen. Stichlänge aktueller Schritt Wertebereich: 1,0 bis 5,5 mm • Mit   den Parameter "Stichlänge" anwählen. • Mit   die Stichlänge ändern. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 73: Programmerstellung Durch Tastatureingabe

    • die erstellte Ärmelseite nicht gespiegelt • das Teach-In für die 2. Ärmelseite geöffnet • die Auswahlmaske für die Aktion zum Erstellen der 2. Ärmelseite geöffnet  Die Maschine wechselt in den Automatikmodus. Das neu erstellte Nähprogramm ist angewählt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 74: Programmerstellung Durch Abnähen

     7.7.4 Nähprogramm löschen, S. 79. Nach Fertigstellung aller Schritte: 5. Taste "S" drücken.  Das Nähprogramm wird gespeichert. Auf der Anzeige erscheint: Abb. 43: Anzeige nach Programmerstellung durch Abnähen 6. Überlappung nähen. 7. Fußpedal vollständig zurücktreten. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 75: Programmiermodus

    Der zu bearbeitende Schritt kann auch über den Knieschalter ausgewählt werden.  Der ausgewählte Schritt wird im Programm-Balken fett ange- zeigt. 2. Zu ändernden Parameter für den gewählten Schritt mit   auswählen und mit   ändern. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 76 1. Mit  das Feld anwählen. 2. Taste "OK" drücken.  Das Untermenü wird geöffnet. 3. Mit   den gewünschten Parameter anwählen. 4. Taste "OK" betätigen, um Parameter zu aktivieren oder deak- tivieren, Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 77: Nähprogramm Erstellen

    Fulln. Corr. (Mehrweitenkorrektur) Start Tack (Riegel Nahtanfang) End Tack (Riegel Nahtende) Thread Trim (Fadenabschneider) 5. Untermenü mit "ESC" oder  verlassen 7.7.2 Nähprogramm erstellen 1. Im Editiermodus Taste drücken.  Es erscheint das Softkey-Menü. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 78 Folgende Anzeige erscheint, "P" blinkt: Abb. 48: Anzeige nach Festlegung der Programmnummer 4. Ggf. die Ärmelseite oder weitere Parameter ändern,  7.7 Programmiermodus, S. 73. 5. Taste drücken.  Folgende Anzeige erscheint, "P" blinkt: Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 79: Nähprogramm Kopieren

    • die programmierte Ärmelseite nicht gespiegelt • das Teach-In für die 2. Ärmelseite aufgerufen werden soll. 7.7.3 Nähprogramm kopieren Das gewählte Nähprogramm wird in eine neue Programmnummer kopiert. 1. Taste drücken.  Es erscheint das Softkey-Menü. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 80 Programmnummer blinkt: Abb. 53: Anzeige nach Festlegung der Programmnummer 4. Gewünschte Änderungen im neuen Nähprogramm vorneh- men. 5. Taste "ESC" betätigen.  Der Programmiermodus wird verlassen und es wird in den Automatikmodus gewechselt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 81: Nähprogramm Löschen

    Die bereits programmierte Ärmelseite wird auf die andere Ärmel- seite gespiegelt. 1. Taste drücken.  Es erscheint das Softkey-Menü. Abb. 55: Softkey-Menü 2. Taste drücken. 3. Taste "ESC" betätigen.  Der Programmiermodus wird verlassen und es wird in den Automatikmodus gewechselt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 82: Servicemodus

    Im Servicemodus befinden sich Funktionen, die bei Servicearbei- ten genutzt werden können. Der Servicemodus ist mit einem Code geschützt, um unbeabsich- tige Fehleinstellungen der Maschine zu vermeiden. Genauere Informationen zu den Inhalten des Servicemodus fin- den Sie in der  Serviceanleitung. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 83: Einstellungen Über Die Software (Op7000)

    Einstellungen über die Software (OP7000) 8 Einstellungen über die Software (OP7000) 8.1 Grundlegende Bedienung Alle Einstellungen der 650-10 erfolgen über das Bedienfeld OP7000. Wenn Sie ein anderes Bedienfeld vorfinden, fahren Sie auf  S. 55 fort. Abb. 56: Bedienfeld OP7000 Die Ansteuerung des Nähmotors und der Schrittmotoren erfolgt...

  • Seite 84: Numerische Werte Eingeben

    Elementen: • Kopfzeile, bestehend aus: • Symbol des gewählten Parameters • Name des Parameters • Wertebereich des Parameters • Symbol zum Verlassen der Bedienoberfläche • Eingabezeile für den Wert • Tastenfeld Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 85 Eingabe eines Kommas bei Werten, die Dezimalstellen zulassen Änderung des Werts um einen Zähler nach oben/unten Eingegebenen Wert löschen Bedienoberfläche ohne Eingabe bzw. Spei- chern eines Werts verlassen Eingegebenen Wert speichern und Bedienoberfläche verlassen Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 86: Text Eingeben

    Abb. 58: Text eingeben Die Bedienoberfläche für die Eingabe von Text besteht aus fol- genden Elementen: • Kopfzeile, bestehend aus: • Symbol Neues Nähprogramm • Symbol zum Verlassen der Bedienoberfläche • Eingabezeile für den Text • Tastenfeld Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 87 Eingabe von Text Eingabe eines Bindestrichs Eingabe eines Unterstrichs Bedienoberfläche ohne Eingabe bzw. Spei- chern eines Texts verlassen Eingabe eines Leerzeichens Umschaltung Groß-/Kleinschreibung Buchstabe/Zahl in der Eingabezeile löschen Eingegebenen Wert speichern und Bedienoberfläche verlassen Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 88: Maschine Einschalten

    (EDIT) sowie optimiert werden (LENGTH CORRECTION). • Servicemodus SERVICE Im Servicemodus befinden sich Funktionen, die bei Service- arbeiten genutzt werden können. Der Servicemodus ist mit einem Code geschützt, um unbeab- sichtige Fehleinstellungen der Maschine zu vermeiden. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 89: Manueller Modus Man

    Hier befinden sich die Symbole aller einstellbaren Parameter. In den grauen Feldern oberhalb der Parameter-Symbole werden die jeweils aktuellen Werte angezeigt. Rechter Bereich (4) Hier können eine andere Bedienoberfläche bzw. ein anderer Be- triebsmodus gewählt werden. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 90: Einstellbare Parameter Im Modus Man

    Stichlänge in mm eingeben 1. Gewünschte Schaltfläche drücken.  Bedienoberfläche zur Einstellung des Parameters wird ange- zeigt. Bei einigen Parametern geht die Einstellung über einen numeri- schen Wert hinaus. Diese Parameter werden im Folgenden er- läutert. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 91: Modus Man Mehrweite Einstellen

    Einstellung der Kurvenunterstützung. Standardmäßig ist der Wert 2 voreingestellt. Symbole/Schaltflächen Bedeutung Kurvenunterstützung eingeben Eingestellte Kurvenunterstützung wird durch eine rot markierte Schaltfläche ange- zeigt. 1. Kurvenunterstützung mit den Schaltflächen 1 bis 6 eingeben. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 92 Wertebereich: 1 ... 10 Backtack at Start Riegel am Nahtanfang ein (aktiviert) oder aus (nicht aktiviert) Backtack at End Riegel am Nahtende ein (aktiviert) oder aus (nicht aktiviert) Thread Trim Fadenabschneider ein (aktiviert) oder aus (nicht aktiviert) Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 93: Nähvorgang

    Wird der Faden abgeschnitten, wird die Anzeige zurückge- setzt. Parameter während der Naht ändern 1. Fußpedal in Stellung 0 bringen. 2. Gewünschten Parameter am Bedienfeld ändern ( S. 88). 3. Fußpedal nach vorn treten und nähen.  Geänderter Parameterwert wird verarbeitet. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 94: Automatikmodus Auto

    Naht an. Mittlerer Bereich (3) Hier befinden sich Nummer und Name des gewählten Nähpro- gramms sowie die Symbole aller einstellbaren Parameter. In den grauen Feldern oberhalb der Parameter-Symbole werden die je- weils aktuellen Werte angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 95: Einstellbare Parameter Auto

    Wenn der Wert im Automatikmodus AUTO geändert wird, wird er dauerhaft im Näh- programm gespeichert. Stichlänge in mm einstellen. Wenn der Wert im Automatikmodus AUTO geändert wird, wird er dauerhaft im Näh- programm gespeichert. 1. Gewünschte Schaltfläche drücken. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 96 2. Schaltfläche OK drücken.  Gewähltes Nähprogramm wird in den Automatikmodus AUTO übernommen. 3. Schaltfläche Abort drücken, um die Programmauswahl abzu- brechen.  Ggf. gewähltes Nähprogramm wird verworfen und die Bedienoberfläche des Automatikmodus AUTO wird ange- zeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 97 • Die momentan gewählte Größe ist mit einem Doppelpfeil gekennzeichnet (>>). • Die rot markierten Größen stellen die Referenzgrößen für die Gradierlogik dar. 1. Auf gewünschte Nähgutgröße drücken.  Bedienoberfläche des Automatikmodus AUTO wird ange- zeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 98 Anzeige weiterer Schaltflächen für die Ein- gabe der Mehrweite. Die Schaltflächen von 0 bis 16 stehen für die Eingabe zur Verfü- gung. 1. Art der Mehrweite wählen.  Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym- bol angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 99 Abb. 65: Parameter Mehrweitenkorrektur in % 1. Korrekturwert für die Mehrweite in Prozent eingeben. Informationen zur Eingabe numerischer Werte:  S. 82. 2. Schaltfläche OK drücken.  Korrekturwert wird gespeichert und die vorherige Bedienoberfläche angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 100: Nähvorgang

    Nach Drücken der Schaltfläche Weitere Programmparameter wird eine Übersicht aller verfügbaren Parameter angezeigt. Abb. 66: Weitere Programmparameter im Modus AUTO Parameter Bedeutung Foot Pressure Nähfußdruck Wertebereich: 1 ... 10 8.5.2 Nähvorgang 1. Nähprogramm wählen,  S. 94. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 101 3. Fußpedal nach vorn treten und nähen.  Geänderter Parameterwert wird verarbeitet. Mehrweite vor oder während der Naht korrigieren 1. Fußpedal in Stellung 0 bringen. 2. Mit den Schaltflächen + F% oder - F% die Mehrweitenkorrektur Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 102: Programmiermodus

    8.6 Programmiermodus Abb. 68: Programmiermodus ① ③ ② ④ Kopfzeile (1) Der Betriebsmodus EDIT wird angezeigt. Linker Bereich (2) Hier befindet sich die grafische Darstellung der gesamten Naht, aufgeteilt in die programmierte Anzahl Nähschritte. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 103: Bestehendes Nähprogramm Ändern (Edit)

    Rechtes bzw. linkes Nähteil wählen Nähgutgröße einstellen,  S. 103 Weitere Programmparameter im Program- miermodus EDIT,  S. 105 Mehrweite im aktuellen Nähschritt einstel- len,  S. 112 Kurvenunterstützung im aktuellen Näh- schritt einstellen Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 104 1. Gewünschte Schaltfläche drücken.  Bedienoberfläche zur Einstellung des gewünschten Parame- ters wird angezeigt. Bei einigen Parametern geht die Einstellung über einen numeri- schen Wert hinaus. Diese aufgebauten Parameter werden im Folgenden im Detail erläutert. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 105 • Die momentan gewählte Größe ist mit einem Doppelpfeil gekennzeichnet (>>). • Die rot markierten Größen stellen die Referenzgrößen für die Gradierlogik dar. 1. Auf gewünschte Nähgutgröße drücken.  Bedienoberfläche des Programmiermodus EDIT wird ange- zeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 106 Anzeige weiterer Schaltflächen für die Ein- gabe der Mehrweite. Die Schaltflächen von 0 bis 16 stehen für die Eingabe zur Verfü- gung. 1. Art der Mehrweite wählen.  Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym- bol angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 107 Backtack at End Riegel am Nahtende ein/aus Wertebereich: 0, 1 Thread Trim Fadenabschneider ein/aus Wertebereich: 0, 1 Modus EDIT Weitere Nähschrittparameter Nach Drücken der Schaltfläche Weitere Nähschrittparameter wird eine Übersicht aller verfügbaren Parameter angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 108: Neues Nähprogramm Erstellen (Programming)

    Wertebereich: 100 ... 4000 8.6.2 Neues Nähprogramm erstellen (PROGRAM- MING) Voraussetzung: • Betriebsmodus EDIT wird angezeigt. 1. Schaltfläche P drücken.  Bedienoberfläche PROGRAMMING wird angezeigt. Über der Schaltfläche P wird die Nummer des nächsten freien Programmplatzes angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 109 4. Ersten Nähschritt abnähen oder Länge des Nähschritts per Hand über den Parameter Wegstreckenmessung eingeben. 5. Nächsten Nähschritt durch Drücken auf die Nummer des ers- ten Nähschritts bzw. den Knieschalter wählen.  Im linken Bereich wird der zweite Nähschritt mit Nummer angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 110 Alle Nähschritte wurden per Hand eingegeben weiter bei Schritt 9 und mit END beendet. 8. Wenn nach dem Nähen nicht abgeschnitten wurde, erscheint eine Meldung. Faden abschneiden.  Meldung wird ausgeblendet. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 111 Mirror programmed side to other side AUTO-Modus Program other side PROGRAMMING-Modus Finish AUTO-Modus  Durch Drücken der Schaltfläche Abort wird das Fenster geschlossen und die Bedienoberfläche AUTO angezeigt. Alle eingegebenen Daten werden dabei gelöscht! Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 112 Kurvenunterstützung im aktuellen Näh- schritt einstellen Spannung des Nadelfadens im aktuellen Nähschritt einstellen Stichlänge in mm im aktuellen Nähschritt einstellen Wegstreckenmessung im aktuellen Näh- schritt ein- oder ausschalten Weitere Nähschrittparameter im Program- miermodus PROGRAMMING,  S. 114 Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 113 Abb. 76: Parameter Nähgutgröße einstellen Sie sehen folgende Informationen: • Die momentan gewählte Größe ist mit einem Doppelpfeil gekennzeichnet (>>). 1. Größensystem im rechten Bereich wählen. 2. Auf gewünschte Nähgutgröße drücken.  Bedienoberfläche des Programmiermodus PROGRAMMING wird angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 114: Modus Mehrweite Einstellen

    Anzeige weiterer Schaltflächen für die Ein- gabe der Mehrweite. Die Schaltflächen von 0 bis 16 stehen für die Eingabe zur Verfü- gung. 1. Art der Mehrweite wählen.  Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym- bol angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 115 Riegel am Nahtanfang ein/aus Wertebereich: 0, 1 Backtack at End Riegel am Nahtende ein/aus Wertebereich: 0, 1 Thread Trim Fadenabschneider ein/aus Wertebereich: 0, 1 Grading Factor Gradierfaktor Wertebereich: 0.0 ... 6.0 (% pro Größe) Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 116: Nähprogramm Kopieren

    Nahtgut ist Wertebereich: 0 ... 2,5 mm Foot Pressure Nähfußdruck Wertebereich: 1 ... 10 8.6.3 Nähprogramm kopieren Voraussetzung: • Betriebsmodus EDIT wird angezeigt. 1. Nähprogramm wählen,  S. 94. 2. Schaltfläche P drücken. COPY Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 117: Nähprogramm Löschen

    Um diese punktuellen Abweichungen zu beheben, können Sie die Längenkorrektur verwenden. Voraussetzung: • Betriebsmodus EDIT wird angezeigt. 1. Schaltfläche P drücken.  Bedienoberfläche der Längenkorrektur wird angezeigt. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 118 Abb. 80: Oberfläche Längenkorrektur 2. Nähschritt abnähen. 3. Per Hand am Bedienfeld oder mit dem Knieschalter in den nächsten Nähschritt schalten.  Nähfortschritt wird grafisch dargestellt. Abb. 81: Längenkorrektur Fortschritt 4. Mit allen weiteren Nähschritten ebenso verfahren. Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 119: Servicemodus Service

    Im Servicemodus befinden sich Funktionen, die bei Servicearbei- ten genutzt werden können. Der Servicemodus ist mit einem Code geschützt, um unbeabsich- tige Fehleinstellungen der Maschine zu vermeiden. Genauere Informationen zu den Inhalten des Servicemodus fin- den Sie in der  Serviceanleitung. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 120 Einstellungen über die Software (OP7000) Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 121: Außerbetriebnahme

    Bedienfeld abdecken, um es vor Verschmutzungen zu schüt- zen. Steuerung abdecken, um sie vor Verschmutzungen zu schüt- zen. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Verschmutzungen und Beschädigungen zu schützen. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 122 Außerbetriebnahme Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 123: Entsorgung

    IMMER die gesetzlichen Regelungen zur Entsorgung befolgen. Bedenken Sie bei der Entsorgung, dass die Maschine aus unter- schiedlichen Materialien (Stahl, Kunststoff, Elektronikteile …) be- steht. Beachten Sie für deren Entsorgung die national zutreffenden Vorschriften. Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 124 Entsorgung Betriebsanleitung 650-10 - 01.0 - 05/2015...

  • Seite 125: Anhang

    Anhang 11 Anhang Abb. 82: Maße zur Anfertigung einer Tischplatte I Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 126 Anhang Abb. 83: Maße zur Anfertigung einer Tischplatte II Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 127 Anhang Abb. 84: Maße zur Anfertigung einer Tischplatte III Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 128 Anhang Abb. 85: Maße zur Anfertigung einer Tischplatte IV Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 129 Anhang Abb. 86: Bauschaltplan I Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 130 Anhang Abb. 87: Bauschaltplan II Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 131 Anhang Abb. 88: Bauschaltplan III Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 132 Anhang Abb. 89: Bauschaltplan IV Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 133 Anhang Abb. 90: Bauschaltplan V Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 134 Anhang Abb. 91: Bauschaltplan VI Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 135 Anhang Abb. 92: Bauschaltplan VII Betriebsanleitung 650-10 - 01.0 - 05/2015...
  • Seite 136 Anhang Betriebsanleitung 650-10 - 01.0 - 05/2015...
