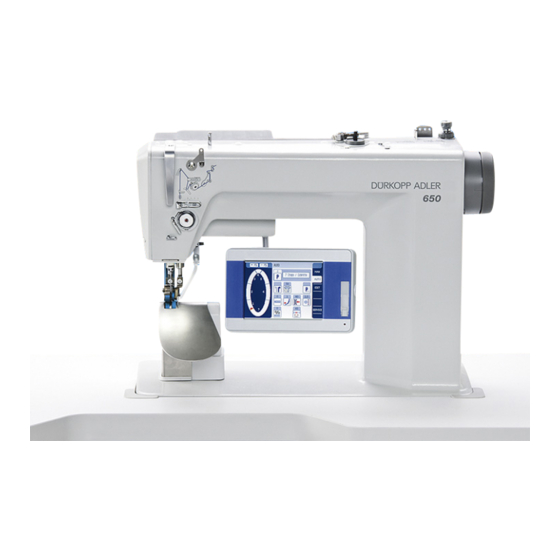

Dürkopp Adler 650-10 Zusatzanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 650-10
  6. Zusatzanleitung

Dürkopp Adler 650-10 Zusatzanleitung

Bandtransport montieren
Vorschau ausblenden Andere Handbücher für 650-10:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
650-10
Zusatzanleitung
Bandtransport montieren

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 650-10

Inhaltszusammenfassung für Dürkopp Adler 650-10

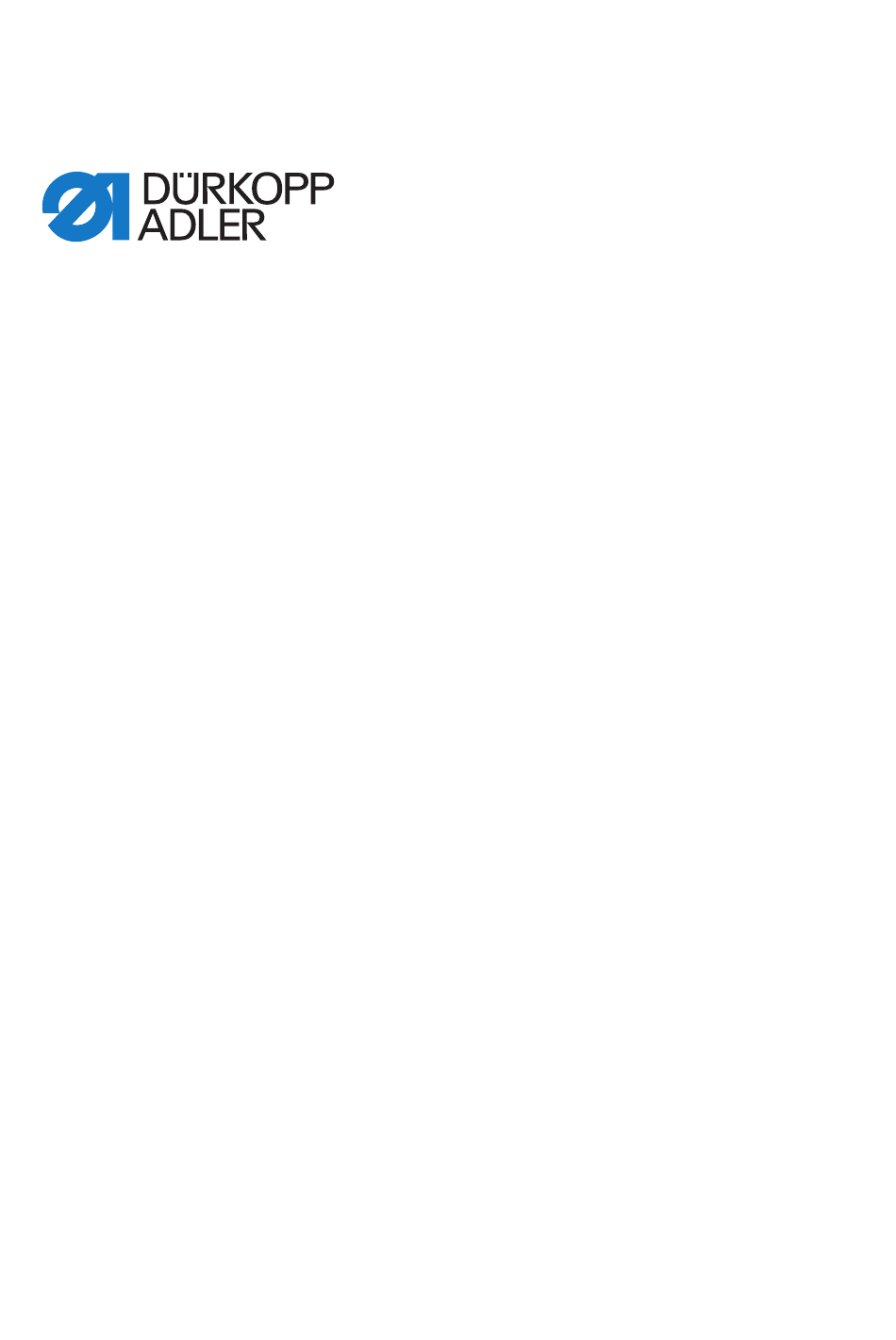

  • Seite 1 650-10 Zusatzanleitung Bandtransport montieren...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2017...

  • Seite 3: Inhaltsverzeichnis

    3.1.4 Parameter Serial Wiring einstellen........14 Software aufspielen und einstellen bei OP7000 ......14 3.2.1 Software aufspielen ..............14 3.2.2 Elektronische Fadenspannung kalibrieren ......... 14 3.2.3 Nähfuß-Druck kalibrieren............16 3.2.4 Parameter Serial Wiring einstellen........16 Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 4 Inhaltsverzeichnis Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 5: Allgemeine Informationen

    0650 340700 Riemenführung 9202 002077 Zylinderschraube 9202 002097 Zylinderschraube 9203 002422 Zylinderschraube 9204 002363 Senkschraube 9205 102158 Gewindestift 9800 580050 Schrittmotor 9870 001049 Adapter 9835 301003 USB-Stick 9899 065000 700 Software 0791 650701 EN Zusatzanleitung Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 6: Bandtransport

    Abb. 2: Alten Bandtransport demontieren (2) ③ ④ ⑤ ⑥ (3) - Schrauben (5) - Abspringschutz (4) - Abspringschutz (6) - Schrauben 3. Schrauben (3) lösen. 4. Abspringschutz (4) abnehmen. 5. Schrauben (6) lösen. 6. Abspringschutz (5) abnehmen. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 7 Abb. 4: Alten Bandtransport demontieren (4) ⑧ ⑨ ⑩ ⑪ (8) - Encoderstecker (10) - Motor (9) - Motorstecker (11) - Schrauben 8. Encoderstecker (8) und Motorstecker (9) trennen. 9. Schrauben (11) lösen. 10. Motor (10) demontieren. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 8 (13) - Schrauben 11. Schrauben (12) an den Koppelstangen lösen. 12. Schrauben (13) lösen. 13. Umlenkmechanismus demontieren. Abb. 6: Alten Bandtransport demontieren (6) ⑫ ⑮ ⑭ (12) - Schrauben (15) - Gewindestift (14) - Kantenanschlag Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 9: Neuen Bandtransport Montieren

    So montieren Sie den neuen Bandtransport: 1. Kantenanschlag (3) an die Platte (1) schrauben. Darauf achten, dass der Gewindestift (2) auf der Fläche sitzt. 2. Platte (1) und Kantenanschlag (3) mit den Schrauben (4) an das Maschinenoberteil schrauben. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 10 Darauf achten, dass die Leitungen (9) ordentlich mit Kabelbinder fixiert sind und nicht eingeklemmt werden. Die Transportbänder dürfen die Leitungen (9) nach der Montage nicht be- rühren. 4. Encoderstecker (6) verbinden. 5. Motorstecker mit Adapter (7) verbinden. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 11  Die Transportbänder (13) spannen sich. 9. Senkschrauben (10) festschrauben. 10. Um die Transportbänder (13) nachzuspannen, Schraube (16) am Führungsstück (17) lösen. • Spannung erhöhen: Führungsstück (17) nach links schieben • Spannung verringern: Führungsstück (17) nach rechts schieben Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 12 Darauf achten, dass zwischen der Riemenführung (19) und dem Transportband ein Abstand von 0,5 mm besteht. Abb. 12: Neuen Bandtransport montieren (6) ⑳ (20) - Schrauben (21) - Abdeckung 13. Abdeckung (21) aufsetzen. 14. Schrauben (20) festschrauben. Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 13: Software Aktualisieren

    • Punkt 1 - minimale Spannung (5 g) Kalibrierungsschritte So kalibrieren Sie die Nadelfaden-Spannung: Schritt 1: Kalibrierungspunkt 3 einstellen 1. Faden einfädeln bis zum Fadenhebel ( Betriebsanleitung). 2. Faden nach dem Fadenhebel in das Messgerät einfädeln. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 14 Stellmutter (1) zu verändern. OK drücken. Schritt 2: Kalibrierungspunkt 2 einstellen / 1. Mit Kalibrierungspunkt 2 auswählen. 2. OK drücken. / 3. Fadenspannung mit verändern, bis das Messgerät den Wert 150 g anzeigt. OK drücken. Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 15: Nähfuß-Druck Kalibrieren

    Kalibrieren Sie die Nähfüße immer nach Einstellarbeiten am Nähfuß-Hub- getriebe ( Serviceanleitung). So kalibrieren Sie die Nähfüße: 1. Unterpunkt Foot Calib aufrufen. 2. OK drücken. 3. Die Maschine kalibriert automatisch: Beide Nähfüße gehen einmal auf und ab. Danach ist die Kalibrierung abgeschlossen. Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 16: Parameter Serial Wiring Einstellen

    Zum Kalibrieren brauchen Sie ein Fadenspannungsmessgerät. Reihenfolge Folgende 3 Kalibrierungspositionen nacheinander für den Nadelfaden einstellen: • Position 3 - maximale Spannung (300 g) • Position 2 - mittlere Spannung (150 g) • Position 1 - minimale Spannung (5 g) Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 17 11. On/Off antippen und den Spannungswert messen. 12. An dem Punkt, an dem das Fadenspannungsmessgerät den Wert 300 g anzeigt: Gewindestift (3) festschrauben, ohne dabei die Stellung der Stellmutter (1) zu verändern. 13. On/Off antippen.  Das Spannungselement wird geöffnet. Zusatzanleitung 650-10 - 01.0 - 07/2017...

  • Seite 18: Nähfuß-Druck Kalibrieren

    Für den Bandtransport muss die Reihenschaltung des oberen Transport- motors aktiviert werden. So stellen Sie den Parameter ein: 1. Maschine ausschalten. 2. Maschine einschalten. 3. Der Bootloader-Bildschirm erscheint: Abb. 18: Parameter Serial Wiring einstellen Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 19 Software aktualisieren 4. Schaltfläche drücken. 5. Passwort 85627 eingeben. 6. Im Menüpunkt Service On Start > Machine Configuration > Transport Top Motor Serial Wiring den Wert 1 wählen. 7. Mit OK bestätigen. Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 20 Software aktualisieren Zusatzanleitung 650-10 - 01.0 - 07/2017...
  • Seite 22 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
