Aufstellung
Betriebsanleitung 650-10 - 01.0 - 05/2015
Bedienfeld OP3000

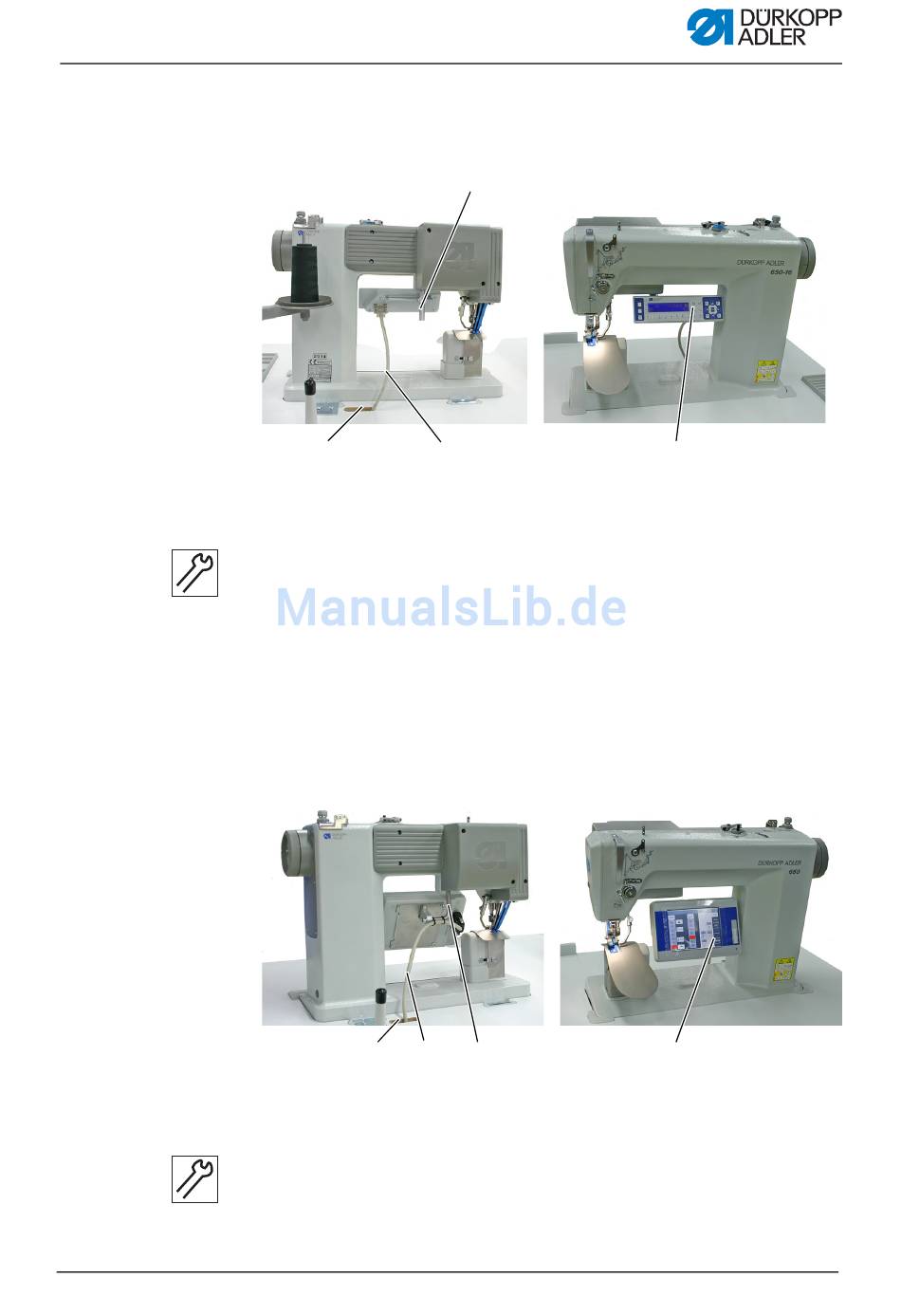

Abb. 26: Bedienfeld OP3000 anschließen
①
(1) - Tischplatten-Öffnung
(2) - Leitung
Handlungsschritte
1. Bedienfeld (3) am Halter (4) anschrauben und ausrichten.
2. Stecker der Leitung (2) am Bedienfeld aufstecken, durch die
Tischplatten-Öffnung (1) zur Steuerung verlegen und an der
Buchse (X170b) anschließen.
Bedienfeld OP7000
Abb. 27: Bedienfeld OP7000 anschließen
⑤ ⑥
(5) - Tischplatten-Öffnung
(6) - Leitung
Handlungsschritte
1. Bedienfeld (8) am Halter (7) anschrauben und ausrichten.
④
②
(3) - Bedienfeld
(4) - Halter
⑦
(7) - Halter
(8) - Bedienfeld
③
⑧
