Empfehlungen zur Verdrahtung

Leistungsteil
Der Umrichter muss unbedingt an die Schutzerde angeschlossen werden. Um den geltenden Vorschriften hinsichtlich erhöhter
Kriechströme (über 3,5 mA) zu genügen, verwenden Sie einen Schutzleiter von mindestens 10 mm∑ (AWG 6) oder zwei Schutzleiter mit
dem Querschnitt der Leiter für die Versorgung der Leistungsklemmen.
BERÜHRUNGSSPANNUNGEN
Verbinden Sie das Gerät mit der Schutzerde und verwenden Sie hierbei den bereitgestellten Anschlusspunkt für die Erde
wie in der Abbildung gezeigt. Die Befestigungsfläche des Umrichters muss vor dem Einschalten mit der Schutzerde
verbunden werden.
Eine Nichtbeachtung dieser Vorkehrungen kann zu Tod oder schwerwiegenden Verletzungen führen.
Frequenz-
umrichter
Frequenz-
umrichter
Frequenz-
umrichter
UNSACHGEMÄSSE VERDRAHTUNGSANSCHLÜSSE
• Der ER40 wird beschädigt, wenn die Netzspannung an die Ausgangsklemmen (U/T1, V/T2, W/T3) angelegt wird.
• Prüfen Sie die elektrischen Anschlüsse, bevor Sie den ER40 unter Spannung setzen.
• Wenn Sie einen anderen Frequenzumrichter ersetzen, prüfen Sie, ob die elektrischen Anschlüsse am ER40 den in
dieser Anleitung angegebenen Verdrahtungsanweisungen entsprechen.
Die Nichtbeachtung dieser Vorkehrung kann zu Tod oder schwerwiegenden Verletzungen führen.
Wenn die Installationsvorschriften einen vorgeschalteten Schutz durch eine „Fehlerstrom-Schutzeinrichtung" (FI-Schalter) vorsehen,
müssen Sie bei einphasigen Umrichtern ein Gerät vom „Typ A" und bei dreiphasigen Umrichtern ein Gerät vom „Typ B" verwenden. Wählen
Sie ein Produkt mit folgenden Eigenschaften:
• Filterung hochfrequenter Ströme.
• Verzögerung, die ein Auslösen aufgrund eventuell beim Einschalten geladener Störungskapazitäten verhindert. Diese Verzögerung ist
bei 30-mA-Geräten nicht möglich. Wählen Sie in diesem Fall Geräte, die unempfindlich gegenüber einer unbeabsichtigten Auslösung
sind, beispielsweise FI-Schutzschalter mit verstärkter Störfestigkeit der Reihe
Wenn die Anlage aus mehreren Frequenzumrichtern besteht, muss eine Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) pro Umrichter
eingesetzt werden.
SCHUTZ GEGEN ÜBERSTRÖME
• Die Schutzeinrichtungen gegen Überströme müssen ordnungsgemäß zugeordnet werden.
• Der „Canadian Electrical CODE" oder der „National Electrical Code" (US) fordern den Schutz der
Nebenschlussstromkreise. Verwenden Sie die auf dem Typenschild des Umrichters empfohlenen Sicherungen, um den
Kurzschlussnennstrom zu erzielen.
• Schließen Sie den Umrichter nicht an ein Versorgungsnetz an, dessen Kurzschlusskapazität den angenommenen
maximalen Kurzschlussstrom überschreitet, der auf dem Typenschild des Umrichters angegeben ist.
Die Nichtbeachtung dieser Vorkehrung kann zu Tod oder schwerwiegenden Verletzungen führen.
GEFAHR
• Stellen Sie sicher, dass der Widerstand der Schutzerde ein Ohm oder weniger beträgt.

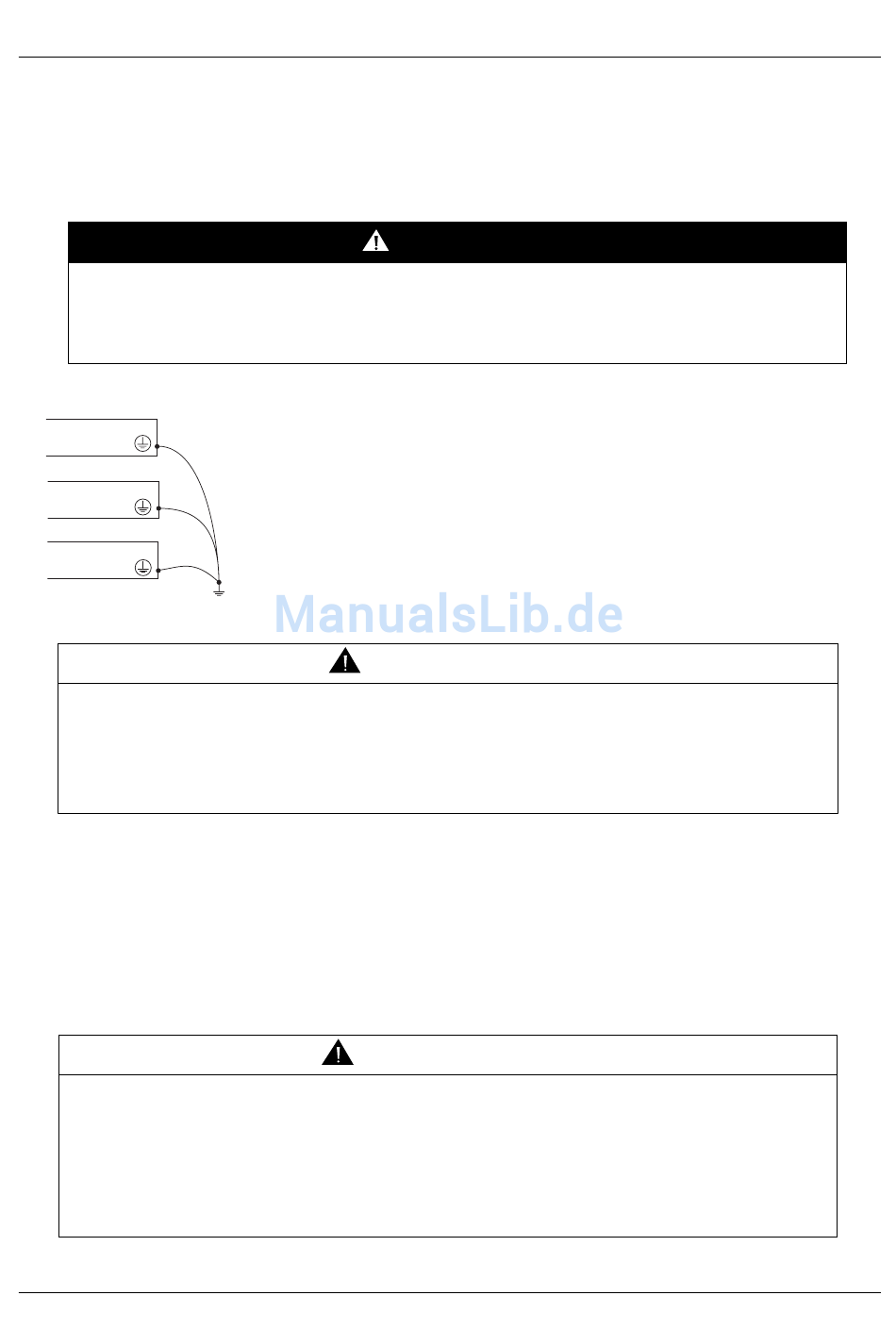

Verbinden Sie mehrere Umrichter mit der Schutzerde wie links illustriert. Schließen Sie die Kabel
der Schutzerde weder in Schleife noch in Reihe an.
WARNUNG
WARNUNG
.
s.i (super-immunisiert)
