Montage der Optionskarten

Führen Sie die Montage vorzugsweise dann aus, wenn der Umrichter befestigt, aber noch nicht verdrahtet ist.
Überprüfen Sie, ob die rote LED zur Anzeige der Kondensatorenladung erloschen ist. Messen Sie die Spannung des DC-Busses gemäß
dem auf Seite 15 beschriebenen Verfahren.
Die Optionskarten werden hinter der Frontabdeckung des Steuerteils des Umrichters montiert. Ist der Umrichter mit einem Grafikterminal
ausgestattet, entfernen Sie dieses und nehmen Sie dann die Frontabdeckung des Steuerteils wie unten angegeben ab.

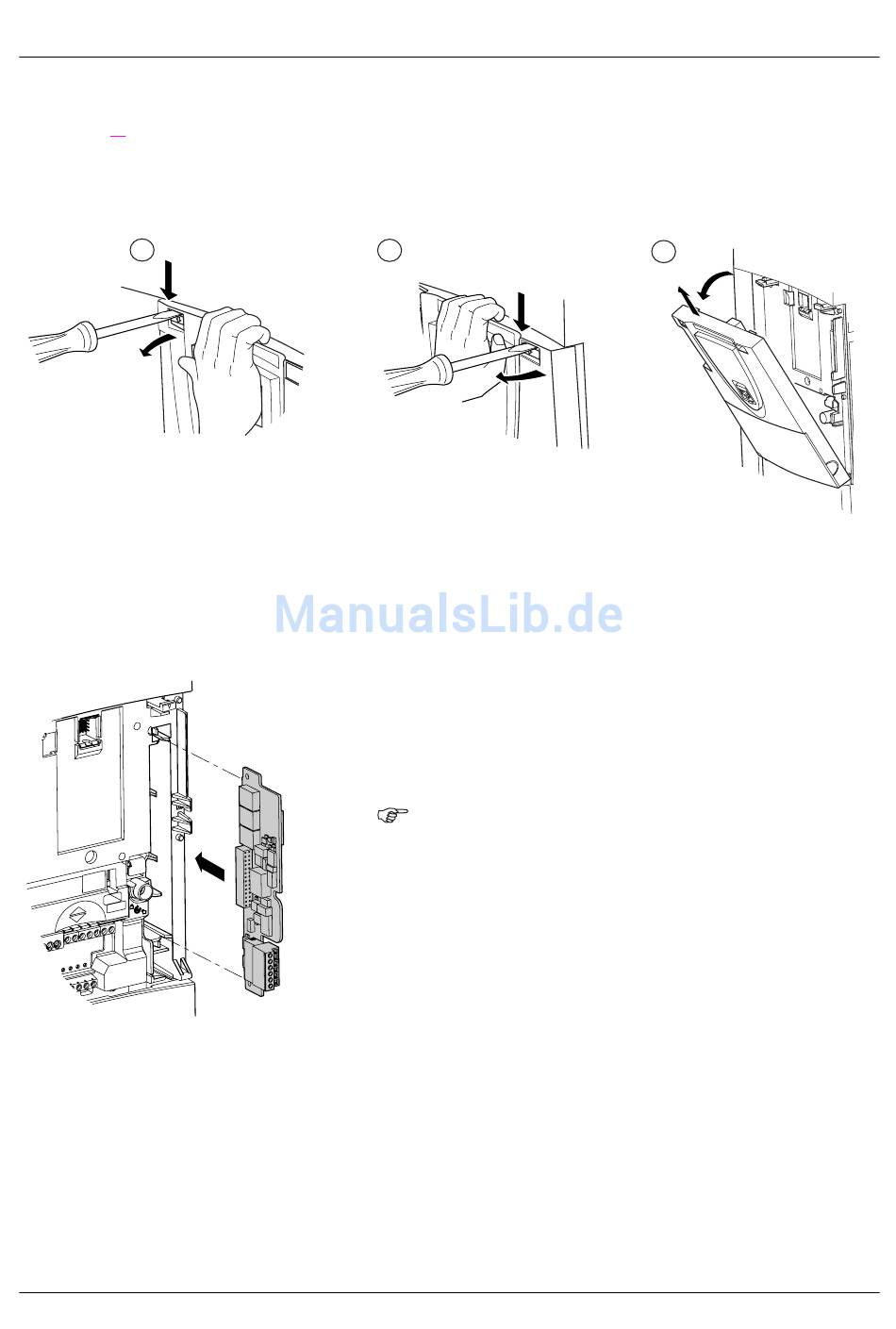

Demontage der Frontabdeckung des Steuerteils
1
• Drücken Sie mit Hilfe eines
Schraubendrehers auf die Sperrklinke
und ziehen Sie an der Abdeckung, um
den linken Teil der Frontabdeckung des
Steuerteils freizusetzen.
Montage einer ZK40-Encoder
Für die Encoder-Interface-Karte ist ein spezieller Steckplatz im Umrichter vorgesehen.
16
2
• Führen Sie denselben
Arbeitsschritt auf der
rechten Seite aus.
Wurde bereits eine Optionskarte E/A-Erweiterung, Kommunikationskarte
oder programmierbare Karte „Controller Inside" montiert, dann ist diese
zu entfernen, damit auf den Steckplatz, der für die Encoder-Interface-
Karte vorgesehen ist, zugegriffen werden kann.
3
• Drehen Sie die
Frontabdeckung des
Steuerteils und ziehen Sie
sie ab.
