Klemmenleisten der Optionskarten

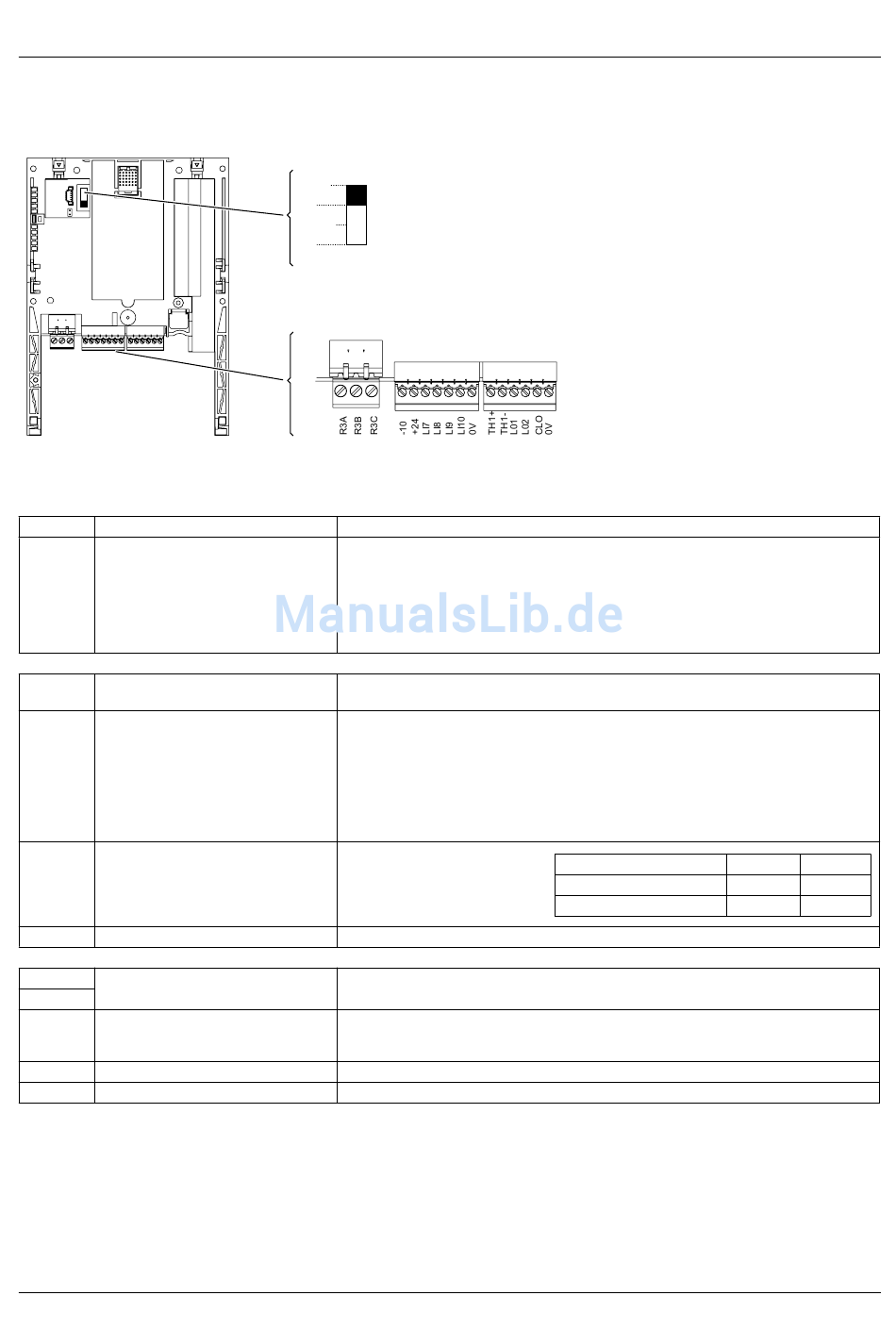

Klemmenleisten der Optionskarte ZK40-Logikerweiterung

SW3
Kenndaten und Funktion der Klemmen
Klemmen Funktion
R3A Programmierbares Relais R3: NC-
R3B Kontakt zieht bei Einschalten an, fällt
R3C bei Störung ab.
-10 Spannungsversorgung -10 VDCfür
Sollwertpotentiometer 1 bis 10 k
+24 Spannungsversorgung der
Logikeingänge
LI7 Programmierbare Logikeingänge
LI8
LI9
LI10
0 V 0 V
TH1+ Eingang PTC-Fühler
TH1-
LO1 Programmierbare Logikausgänge mit
LO2 Open Collector
CLO Bezugspotential der Logikausgänge
0V 0 V
Wahlschalter der Logikeingänge SW3
Source
Werkseinstellung:
Source
Ext
Sink
Int
Elektrische Kenndaten
• Minimales Schaltvermögen: 3 mA bei 24 VDC
• Maximales Schaltvermögen bei ohmscher Last:
5W bei 250 VWS oder 30 VDC
• Maximales Schaltvermögen bei induktiver Last (cos ϕ = 0,4 und L/R = 7 ms):
2W bei 250 VWS oder 30 VDC
• Reaktionszeit: 7 ms ± 0,5 ms
• Lebensdauer: 100.000 Schaltspiele
• - 10 VDC(-10,5 V ± 5 V)
• Max. 10 mA
Ω
Wahlschalter SW3 in Position Source oder Sink Int.
• Spannungsversorgung +24 VDC(min. 21 V, max. 27 V), gegen Kurzschluss und
Überlast geschützt
• Max. verfügbarer Strom für den Anwender 200 mA (dieser Durchsatz entspricht der
Summe des Verbrauchs an +24 der Steuerkarte und an +24 der Optionskarten)
Wahlschalter SW3 in Position Sink Ext.
• Eingang für externe Spannungsversorgung +24 VDCder Logikeingänge
• Spannungsversorgung +24
VDC(max. 30 V)
• Impedanz 3,5 kΩ
• Reaktionszeit: 2 ms ± 0,5 ms
0 V
• Schwellwert für die Auslösung 3 kΩ, Schwellwert für die erneute Auslösung 1,8 kΩ
• Schwellwert für die Kurzschlusserkennung < 50 Ω
• +24 VDC(max. 30 V)
• Max. Strom: 200 mA bei interner Versorgung und 200 mA bei externer Versorgung
• Reaktionszeit: 2 ms ± 0,5 ms
0 V
Maximale Anschlusskapazität:
1,5 mm 2 - AWG 16
Maximales Anzugsmoment:
0,25 Nm - 2.21 lb.in
Wahlschalter SW3
Source (Werkseinstellung) <5 VDC
Sink Int. oder Sink Ext.
Zustand 0 Zustand 1
>11 VDC
>16 VDC <10 VDC
