Leistungsklemmenleisten

Zugang zu den Klemmenleisten

ER40-0.75/4K bis -18.5/4K

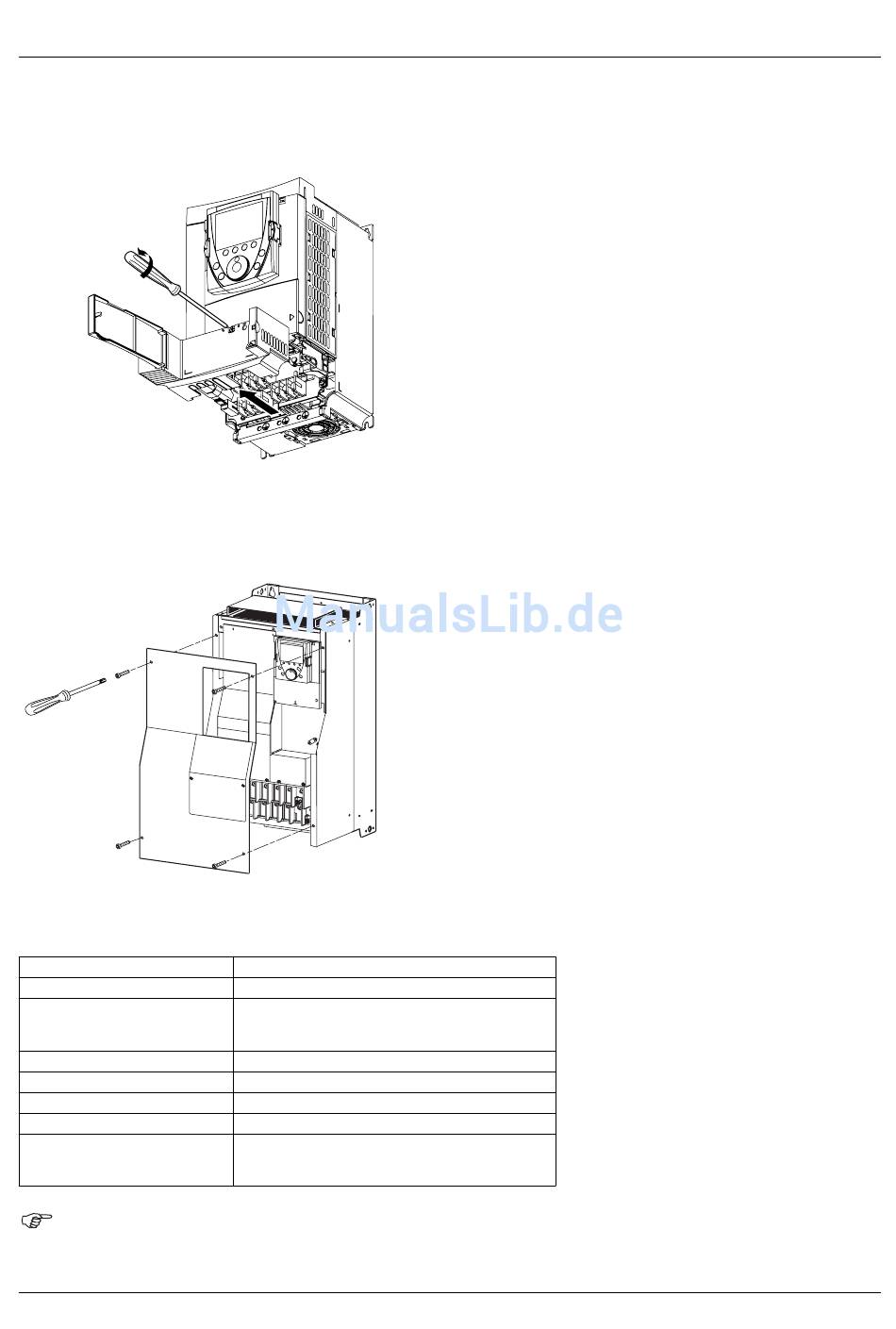

Entriegeln Sie die Zugangsklappe zum Leistungsteil und ziehen Sie sie heraus, wie unten dargestellt.
ER40-22.0/4K bis -75.0/4K
Nehmen Sie, wie unten abgebildet, die Frontplatte ab, um Zugang zu den Leistungsklemmen zu erhalten.
Kenndaten und Funktion der Leistungsklemmen
Klemmen
t
R/L1
S/L2
T/L3
PO
PA/+
PB
PC/-
U/T1
V/T2
W/T3
Entfernen Sie die Klemmenleiste zwischen PO und PA/+ nur, wenn Sie eine DC-Drossel hinzufügen. Die Schrauben der Klemmen
PO und PA/+ müssen stets fest angezogen sein, da hier der gesamte Zwischenkreisstrom fließt.
Funktion
Klemme für den Anschluss an die Schutzerde
Versorgung der Leistungsklemmen
+Polarität des DC-Busses
Ausgang zum Bremswiderstand (+Polarität)
Ausgang zum Bremswiderstand
-Polarität des DC-Busses
Ausgang zum Motor
