Empfehlungen zur Verdrahtung
Verlegen Sie die Leistungskabel getrennt von den Niedrigpegel-Signalkreisen in der Installation (Detektoren, SPS, Messvorrichtungen,
Video, Telefon).
Die Motorkabel müssen eine Mindestlänge von 0,5 m (20 in.) aufweisen.
Tauchen Sie die Motorkabel nie in Wasser oder eine andere Flüssigkeit.
Verwenden Sie keine Blitzableiter oder Kondensatoren zur Kompensation des Leistungsfaktors am Ausgang des Frequenzumrichters.
VERWENDUNG EINES BREMSWIDERSTANDS
• Verwenden Sie nur die in den Katalogen von BLEMO empfohlenen Bremswiderstände.
• Verdrahten Sie den thermischen Schutzkontakt des Widerstandes so, dass die Leistungsversorgung des Umrichters im
Falle einer Störung sofort getrennt wird (siehe mit dem Widerstand gelieferte Anleitung).
Wenn diese Vorkehrung nicht eingehalten wird, können Materialschäden auftreten.
Steuerteil
Verlegen Sie die Steuer- und Leistungskreise getrennt voneinander. Für Steuer- und Sollwertleitungen empfiehlt es sich, ein geschirmtes
und verdrilltes Kabel mit einem Verdrillungsschlag zwischen 25 mm und 50 mm (0.98 in. und 1.97 in.) zu verwenden. Die Abschirmung wird
dabei an jedem Ende geerdet.
Verlegen Sie Motor-, Netz- und Steuerkabel nicht im gleichen Kabelkanal, wenn Sie Kabelkanäle verwenden. Trennen Sie den Metallkanal,
der die Netzkabel enthält, um mindestens 8 cm (3 in.) vom Metallkanal mit den Steuerkabeln. Trennen Sie die nicht-metallischen Rohre
oder Kabelkanäle, die die Netzkabel enthalten, um mindestens 31 cm (12 in.) von den Metallkanälen, die die Steuerkabel enthalten. Die
Netz- und Steuerkabel müssen sich stets im rechten Winkel kreuzen.
Länge der Motorkabel

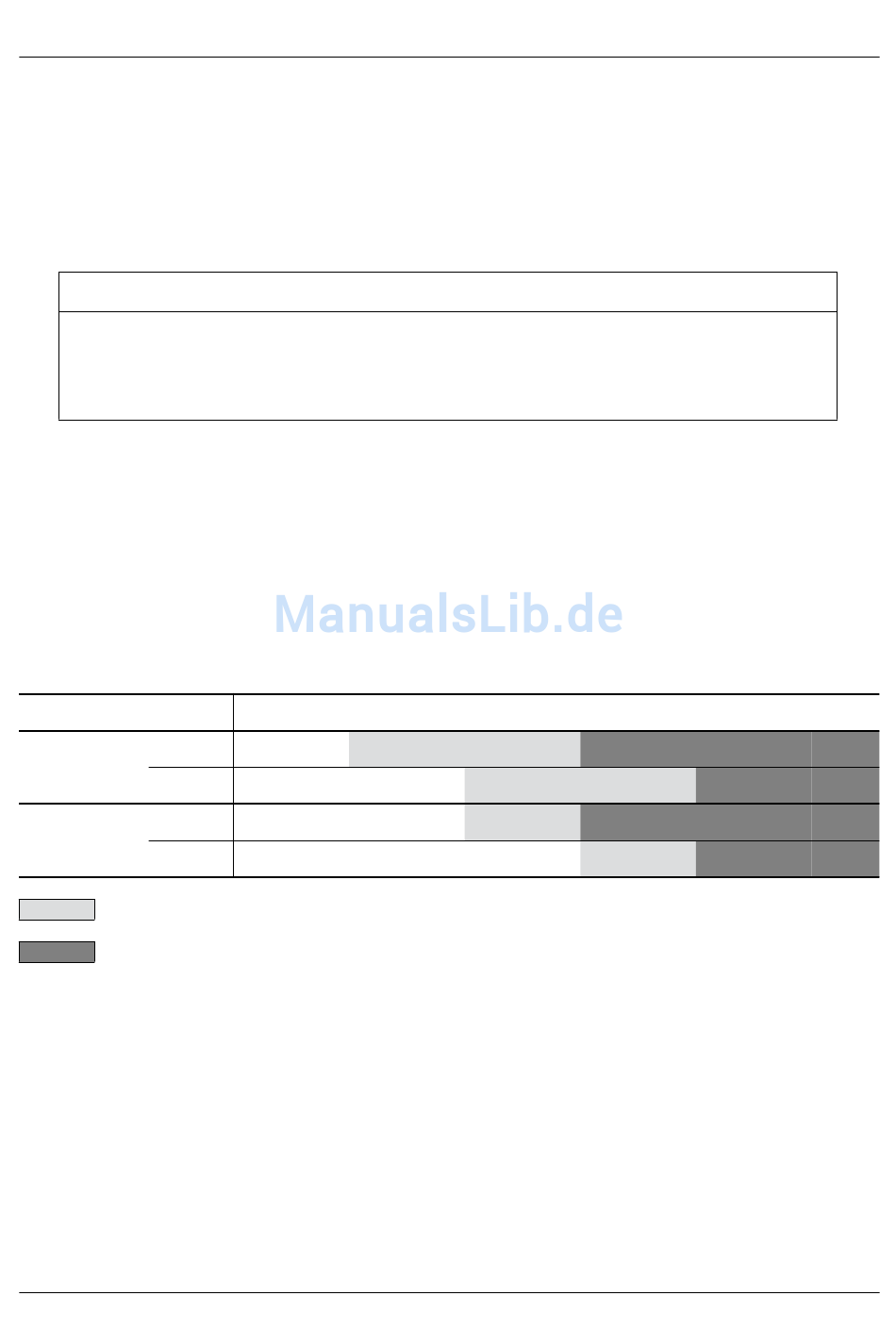

ER40-
Kabel
geschirmt
0.75/4K bis 15.0/4K
Kabel, nicht
geschirmt
Kabel
geschirmt
18.5/4K bis 75.0/4K
Kabel, nicht
geschirmt
mit Motordrossel
mit Ausgangsfilter
Auswahl von Zubehörteilen:
Fragen Sie Ihre BLEMO-Vertretung.
20
ACHTUNG
0m 50m
(0 ft) (164 ft)
100m 150m
(328 ft) (492 ft)
300m 1000m
(984 ft) (3280 ft)
