Elektromagnetische Verträglichkeit - Verdrahtung
Elektromagnetische Verträglichkeit
Prinzip
• Erdverbindungen zwischen Frequenzumrichter, Motor und Kabelabschirmung müssen nach Hochfrequenz-Gesichtspunkten
niederohmig gestaltet sein.
• Verwenden Sie abgeschirmte Kabel, wobei die Abschirmung der Motorkabel, des eventuell vorhandenen Bremswiderstands sowie von
Steuerung und Überwachung beidseitig rundum kontaktiert und geerdet sein muss. Diese Abschirmung kann ganz oder teilweise in Form
von Rohren oder Metallkanälen ausgeführt werden, solange keine Unterbrechung der Verbindungen vorkommt.
• Das Spannungsversorgungskabel (Netz) ist so weit entfernt wie möglich vom Motorkabel zu verlegen.

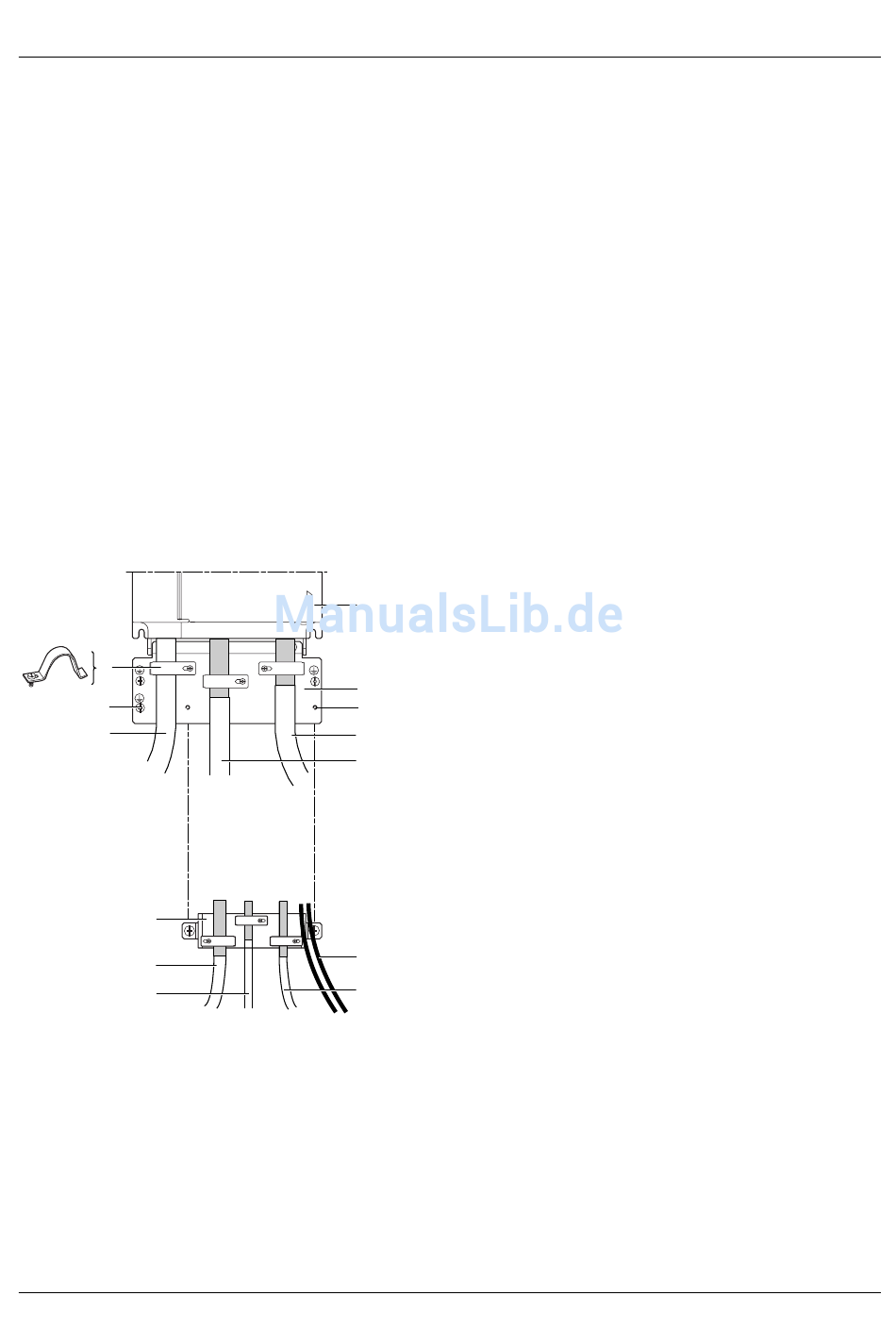

Installationsschema
ER40-0.75/4K bis -18.5/4K
• Die Abschirmung für die Kabel 4 und 5 muss so nahe wie möglich am Frequenzumrichter befestigt und niederohmig geerdet werden:
- Die Abschirmung abisolieren.
- Die abisolierten Teile der Abschirmung mit Edelstahl-Kabelschellen an der EMV-Platte 2 befestigen..
Die Kabelschellen müssen fest angezogen werden, um einen guten Kontakt zu gewährleisten.
• Montieren Sie die EMV-Platte des Steuerteils 11 am Umrichter 2 wie in der Abbildung gezeigt.
• Die Abschirmung für die Kabel 7, 12 und 13 muss so nahe wie möglich am Frequenzumrichter befestigt und niederohmig geerdet werden:
- Die Abschirmung abisolieren.
- Die abisolierten Teile der Abschirmung mit Edelstahl-Kabelschellen am Flansch der EMV-Platte des Steuerteils 9 befestigen.
Die Kabelschellen müssen fest angezogen werden, um einen guten Kontakt zu gewährleisten.
8
9
10
11
12
13
Hinweis:
• Die niederohmige Erdung von Frequenzumrichter, Motor und Kabelabschirmung entbindet nicht davon, die Schutzleiter PE (grün-gelb)
mit den entsprechenden Anschlüssen an jeder Komponente zu verbinden.
1 ER40
2 Im Lieferumfang des Umrichters enthaltene EMV-Platte
1
3 Gewindebohrungen für die Befestigung der EMV-Platte des Steuerteils
4 Abgeschirmtes Motorkabel, Abschirmung an beiden Enden geerdet. Sie
muss ununterbrochen sein, etwaige zwischenliegende Anschlussleisten
müssen sich in einem abgeschirmten Metallgehäuse befinden.
2
3
5 Abgeschirmtes Kabel für den Anschluss des eventuell vorhandenen
Bremswiderstands. Die Abschirmung muss ununterbrochen sein, etwaige
4
zwischenliegende Anschlussleisten müssen sich in einem abgeschirmten
Metallgehäuse befinden.
5
6 Nicht abgeschirmte Kabel für Relaiskontakte
7 Abgeschirmte Kabel für den Anschluss der Sicherheitsfunktion „Power
Removal". Die Abschirmung muss ununterbrochen sein, etwaige
zwischenliegende Anschlussleisten müssen sich in einem abgeschirmten
Metallgehäuse befinden.
8 Metall-Kabelschellen
9 Anschluss an die Schutzerde
6
10 Nicht abgeschirmte Netzanschlusskabel
7
11 EMV-Platte des Steuerteils
12 Abgeschirmte Steuerkabel für den Anschluss der Steuerung/
Überwachung. Für Anwendungen, die mehrere Leiter erfordern, sollten
kleine Querschnitte verwendet werden (0,5 mm
13 Abgeschirmte Anschlusskabel des Encoders. Die Abschirmung muss
ununterbrochen sein, etwaige zwischenliegende Anschlussleisten müssen
sich in einem abgeschirmten Metallgehäuse befinden.
2
- AWG 20).
