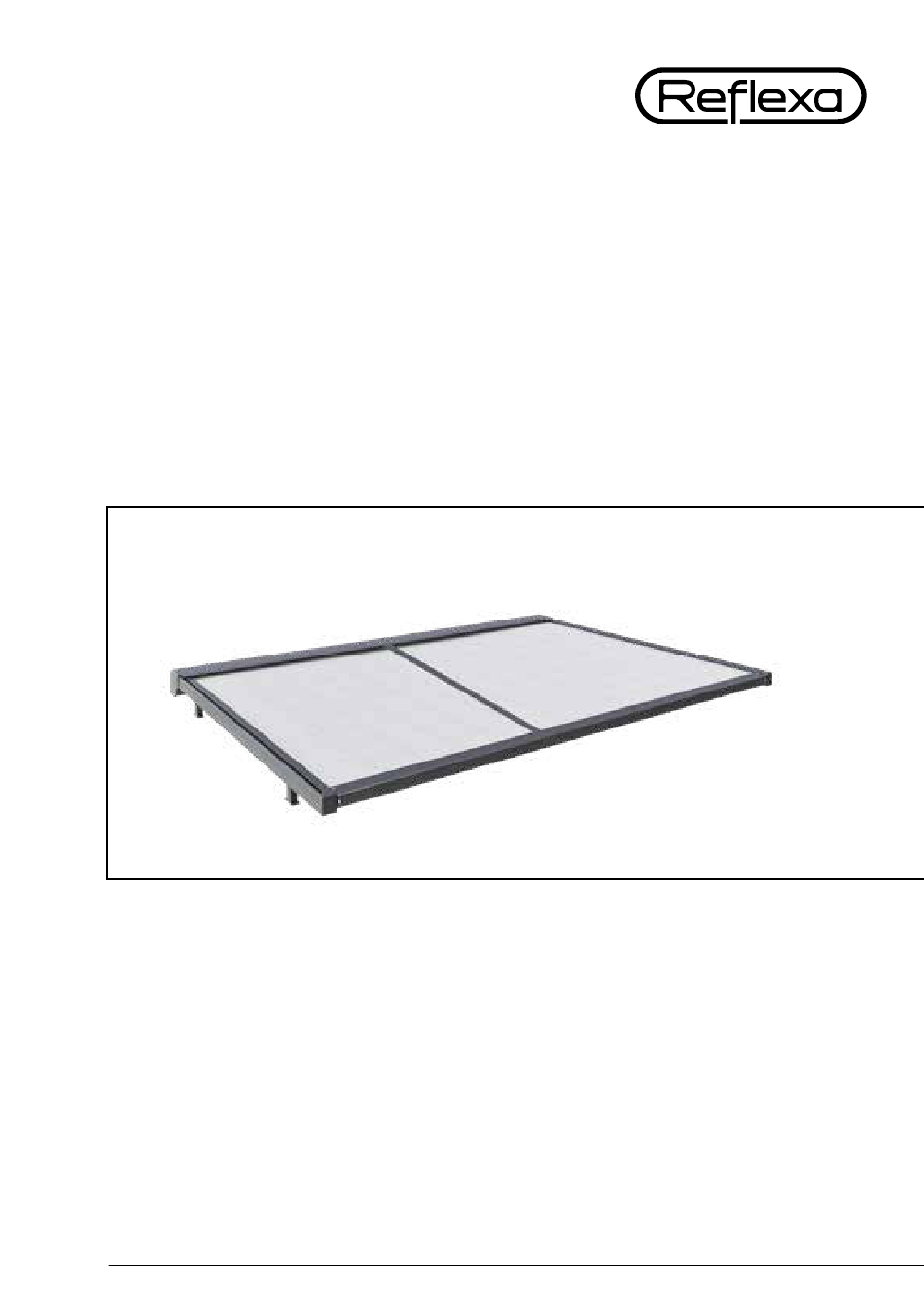

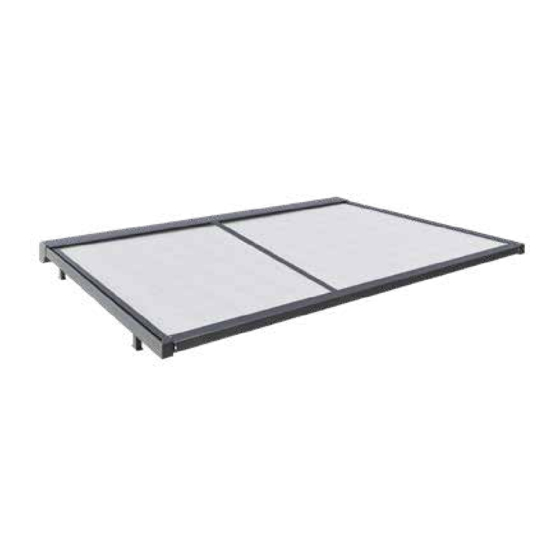

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise / Markisendach Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Wintergartenmarkise Life Zip – Doppelanlage Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ........... . . 4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: »... -
Seite 5: Arbeitsplatzsicherung
Wintergartenmarkise Life Zip – Doppelanlage Bevor Sie zur Baustelle fahren: Markise und Zubehör auf Unversehrtheit und Voll ständigkeit kontrollieren. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Arbeitsplatzsicherung Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transport... -
Seite 6: Verwendung
Nutzung kann es zu erheblichen Gefährdungen kommen. Veränderungen wie An und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung von Reflexa vor genommen wer den. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Wintergartenmarkise Life Zip – Doppelanlage Quetsch- und Scherbereiche Um Scher und Quetschgefahren im Bereich von beweglichen Anlagenteilen, durch unsachgemäße Montage und Bedienung, oder bei Verwendung von Auto matikgeräten bzw. unkontrollierter Bedienung durch Wind oder Regensensoren, bestmöglich auszuschließen, muss die Markise in einer Höhe H ≥ 2,5 m vom Boden oder von zugänglichen Verkehrswegen montiert werden.
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen sowie die Montage und Einstellanleitungen der Motor, Schalter und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windklasse 3 nicht zu berücksichtigen. Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit Windklasse 3 werben werden.
-
Seite 10: Installation Und Montage
2 Installation und Montage Installation und Montage Lieferumfang Life Zip Doppelanlage Lieferumfang: » 2 x Wintergartenmarkise Typ: Life Zip » 1 x Montage und Bedienungsanleitung » 1 x Übergabeprotokoll » 1 x Motoranschluss und Einstellanleitung » 1 x Ersatzschraubenpäckchen Das Befestigungsmaterial zum Montageuntergrund ist nicht im Lieferumfang enthalten. -
Seite 11: Montage
Wintergartenmarkise Life Zip – Doppelanlage Montage 2.3.1 Montagekonsolen Vor Beginn der Montage ist zu prü fen, ob die gelieferten Montagekon solen (Abb. 1) in Art und Anzahl mit der Bestellung übereinstimmen. Ihrer Bestellung entsprechend, sind der Markise Montagekonsolen „Nor mal, für Kupplung oder Reihenmon... -
Seite 12: Montage Der Führungsschienen
2 Installation und Montage Sollte der Verstellbereich nicht ausreichen, so ist die Markise zu breit oder zu schmal und muss beim Markisenhersteller im Werk umgebaut werden. 2.3.2 Montage der Führungsschienen Schieben Sie die Zylinder (1–Abb. 4) in die Nut der Führungsschienen. Schieben Sie die Innenführungsleisten (3–Abb. -
Seite 13: Montage Der Markisenkästen Und Führungsschienen
Wintergartenmarkise Life Zip – Doppelanlage » Lösen Sie die Schrauben an den Transportsicherungen. Lassen Sie die Fallstange ca. 10 cm vorsichtig Ausfahren und entfernen Sie die Transport sicherungen. Abb. 6: Transportsicherung 2.3.4 Montage der Markisenkästen und Führungsschienen Unterlegen Sie die Markisenkästen mit einer passenden Unterlage, z.B. - Seite 14 2 Installation und Montage Heben Sie die Fallstange etwas an. Fädeln Sie den Reißverschluss (1–Abb. 9) in die Innenführungsleisten (2 –Abb. 9) ein. Schieben Sie die Laufwagen in die dafür vorgesehene Gasse der Führungsschienen. Schieben Sie den Markisen kasten mit den Stegen (3–Abb. 9) der Seitenlager auf die Führungsschienen. Schrauben Sie die Stege von innen an den Schienen fest (4–Abb.
-
Seite 15: Montage Der Zugbänder
Wintergartenmarkise Life Zip – Doppelanlage 2.3.5 Montage der Zugbänder Die Zugbänder » über die Umlenkrolle im Markisenkasten legen » in den unteren Schlitz der Führungsschiene legen » fahren Sie die Markise ganz zu » um die untere Umlenkrolle führen (1–Abb. 13) »... -
Seite 16: Probelauf
2 Installation und Montage Zugbänder sind unter Spannung! Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen (5Abb. 13) aus den Seitenkappen, entlasten Sie die Zugbänder indem Sie diese in Richtung Fallstange ziehen. Stecken Sie einen Schraubenzieher in die Öffnung der Lauf wagen und drücken diesen nach unten. - Seite 17 Wintergartenmarkise Life Zip – Doppelanlage Abb. 15: Schienenbefestigung Achten Sie beim Ausrichten darauf, dass Sie zwischen Führungsschiene (3-Abb. 16) und Fallstange (4-Abb. 16) rechts und links über die gesamte Ausfalllänge je einen Spalt von 8 mm benötigen. Abb. 16: Vorderansicht Führungsschienen...
-
Seite 18: Elektroanschluss
Die Endlagen des Motors sind im Werk schon voreingestellt. Wollen Sie die Endlagen verstellen, so gehen Sie wie es in der mitgelieferten Einstellanleitung des Motors beschrieben ist, vor. (Hierzu benötigen Sie das Reflexa oder Somfy Montagekabel) Bei Markisen mit FunkMotor werden die Endlagen mit dem Handsender pro grammiert! Kabelverlegung Um zu verhindern das Wasser in den Antrieb läuft, sollte das Anschlusskabel in... - Seite 19 Wintergartenmarkise Life Zip – Doppelanlage Anweisungen für den Elektriker, Ansteuerrichtlinien für WT-Motore Die Laufrichtungen AUF und AB dürfen nicht gleichzeitig angesteuert werden. Nur mit verriegelten Schaltern / Steuergeräten bzw. Aktoren ansteuern. (Ausnahme: Eine gleichzeitige AUF und AB Ansteuerung ist im Installations/ Programmiermodus des Antriebes zulässig)
- Seite 20 2 Installation und Montage Jeder Antrieb muss eine eigene Zuleitung haben Wenn eine Laufrichtung des WT Antriebes angesteuert wird, darf die Spannung der anderen Laufrichtung maximal 55 V rms betragen. Die Spannungsmessung muss mit einem Messgerät mit einer Eingangsimpe danz von über 1 MΩ erfolgen. Alle Verbraucher in dieser Installation müssen bei der Messung eingeschaltet sein.
- Seite 21 Wintergartenmarkise Life Zip – Doppelanlage Dabei dient der Neutralleiteranschluss am Aktor als notwendiger Messpunkt. In diesem Fall muss zwingend jede NKlemme (Messpunkt am Aktor) und jeder Antriebsneutralleiter auf Neutralleiterpotential (NSchiene) gelegt werden. Übergeordnet gelten die Vorschriften des AktorHerstellers! Antriebe der Baureihe WT können nicht mit Netzfreischaltung betrieben werden.
-
Seite 22: Funktionskontrolle
2 Installation und Montage Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be finden. -
Seite 23: Nach Der Montage
Wintergartenmarkise Life Zip – Doppelanlage Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. -
Seite 24: Bedienung Der Markise
2 Installation und Montage Bedienung der Markise Allgemeines zu Motorantrieben Die verwendeten Motoren sind mit einem Thermoschutzschalter ausgestattet. Nach einer Einschaltdauer von ca. 4 Minuten schaltet der Motor zum Schutz vor Überhitzung ab. Nach einer Abkühlphase (je nach Tuchumwicklung und Außen temperatur) von ca. -
Seite 25: Übergabe
Wintergartenmarkise Life Zip – Doppelanlage 1. Nutzung bei Schnee und Eis Die Markise darf bei Schneefall oder Frostgefahr nicht ausgefahren werden. Es besteht die Gefahr, dass die Mar kise beschädigt wird. Eine Automatiksteuerung muss unbedingt bei Frostgefahr ausgeschaltet wer den. -
Seite 26: Wartung Und Pflege
Anlage regelmäßig geprüft und gewartet wird. Die Wartungs vorschriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Markise durch einen ReflexaService partner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 27: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. Seperate Reperaturanleitungen sind bei der Firma REFLEXA als download im Händlerbe... -
Seite 28: Problembehebung
4 Wartung und Pflege Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig behoben werden. Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motor funktioniert nicht Motor ist defekt. Motorwechsel (nur durch Fachbetrieb) Motor bauseitig falsch neues Verklemmen gem. - Seite 29 Wintergartenmarkise Life Zip – Doppelanlage Problem Mögliche Ursachen Behebung Die Zugspannung auf Prüfen Sie die Zugspan einer Seite bzw. Schiene nung (siehe 2.3.5 Monta ist zu niedrig. ge der Zugbänder). Geben Sie eine Um wicklung des Zugbandes mehr auf die Gurt...
- Seite 30 4 Wartung und Pflege Problem Mögliche Ursachen Behebung Die Bespannung hängt Die Zugspannung ist auf Prüfen Sie die Zugspan im ausgefahrenen einer oder auf beiden nung (siehe 2.3.5 Monta Zustand durch. Seiten zu niedrig. ge der Zugbänder). Geben Sie eine Um wicklung der Zugbänder mehr auf die Gurt...
- Seite 31 Wintergartenmarkise Life Zip – Doppelanlage Notizen...
-
Seite 32: Anhang
Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa WintergartenMarkisen Product Reflexa winter garden awnings Life, LifePlus, LifeFlex, LifeSmall, Life Zip, LifeSmall Zip Type Life, LifePlus, LifeFlex, LifeSmall, Life Zip, LifeSmall Zip Verwendungszweck Sonnen und Sichtschutz... -
Seite 33: Leistungserklärung
Declaration of Performance LENr.: 12300710 Produkt (Typ) Wintergartenmarkise (Life Zip), Unterdachmarkise (LifeSmall Zip) Product (Type) conservatory shading system (Life Zip), under the roof shading system (LifeSmall Zip) Verwendungszweck Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:200901 Intended purpose... -
Seite 34: Übergabeprotokoll Reflexa-Produkte
5 Anhang Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXAWERKE Silbermannstraße 29 08224 9990 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999222... - Seite 35 Wintergartenmarkise Life Zip – Doppelanlage 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte: RaffstoreTyp: Raffstore-Typ: RollladenTyp: Rollladen-Typ: SchrägverschattungTyp: Schrägverschattung-Typ: MarkiseTyp: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage und Bedienungsanleitung.
-
Seite 36: Zuhause Wohnfühlen
Zuhause Wohnfühlen Ihr ReflexaFachhändler:...
