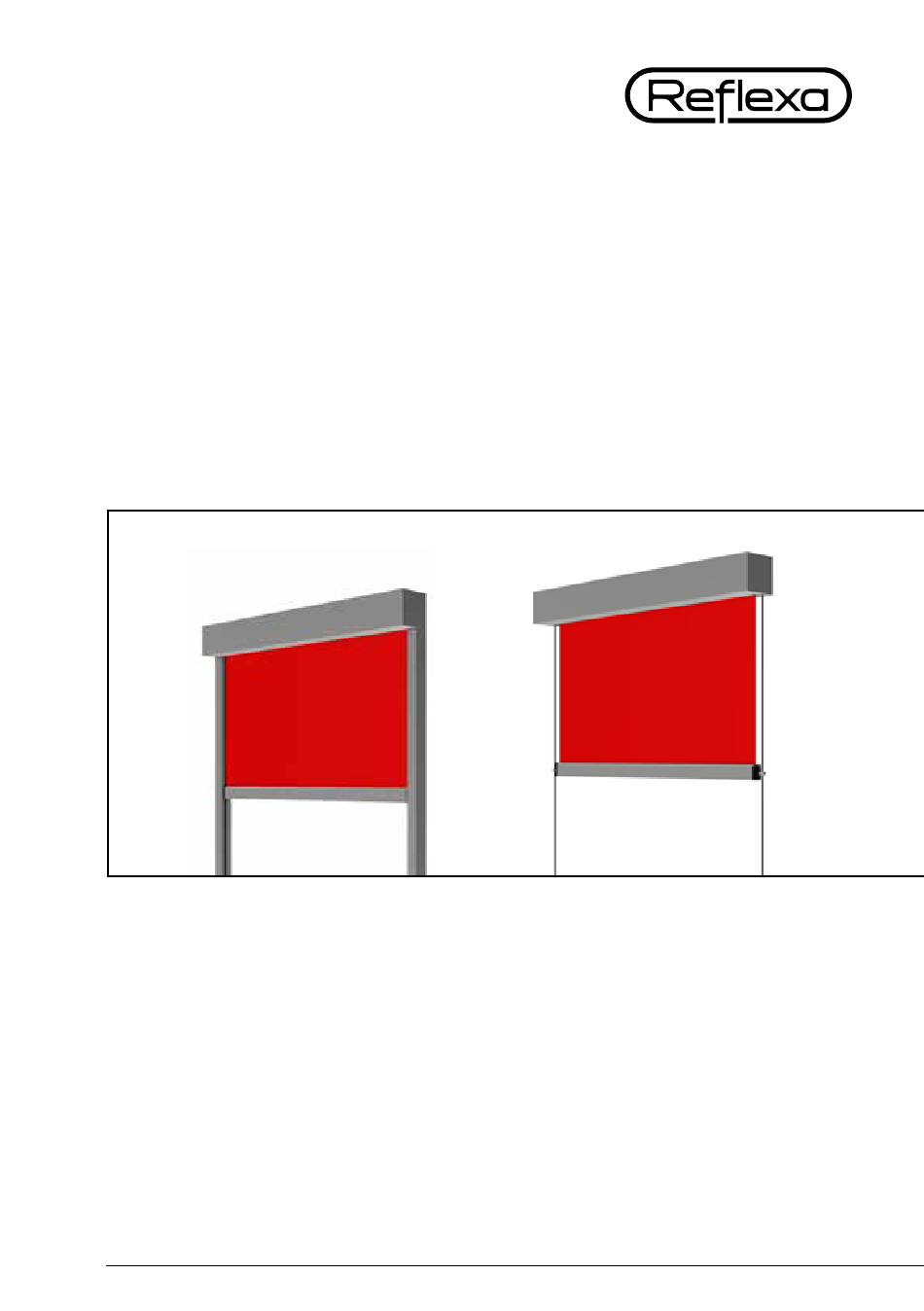

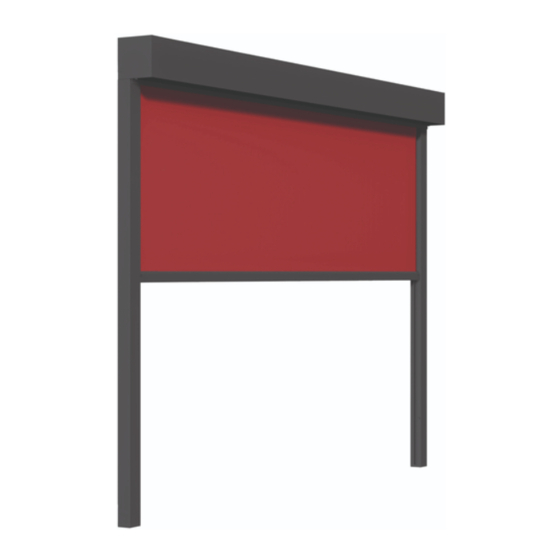

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Senkrechtmarkise FenMa Zip, FenMa F, FenMa S Zum späteren Gebrauch aufbewahren!
- Seite 2 Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung.
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
- Seite 4 Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung!
- Seite 5 Senkrechtmarkise FenMa Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »...
- Seite 6 Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig.
- Seite 7 Senkrechtmarkise FenMa Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
- Seite 8 1 Allgemeine Hinweise Windgrenzwerte Windgrenzwerte FenMa Zip Windgrenzwerte (m/s) (Beaufortgrad in Klammern) Höhe Breite in mm bis in mm 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 1000 24,5 – 28,4 24,5 – 28,4 24,5 – 28,4 20,8 –...
- Seite 9 Senkrechtmarkise FenMa Windwiderstandsklassen FenMa Zip Höhe Breite in mm bis in mm 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 1000 1500 2000 2500 3000 3200 3500 – – – 4500 – – – 4500 –...
- Seite 10 Abb. 1: FenMa Zip / FenMa F Abb. 2: FenMa S Lieferumfang: » 1 x Senkrechtmarkise Typ FenMa Zip / FenMa F / FenMa S » 2 x Führungsschienen (FenMa Zip / FenMa F) » 2 x Spannwinkel (FanMa S) »...
- Seite 11 Befestigungs untergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beein- trächtigen, so darf die Montage nicht durchgeführt werden. Montagesituation Kasten (Beispiele Seitenansicht) FenMa Zip 90 E FenMa Zip 110 E FenMa Zip 130 E FenMa F 90 E...
- Seite 12 2 Installation und Montage FenMa F 90 R FenMa Zip 110 R FenMa Zip 130R FenMa F 110 R FenMa F 130R Abb. 8: Abb. 7: Abb. 6: FenMa S 110 E FenMa S 130 E Abb. 9: Abb. 10:...
- Seite 13 Senkrechtmarkise FenMa FenMa E Putzausführung FenMa E mit Putzwinkel und Putzträgerplatte (Dar- stellung 110er Kasten) Bei allen eckigen Kasten- größen (90, 110, 130) möglich. Die Revision erfolgt beim eckigen Kasten immer von unten. Einputzbarer Bereich an Führungsschiene und Kastenunterteil Putzkante Putzstreifen 14 mm Montage Kasten...
- Seite 14 Abb. 15: Haltewinkel, Abb. 14: Haltewinkel Schnitt Abb. 13: Position der Haltewinkel FenMa Zip / F Anzahl Halterung FenMa Zip / F 110 / 130 Kastenbefestigung FenMa Zip / F 110 / 130 Anlagenbreite Maß A Anlagenbreite Anzahl Halter bis 2000 mm 150 –...
- Seite 15 Senkrechtmarkise FenMa Abdeckprofil für Aufnahme Haltewinkel FenMa 110 / 130 Abb. 17: Seitenansicht Abb. 18: Abdeckprofil Abb. 16: Kastenabdeckung hinten für Haltewinkel Das Abdeckprofil kann zum Verschließen der rückseitigen Befestigungskontur eingeklippst werden. Führungsschienen Einfachführungsschiene Doppelführungsschiene Abb. 19: Wand-/Nischenmontage Abb. 20: Wandmontage, wahlweise mittig (mit Abdeckkappe) oder unsichtbar (2 Schrauben) Aufbau Einfachführungsschiene Abb.
- Seite 16 2 Installation und Montage Aufbau Doppelführungsschiene Doppelführungsschiene Für Variante FenMa F entfällt das Zipprofil (1) und die Dämpfungsprofile (2) Abb. 22: Aufbau Doppelführungsschiene Abstandshaltermontage Abb. 23: Einfachführungsschiene offen Abb. 24: Doppelführungsschiene offen Maß X Abstandshalter Typ Maß X A1, B1 30 –...
- Seite 17 Senkrechtmarkise FenMa Abb. 25: Abstandshalter Typ A Abb. 26: Abstandshalter Typ F Abb. 27: Abstandshalter Typ B Führungen montieren 1. Schienenführung Führungsschienen auf Abstandshalter schrauben. Führungsschiene vor Abstür- zen sichern, bis alle Abstandshalter fest verschraubt sind. Sonderschraube von Führungsschiene auf Son- Führungsschiene auf Höhe Abstandshalter vertikal derschraube aufsetzen.
- Seite 18 3 Nach der Montage 2. Seilführung Spannseile sind oben Feststellschrauben mit Ab- Spannmutter anziehen und im Kasten vormontiert. stand zur Spannwinkelober- Seilüberstand abzwicken. Spannseilverschraubung kante und handgespannten wie folgt montieren. Seil ansetzen und Klemm- schraube anziehen. Federspanntopf unten Optional möglich bei FenMa S 90E / R Federspanntopf unten...
- Seite 19 Senkrechtmarkise FenMa Befestigung der Führungsschienen/Haltewinkel an der Wand/Nische Vorbereitungen Bevor mit der Montage begonnen wird, sind die folgenden Informationen zu notieren. Diese Informationen sind unverzichtbar, um die korrekten Stellen zu ermitteln, an denen die Haltewinkel zu befestigen sind: » Maße der Markise (Breite und Höhe der Anlage) »...
- Seite 20 3 Nach der Montage Montage Kabel- oder Kurbelaustritt Der Kabel- oder Kurbel-Austritt muss ausgemessen und auf den Fensterrahmen übertragen werden (Abb. 29 – 33). Abb. 29: Abb. 30: Abb. 31: Abb. 32: Bohrung für Kabel- oder Kurbel-Austritt bohren. Der Durchmesser (Ø) je nach Ausführung: Abb.
- Seite 21 Senkrechtmarkise FenMa Innenbedienung mit Gelenklager Abb. 34: Innenbedienung Abb. 35: FenMa R Abb. 36: FenMa E mit Gelenklarger Rückansicht Kurbel für Gelenklagerbedienung Kasten 90E 110E 130E 90R 110R 130R Trichter Maß A (mm) 27 Maß B (mm) 64 Abb. 37: Knickkurbel Montage Gelenklager Innenbedienung Sechskantstab des Gelenklagers auf entstehenes Maß...
- Seite 22 4 Wartung und Pflege Kurbelabgang, FenMa F / S Außenbedienung mit Kurbelöse Abb. 40: FenMa F 90R / 110R / 130R Abb. 41: Kurbelüberstand seitlich Abb. 42: Starre Kurbel FenMa 110R / 130R für Kurbelöse Kasten 110R 130R Maß A (mm) Maß...
- Seite 23 Senkrechtmarkise FenMa Montage Kassette und Führungsschienen Wandmontage Das Führungsschienenprofil auf die Befestigungslasche des Seitenteils links und rechts von der Kassette aufschieben(Abb. 47). Abb. 47: Führungsschiene aufschieben Abb. 48: Führungsschiene verschrauben Führungschiene seitlich von innen mit 2 x Schraube M4x8 an der Lasche befestigen (Abb. 50). Den Kasten samt aufgesteckten Führungsschienen an der vorgesehene Wand bzw.
- Seite 24 Einbau links, den Ring nach oben, beim Einbau rechts, den Ring nach unten drehen (Abb. 53) Den Schraubendreher dazu außen am Ring, in den Vertiefungen ansetzen und dann nach oben oder unten drücken, bis sich die Arretierung löst. Bei der FenMa Zip verdeckt das Markisentuch zum Teil die Wellensicherung.
- Seite 25 Senkrechtmarkise FenMa Abb. 55: Wellensicherung Abb. 54: Wellensicherung Abb. 53: Wellensicherung Abb. 56: Wellensicherung gelöst arretiert Ansicht lösen gelöst und zusammen ohne Tuch geschoben, Ansicht ohne Tuch Wenn das Umlenkprofil entfernt und die Wellensicherung gelöst ist (Abb. 56), kann die schwarze Walzenkapsel nach innen geschoben (Abb. 57) und die Welle nach unten aus dem Kasten geschwenkt werden.
- Seite 26 5 Anhang Zum Einbau der Tuchwelle muss in umgekehrter Reihenfolge vorgegangen werden. Beim Rückbau der Welle, muss der Pfeil seitlich an der Kabelaufwicke- lung nach oben, Richtung Kastenoberseite, zeigen (Abb. 59). Anschließend wird die Welle Richtung Seitenblech geschoben. (Abb. 60) Die beiden Laschen seitlich an der Kabelaufwickelung, müssen in die beiden Schlitze der Seitenbleche geschoben werden.
- Seite 27 Senkrechtmarkise FenMa Blendenprofil auf Basisprofil stecken. Blendeprofil mit Befestigungsschrauben M4x20 an den vorgbohrten Stellen befestigen. Die Schrauben M4x20 mit max. 0,6Nm bündig in das Blendenprofil einschrauben (Abb. 62). Achtung! Zur Sicherstellung, dass das Gewinde nicht beschädigt wird, ist eine händische Montage zu empfehlen. Sobald der Schraubenkopf bündig in dem Blendenprofil ist, nicht weiter anziehen.
- Seite 28 5 Anhang Nach der Montage Einweisung Funktionsweise Der Fachhändler und / oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur und vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen.
- Seite 29 Senkrechtmarkise FenMa Bedienung Es muss sichergestellt werden, dass Kinder oder Personen, die die Gefahren durch Fehlanwendung und Fehlgebrauch nicht richtig einschätzen können, die Markise nicht bedienen. Funkfernbedienungen sind außerhalb der Reich- weite von Kindern aufzubewahren. Bitte beachten Sie hierbei auch die separat beiliegenden Einstell- und Bedienungs anleitungen des Motor-, Schalter- und Steuerungsherstellers.
- Seite 30 Anlage regelmäßig geprüft und gewartet wird. Die Wartungsvor- schriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Markise durch einen Reflexa- Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und...
- Seite 31 Senkrechtmarkise FenMa Mit nur geringem Aufwand können Fehlfunktionen an der Markise im Vorfeld durch den Endverbraucher selbst vermieden werden. Eine Wartung bietet sich im Frühjahr oder nach längerem Stillstand der Anlage an. » Einsprühen der beweglichen Teile mit einem handelsüblichern Spray auf Silikon- oder Teflonbasis.
- Seite 32 5 Anhang Starke Reibung mit Hilfe von harten Bürsten oder Schwämmen kann zu einer Aufrauung oder Beschädigung des Markisentuchs führen. Lassen Sie nach der Reinigung das Markisentuch trocknen, bevor Sie die Marki- se einfahren. Pflege Markisentuch mit Sichtfenster Extrem starke Verunreinigungen können mit einem Wasserstrahl (nicht Hoch- druck) abgespült werden.
- Seite 33 Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb.
- Seite 34 Household and similar electrical appliances - Safety EN IEC 63000:2018 Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances Hersteller REFLEXA-WERKE Albrecht GmbH Silbermannstr. 29 Manufacturer 89364 Rettenbach DEUTSCHLAND Unterzeichnet für den Hersteller und im Namen des Herstellers von:...
- Seite 35 Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2004 + A1:2008 Intended purpose awning for outdoor use intended use according DIN EN 13561:2004 + A1:2008 Hersteller REFLEXA-WERKE Albrecht GmbH Silbermannstraße 29 Manufacturer 89364 Rettenbach Deutschland Tel.: +49 (0) 8224 999-0 System zur Bewertung und Überprüfung...
- Seite 36 5 Anhang Leistungserklärung Declaration of Performance LENr.: 12300570 Windwiderstand nach EN 13561:2004 + A1:2008 Leistungs- und Sicherheitsanforderungen FenMa Zip Widerstandsklassen Textil nach EN 13561:2004 + A1:2008 Elementbeite 1 m 1,5 m 2,5 m 3,5 m 4,5 m 5,5 m 1,5 m...
- Seite 37 Senkrechtmarkise FenMa Notizen...
- Seite 38 5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999-222 info@reflexa.de...
- Seite 39 Senkrechtmarkise FenMa 4. Montierte Reflexa Produkte Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunden wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
