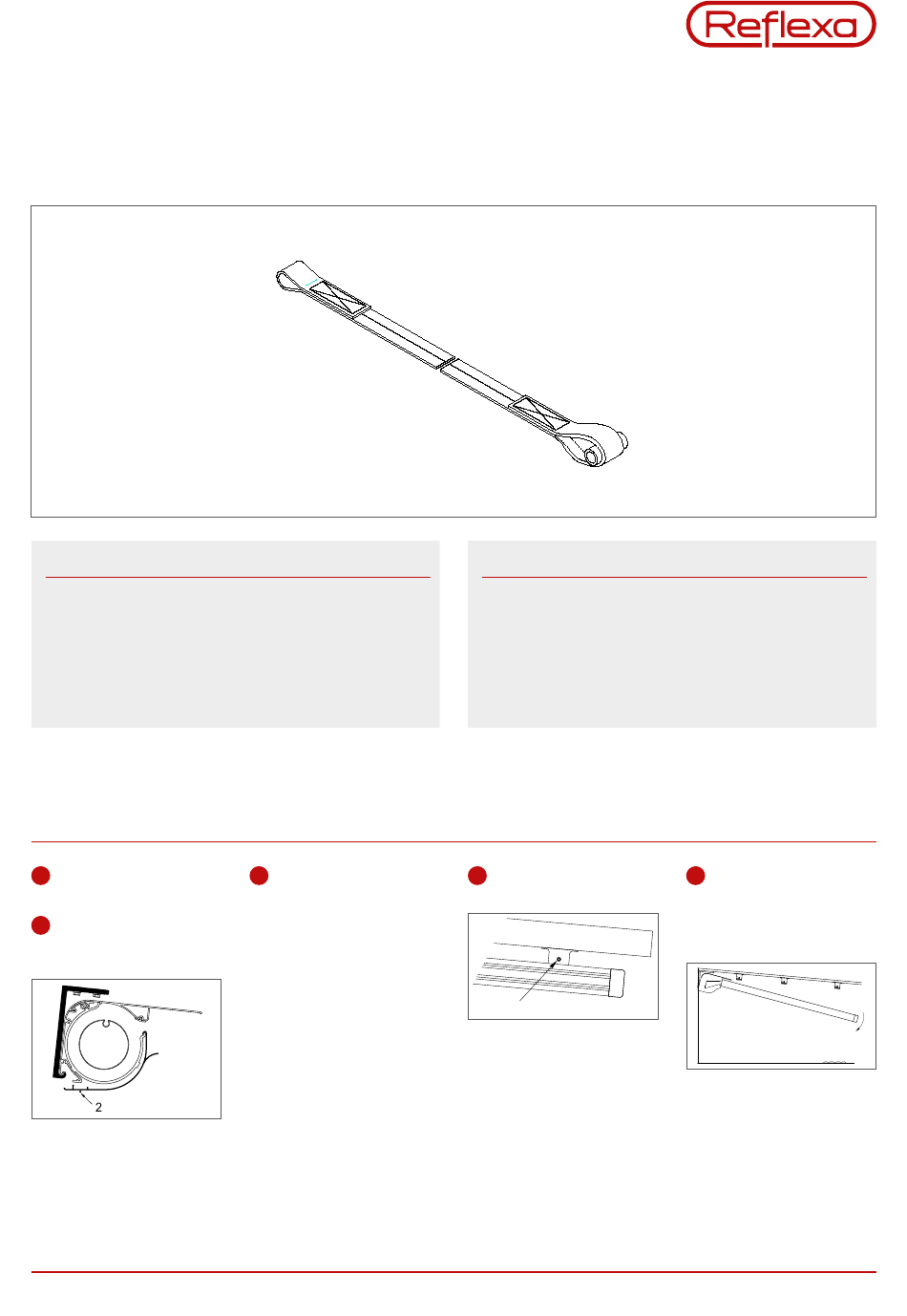

Reflexa LifeSmall Zip Reparaturanleitung

Unterdachmarkise LifeSmall Zip
Reparaturanleitung Zugbandwechsel
Inhalt
1 Erste Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Demontage Zugbänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3 Montage Zugbänder Wickelscheibe . . . . . . . . . . . . . . . . . . . . . . . . 2
4 Montage Zugbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5 Montage Markise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
6 Überprüfung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1 Erste Arbeitsschritte
A
Fallstange einige Zentimeter
ausfahren.
B
Schrauben (2) am Boden­
profil lösen, das Bodenprofil zur
Seite legen:
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
REFLEXA-WERKE Albrecht GmbH
C
Seitenkappen seitlich ab­
ziehen, sie sind lediglich aufge­
steckt.
| Silbermannstraße 29 | 89364 Rettenbach
Benötigtes Werkzeug
» Schlüsselsatz Torx
» Schlüsselsatz Innensechs­
kant
» Schraubendreher Schlitz
D
Die Klemmschrauben (1) der
Schienenhalter lösen:
1
| Tel: 08224 999-0 | Fax: 08224 999-222
E
Unter die Enden der
Führungsschienen Pappe legen.
Führungsschienen aus den
Haltern nehmen, Markise
vorsichtig herunter lassen:
