Notice de montage et d'utilisation
FR
11. Schéma de conception

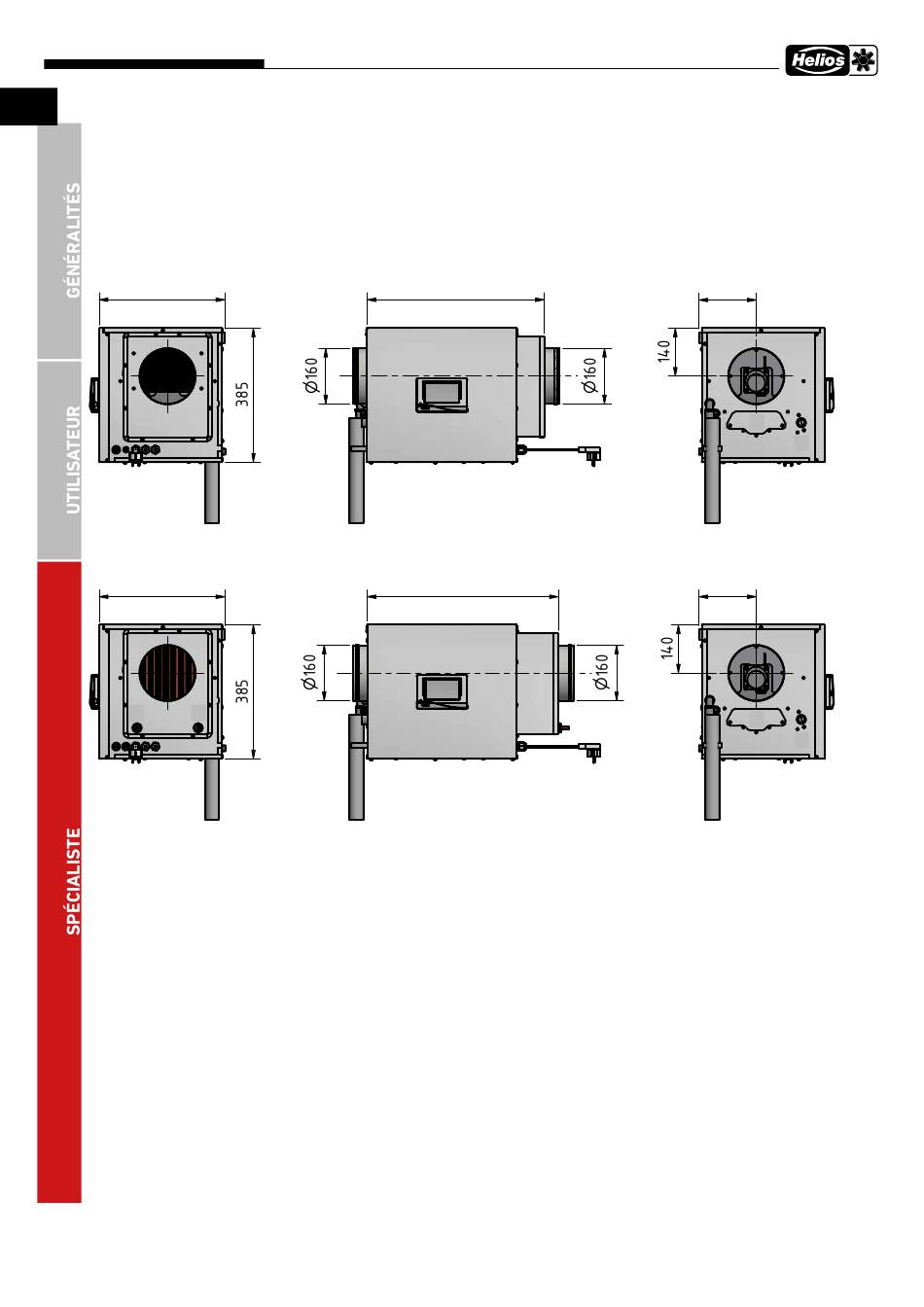

11.1 Schéma structurel KWL HBX 250 (MONTAGE MURAL)
Groupe d'humidificateur d'air KWL HBX 250 avec registre de chauffage à eau chaude
(dimensions : l x h x p = 510 x 385 x 360 mm)
360
Groupe d'humidificateur d'air KWL HBX 250 avec registre de chauffage à eau chaude
(dimensions : l x h x p = 550 x 385 x 360 mm)
360
7
6
7
6
1 Entrée d'air (air fourni de l'appareil de ventilation) Ø 160 mm
2 Sortie (air fourni vers l'espace habitable) Ø 160 mm
3 Évacuation (évacuation d'eau) Ø 40/50 mm
4 Alimentation d'eau (branchement d'eau potable) 3/4"
5 Tube UVC (cache pour le remplacement du tube UVC)
6 Circuit de retour du chauffage Ø 10 mm
7 Circuit d'alimentation du chauffage Ø 10 mm
8 Branchement secteur 230 V/50 Hz
KWL
Hygrobox KWL HBX EH/WW
®
510
2
2
550
2
2
26
165
1
1
3
3
8
8
165
1
1
3
3
8
8
5
5
4
4
5
5
4
4
