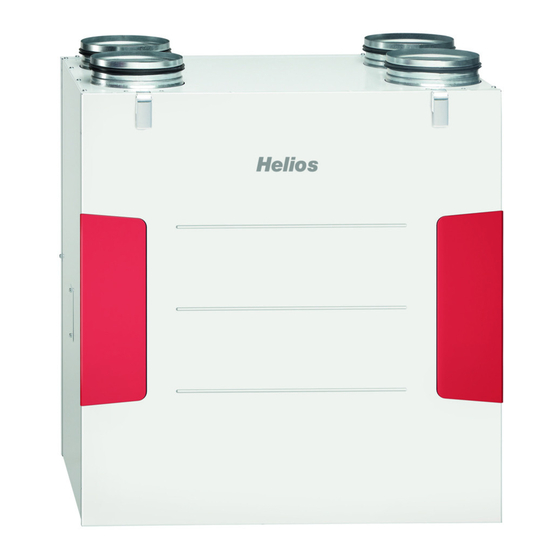

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 204 Passivhaus-Kompaktgerät mit easyControls KWL EC 270 W R/L KWL EC 370 W R/L - Wärmerückgewinnung und EC-Technik für zentrale Be- und Entlüftung.
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Allgemeine Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Herzlichen Glückwunsch zum Erwerb eines Premiumproduktes von Helios Ventilatoren. Als Helios Kunde profitieren Sie von der langjährigen Erfahrung des Unternehmens in der Bran- che und erhalten einen Artikel in Premiumqualität. Alle KWL EC 270/370 W R/L Geräte werden bereits bei der Produktion auf ihre Funktionsfähigkeit geprüft. -
Seite 4: Einsatzbereich - Anwendung
Luftverteilung (Außenluft/Zuluft und Abluft/Fortluft) zu achten. Des Weiteren muss diese entsprechend dimensioniert sein. Helios bietet regelmäßig Praxisworkshops zu diesem Thema an, in welchen praxisnah zur Planung und Installation alle wichtigen Details vermittelt werden. Die Termine sind auf unserer Website www.heliosventilatoren.de unter Schulung. -
Seite 5: 1.12 Technische Daten
Ausführung in IP20 Förderleistungen Vm /h (3 Stufen) 285 / 170 / 110 Temperatur Aufstellbereich +5 °C bis +40 °C KWL EC 370 W R/L Spannung/Frequenz 1~ 230 V~/50 Hz Anschluss nach Schaltplan SS-1044 Nennstrom – Lüftungsbetrieb 2,2 A Temperatur Arbeitsbereich -20 °C bis 40 °C... -
Seite 6: 1.14 Wichtige Gerätekomponenten
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L 1.14 Wichtige Gerätekomponenten Abb.3 Abb.: rechte Geräteausführung... -
Seite 7: Kapitel 2. Montage
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Aufstellung KAPITEL 2 Das KWL-Kompaktgerät ist für die „ hängende“ Anordnung zur Installation an der Wand oder zum Einbau in einen Schrank konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund der MONTAGE Betriebsgeräusche, wird empfohlen das KWL-Gerät in einem untergeordneten Raum (Waschraum, Flur, Technikraum, Abstellraum) aufzustellen. -
Seite 8: Kondensatablauf
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Kondensatablauf Während der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder beim Baden, beim Kochen sowie beim Wäschetrocknen kann sich reichlich Kondenswasser bilden. Das Kondenswasser muss frei aus dem Gerät ablaufen können. -
Seite 9: Anschlussstutzen
Rohre zu verwenden. Für Hauptleitungen (Außen-, Fortluft, Zuluftverteiler, Abluftsammler) ist folgender Rohrdurchmesser – KWL EC 270 W R/L DN 160 mm (z.B. Isoliertes Rohrsystem Iso-Pipe IP-160, Zubehör) – KWL EC 370 W R/L DN 160 mm (z.B. Isoliertes Rohrsystem Iso-Pipe IP-160, Zubehör) vorzusehen, für Stichleitungen kann der ø entsprechend reduziert werden. -
Seite 10: Kapitel 3. Funktionsbeschreibung
HINWEIS Nützlicher Hinweis zur Einregulierung! In den Helios Praxisworkshops wird die Einregulierung mittels Druckmessung erklärt. Dies ist die einfachste Möglichkeit, ein KWL EC 270/370 W R/L einzuregeln. Hierfür muss an jedem Anschlussstutzen/Lüftungsrohr (ca. 20 cm nach dem Geräteanschluss) jeweils ein Druckmessstutzen montiert werden, die Druckschläuche müssen zugänglich verlegt sein. -
Seite 11: Bypassfunktion „Sommerbetrieb
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Bypassfunktion „Sommerbetrieb“ Die Bypassfunktion ermöglicht eine Reduzierung der Zulufttemperatur und sorgt durch Überbrücken des Wärmetau- schers, mittels zweier gegenläufiger Bypassklappen, für ein angenehmes Raumklima. Bypass geschlossen: Außenluft wird über Wärmetauscher in den Raum geleitet (Wärmerückgewinnung aktiv) Bypass geöffnet: Außenluft wird direkt in den Raum geleitet (Wärmerückgewinnung inaktiv), indirektes Kühlen der Raumluft Abb.18... -
Seite 12: Kapitel 4. Service Und Wartung
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Service und Wartung KAPITEL 4 SERVICE UND WARTUNG Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz zu trennen! Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen. WARNUNG Kreuzgegenstrom-Wärmetauscher Beide oberen Schnapphaken des Frontdeckels öffnen und diesen abnehmen. -
Seite 13: Kondensatablauf Im Gerät
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Kondensatablauf im Gerät Bei Wartungsmaßnahmen sicherstellen, dass der Kugelsiphon in der Bodenwanne des Gerätes nicht verstopft ist (Punkt 2.2). Dies kann durch Eingießen einer kleinen Menge Wasser in den Siphon überprüft werden. Hierbei darf kein Wasser in elektrische Teile gelangen! ACHTUNG Zugang zum interner Klemmenkasten... -
Seite 14: Montage Eps-Innenkorpus Mit Motoreinheit
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Montage EPS-Innenkorpus mit Motoreinheit 1. Bei Montage des EPS-Innenkorpus gegensätzig zu Punkt 6.5 vorgehen. Darauf achten, dass die Anschlusskabel sauber verlegt sind (Abb.30). Anschließend EPS-Innenkorpus gleichmäßig bis zum Anschlag in das Gehäuse einschie- ben (Abb.31). -
Seite 15: Kapitel 5. Abmessungen
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Abmessungen KAPITEL 5 Abb.34 KWL EC 270/370 W R rechte Geräteausführung ABMESSUNGEN Rückseite Front Maße in mm Abb.35 KWL EC 270/370 W L linke Geräteausführung Rückseite Front Maße in mm Gerätetypenschild Technischen Daten des KWL-Gerätes sind dem Typenschild zu entnehmen. -
Seite 16: Standard Anschlussplan Ss-1044
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Standard Anschlussplan SS-1044 KAPITEL 6 Abb.37 ANSCHLUSSPLAN VERDRAHTUNGSPLAN... -
Seite 17: Montage- Und Betriebsvorschrift
Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Verdrahtungsplan KWL EC... W / Basis Sonder G1, externes Netzteil Abb.38 230 V~ Versorgung auf der Platine RJ-45 RJ-12 RJ-10 Analog Digital +24,5 V / I max 1 A +24,5 V / I max 1 A 0 - 10 V Ventilatorstufe BUS A 3,9 - 5,9 V Offset BUS B... - Seite 18 Montage- und Betriebsvorschrift Passivhaus-Kompaktgeräte KWL EC 270/370 W R/L Verdrahtungsplan KWL EC... W / Basis G3, Netzteil inklusive Abb.39 RJ-45 RJ-12 RJ-10 Analog Digital +24,5 V / I max 1 A +24,5 V / I max 1 A 0 - 10 V Ventilatorstufe BUS A 3,9 - 5,9 V Offset BUS B 2) Schutzleiterstrom...
-
