9.2 Masque synoptique (Home)

Le masque synoptique (Home) affiche l'ensemble des informations de service pertinentes.

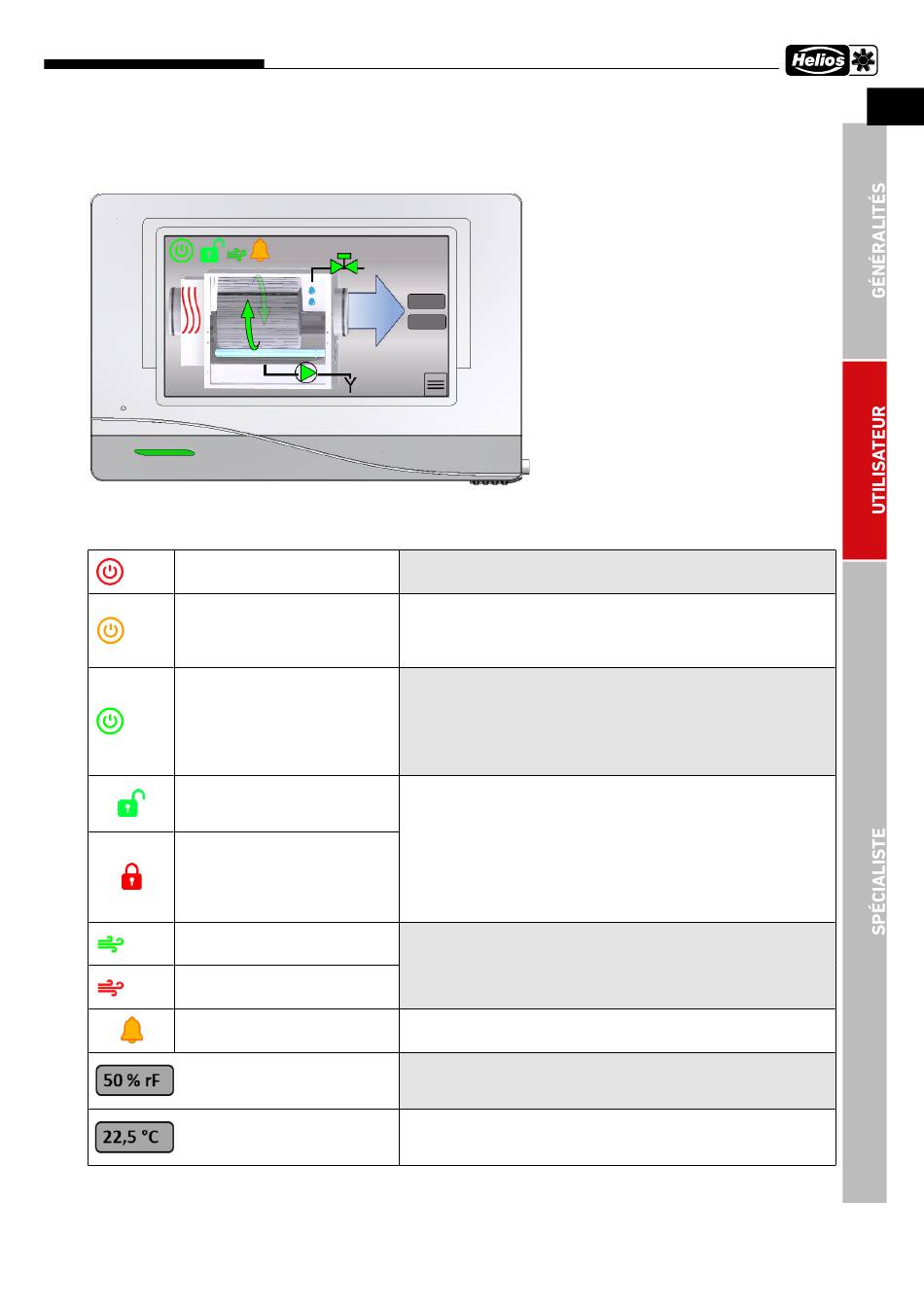

Signification des symboles

Humidificateur d'air – « Arrêt »
(rouge)
Humidificateur d'air – « Veille »
(jaune)
Humidificateur d'air – « Marche »
(vert)
Humidification d'air autorisée
Externe : entrée numérique ou Modbus
Interne : débit volumique
Humidification d'air non autorisée
Externe : entrée numérique non fermée ou
activation Modbus inactive
Interne : absence de détection d'un débit
volumique
Flux d'air actif
(vert)
Absence de flux d'air
(rouge)
Message actif
KWL Hygrobox KWL HBX EH/WW
®
25.06.2021 10:14
50 % RH
50 % RH
22,0 °C
22,5 °C
Le groupe d'humidificateur d'air est verrouillé manuellement et peut être
déverrouillé en effleurant ce bouton.
Le groupe d'humidificateur d'air est en mode opérationnel. Lorsque
l'humidité ambiante relative paramétrée est dépassée négativement de
plus de 5 %, le groupe d'humidificateur d'air s'enclenche, sous réserve que
l'activation ait été accordée.
Le KWL HBX est en mode de service, c'est-à-dire que l'activation est
accordée et un écart de régulation est actif. Le KWL HBX régule l'humidité
d'air et la température d'air aux valeurs paramétrées. Si l'humidité d'air
mesurée se situe sur une plage de +/- 2 % de l'humidité d'air paramétrée
et que la vanne d'eau ne s'ouvre qu'occasionnellement dans un délai de 12
heures, le KWL HBX commute en mode veille.
En fonction de la configuration, l'activation de l'appareil peut être obtenue
soit par la détection d'un flux d'air, soit par un contact d'activation numé-
rique supplémentaire ou une activation via Modbus.
Le capteur de flux intégré à la sortie du KWL HBX détecte automatiquement
la présence d'un débit d'air volumique. Ce dernier est indispensable pour
l'activation de l'appareil.
Ce message s'affiche en présence de défaillances ou d'avertissements.
L'effleurement du symbole affiche le synoptique des messages.
Ce paramètre permet de régler l'humidité d'air souhaitée à la sortie du KWL
HBX entre 40 % et 60 % d'humidité relative.
Le paramètre d'usine est préréglé à 50 % h.r.
Ce paramètre permet de régler la température d'air souhaitée à la sortie du
KWL HBX entre 15 °C et 25 °C.
Par défaut, une valeur de 21 °C est préréglée.
