Helios KWL 250 Montage- Und Betriebsvorschrift

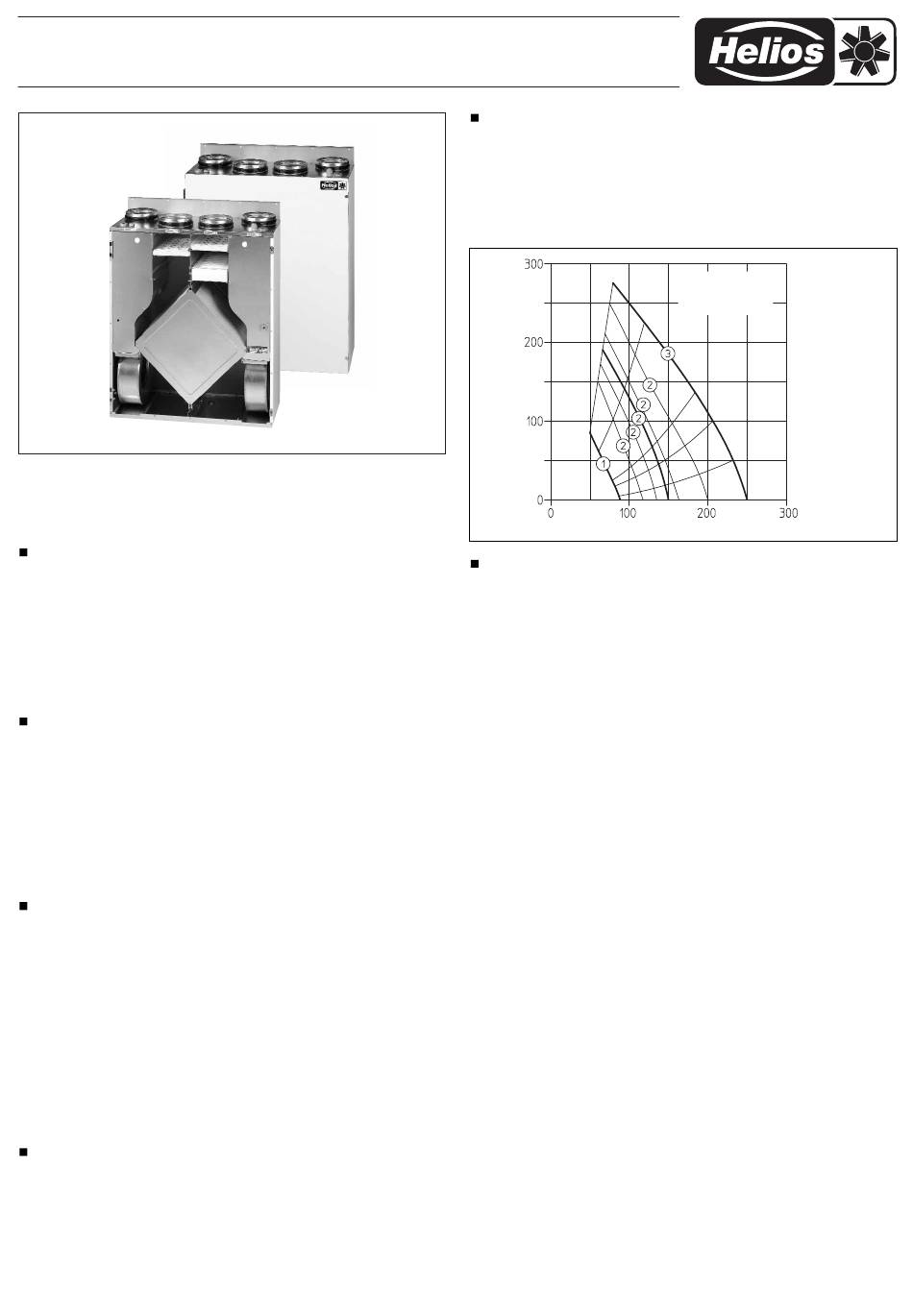

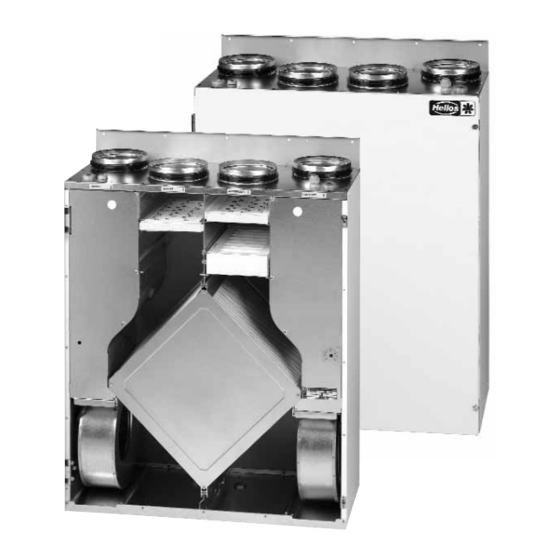

Zentral-Lüftungsgerät mit Wärmerückgewinnung KWL 250
MONTAGE- UND BETRIEBSVORSCHRIFT NR. 94 301
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten!
EMPFANG
Der Karton enthält einen der folgenden Artikel inkl. über Distanz montierbares
Bedienelement mit 12 m Verbindungsleitung und Kondensatsyphon:
KWL 250
KWL 250 WW (mit Warmwasser (PWW)-Nachheizung)
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit
zu überprüfen. Falls Schäden vorliegen, sind diese umgehend dem Transport-
unternehmen zu melden. Bei nicht fristgerechter Reklamation gehen evtl. An-
sprüche verloren.
EINLAGERUNG
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher
Einwirkungen folgende Maßnahmen zu treffen: Schutz durch trockene, luft- und
staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeits-
indikatoren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von
Temperaturschwankungen sein. Bei mehrjähriger Lagerung bzw. Motorstillstand
muss vor Inbetriebnahme eine Inspektion der Lager mit evtl. Erneuerung der
Fettfüllung und eine Isolationsprüfung gemäß VDE 0701 erfolgen.
Schäden, deren Ursprung in unsachgemäßem Transport, unsachgemäßer Einla-
gerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der
Gewährleistung.
EINSATZBEREICH – ANWENDUNG
Das Gerät ist für die Belüftung von Wohnräumen und die Entlüftung von Sanitär-
räumen und Wohnungsküchen in Wohnungen und Raumeinheiten bis 120 m
gesehen. Es ist mit einer Wärmerückgewinnung ausgestattet. Der Anschluss von
Dunstabzugshauben (außer KWL 250 K.. mit integrierter Dunstabzugshaube) und
Laborabsaugungen ist nicht statthaft. Die serienmäßige Ausstattung erlaubt einen
Einsatz im Temperaturbereich von -20 °C bis +40 °C. Bei Betrieb unter erschwer-
ten Bedingungen, wie z.B. hohe Feuchtigkeit, längere Stillstandzeiten, starke
Verschmutzung, übermäßige Beanspruchung durch klimatische sowie außerge-
wöhnliche technische, elektronische Einflüsse, ist Rückfrage und Einsatzfreigabe
erforderlich, da die Serienausführung hierfür u. U. nicht geeignet ist. Ein bestim-
mungsfremder Einsatz ist nicht zulässig! Bei Aufstellung des Geräts in nichtbe-
heizten Bereichen (z.B. Spitzboden) ist ganzseitig eine ausreichende Isolation
außen am Gerät anzubringen. Ansonsten könnte es zu Kondensatanfall an den
Gehäuseseiten kommen.
WIRKUNGSWEISE
Im Kreuzstromwärmetauscher „kreuzen" sich der kalte Außenluftstrom und der
warme Abluftstrom ohne direkt miteinander in Kontakt zu kommen. Durch dieses
Verfahren wird Wärme der Abluft auf die Außenluft übertragen. Außerdem sorgt
ein Heizregister (Zubehör zu KWL 250, EHM 250 – Bestell-Nr. 0853) dafür, dass
bei extrem kalten Witterungsverhältnissen die Zuluft vorgewärmt wird. Die Zuluft
wird durch Leitungen und Zuluftöffnungen in die Wohn- und Schlafräume geleitet.
Die Abluft wird aus Bad, WC und Küche abgesaugt. Sie strömt durch das Kanal-
system zum Lüftungsgerät zurück, gibt Wärme ab und wird durch die Fort-
luftleitung ins Freie geführt.
LEISTUNGSDATEN
Zum Erreichen der vorgesehenen Leistung ist ein ordnungsgemäßer Einbau und kor-
rekt ausgeführte Zu- und Abluftführung sicherzustellen. Abweichende Ausführungen,
ungünstige Einbau- und Betriebsbedingungen können zu einer Reduzierung der
Förderleistung führen. Die Angaben für luftseitiges Geräusch erfolgen als A-bewerte-
ter Schalleistungspegel LWA (entspricht DIN 45 635, T.1). Angaben in A-bewertetem
Schalldruck LPA werden von raum- und installationsspezifischen Gegebenheiten be-
einflusst. Dementsprechend ergeben sich Abweichungen zu den Angaben.
∆ p
fa
[Pa]
MONTAGE – AUFSTELLUNG
Das KWL 250 ist für die „hängende" Anordnung zum Einbau in einen Schrank
oder zur Installation an der Wand konzipiert und somit für eine Installation inner-
Art.-Nr. 0850
halb der Wohnung/Raumeinheit. Bei Aufstellung des Geräts in nichtbeheizten
Art.-Nr. 0851
Bereichen (z.B. Spitzboden) ist ganzseitig eine ausreichende Isolation außen am
Gerät anzubringen. Ansonsten könnte es zu Kondensatanfall an den Gehäuse-
seiten kommen. Für die Wandbefestigung sind Bohrungen in Höhe der luftseitgen
Anschlussstutzen und zwei weitere in Höhe der Ventilatoren auf der Geräterück-
seite angebracht. Zur Auflage des Gerätes liegt eine Schiene für die Wandbefest-
igung bei. Ist eine Wandmontage nicht möglich, kann das Gerät auch mit den
Seitenwänden in die Einbaunische verschraubt werden. Bei seitlicher Verschrau-
bung sind die Ventilatoren, Steuerung, Heizspirale und elektrische Leitungen nicht
zu beschädigen oder in ihrer Funktion zu beeinträchtigen.
Eine Schall- und Schwingungsübertragung sollte bauseits bei der Gerätemontage
mit berücksichtigt werden. Eine sichere und frostfreie Verbindung, ohne Luft und
Wassersäcke, des Kondenswasserablaufes mit dem Abflusssystem des Hauses
ist sicherzustellen (siehe Kondensatableitung). Die „Aufstellung" sollte so erfolgen,
dass möglichst kurze Lüftungsleitungen sowie deren problemloser Anschluss an
das Gerät möglich sind. Enge Bögen führen zu erhöhten Druckverlusten und
Strömungsgeräuschen. Die Lüftungsleitungen dürfen keinesfalls geknickt werden.
Auf feste und dichte Befestigung an den Anschlussstutzen ist zu achten. Für
Wartungs- und Installationsarbeiten muss das Gerät ausreichend zugänglich sein.
ACHTUNG: Beim Entnehmen des Gerätes aus dem Karton ist unbedingt zu
beachten, dass es nicht auf dem Kondensatablaufstutzen auf der Unterseite
abgestellt wird. Deswegen auf Rückseite legen oder mit den Styroporkeilen aus
2
vor-
der Verpackung unterfüttern.
HINWEIS: Vor der Installation ist das Bedienelement aus dem Gerät zu ent-
nehmen. Es ist sicherzustellen, dass das Gerät 100%ig im Lot installiert ist.
(unabdingbar für ordnungsgemäßen Kondensatablauf).
– Feuerstätten
Allgemeine Empfehlungen
Die gleichzeitige Verwendung von kontrollierter Wohnungslüftung (KWL-Geräte)
und raumluftabhängigen Feuerstätten (Kachelofen, Gastherme etc.), bedingt die
Beachtung aller geltenden Vorschriften. In nach dem Stand der Technik dichten
Wohnungen ist ein Betrieb einer raumluftabhängigen Feuerstätte nur mit seperater
Brennluftzuführung sinnvoll; nur dann sind KWL und Feuerstätte entkoppelt von-
einander bedarfsgerecht betreibbar.
Die einschlägig geltenden Vorschriften für den gemeinsamen Betrieb von Feuer-
stätte, Wohnungslüftung, Dunstabzugshaube (Bundesverband des Schornstein-
fegerhandwerks-Zentralinnungsverband (ZIV) ) sind zu beachten!
Allgemeine baurechtliche Anforderungen
Die Zentrallüftungsgeräte mit Wärmerückgewinnung „KWL 250" dürfen nur dann
in Räumen mit anderen raumluftabhängigen Feuerstätten installiert und betrieben
werden, wenn deren Abgasabführung durch besondere Sicherheitseinrichtungen
überwacht wird, die im Auslösefall auch die Lüftungsanlage abschalten (z.B.
1/6
Abb. 2
➀ Min. Leistung
➁ Variable Stufe 2
➂ Max. Leistung
V [m
(Abb. 1)
3
/h]
(Abb. 4)
